PT100 PUR जेटिंग वाल्व HS PF PUR30CC हॉट मेल्ट डिस्पेंसिंग वाल्व SMT FPC PCB असेंबली के लिए

PT100 PUR जेटिंग वाल्व HS PF PUR30CC एसएमटी एफपीसी पीसीबी इलेक्ट्रॉनिक असेंबली हॉट मेल्ट पॉलीयूरेथेन एडहेसिव जेट डिस्पेंसिंग उपकरण के लिए उच्च परिशुद्धता नॉन-कॉन्टैक्ट डिस्पेंसिंग वाल्व

उत्पाद परिचय

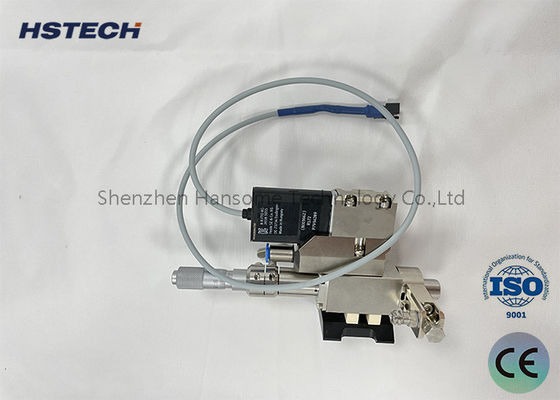

PUR जेटिंग वाल्व HS‑PF‑PUR30CC एक नॉन-कॉन्टैक्ट हाई-स्पीड हॉट-मेल्ट जेट डिस्पेंसिंग वाल्व है जो सटीक औद्योगिक स्वचालन के लिए बनाया गया है। PT100 तापमान संवेदन मॉड्यूल से सुसज्जित, यह PUR जेटिंग वाल्व PUR हॉट-मेल्ट गोंद के लिए स्थिर हीटिंग प्रदान करता है, जिससे डिस्पेंसिंग के दौरान वर्कपीस को संपर्क क्षति समाप्त हो जाती है। 30cc गोंद कारतूस के लिए डिज़ाइन किया गया, यह सब्सट्रेट को छुए बिना अल्ट्रा-फाइन डॉट और लाइन जेटिंग का समर्थन करता है। यह अधिकांश गति प्लेटफार्मों के साथ सहज रूप से एकीकृत हो सकता है, जो एसएमटी, एफपीसी और पीसीबी परिशुद्धता असेंबली प्रक्रियाओं के लिए व्यापक रूप से तैनात है। एक मुख्य डिस्पेंसिंग घटक के रूप में, यह पारंपरिक संपर्क डिस्पेंसिंग सिस्टम में असंगत गोंद आउटपुट, वर्कपीस खरोंच और लगातार गोंद अवरोध जैसी सामान्य समस्याओं को हल करता है।इसमें निम्नलिखित मुख्य विशेषताएं और कार्य हैं:

उच्च-परिशुद्धता जेटिंग: PUR जेटिंग वाल्व गोंद इंजेक्शन की मात्रा, गति और स्थिति को बहुत सटीक तरीके से नियंत्रित करने के लिए उन्नत जेटिंग तकनीक का उपयोग करता है। यह सटीकता इसे उच्च-परिशुद्धता गोंद अनुप्रयोग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाती है, जैसे कि सटीक घटकों को ठीक करना और सील करना।

1. समायोज्यता और प्रोग्रामेबिलिटी: उपकरण में समायोज्य छिड़काव पैरामीटर होते हैं, जैसे गोंद छिड़काव दबाव, गोंद छिड़काव समय और गोंद छिड़काव मोड। यह ऑपरेटरों को विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर फाइन-ट्यून और अनुकूलित करने में सक्षम बनाता है। कुछ PUR जेटिंग वाल्व में प्रोग्रामेबल फ़ंक्शन भी होते हैं, जो विभिन्न प्रक्रिया आवश्यकताओं के अनुकूल होने के लिए कई गोंद छिड़काव मोड और पथ को प्रीसेट कर सकते हैं।
2. कुशल उत्पादन: PUR जेटिंग वाल्व में उत्पादन दक्षता बढ़ाने के लिए तेज गोंद स्प्रे गति और प्रतिक्रिया समय होता है। यह बड़े पैमाने पर उत्पादन वातावरण के लिए उपयुक्त है, गोंद कोटिंग कार्य को जल्दी और सटीक रूप से पूरा कर सकता है, और उत्पादन लाइन की उत्पादन क्षमता और दक्षता में सुधार कर सकता है।
3. मजबूत अनुकूलन क्षमता: PUR जेटिंग वाल्व विभिन्न चिपचिपाहट और तरलता वाले गोंद सामग्री के लिए उपयुक्त है, जिसमें पॉलीयूरेथेन गोंद, एपॉक्सी गोंद, सिलिकॉन गोंद, आदि शामिल हैं। नोजल और वाल्व डिजाइन का लचीलापन इसे विभिन्न गोंद गुणों और अनुप्रयोग आवश्यकताओं के अनुकूल होने की अनुमति देता है।
4. स्व-सफाई फ़ंक्शन: कुछ उन्नत PUR जेटिंग वाल्व में स्व-सफाई फ़ंक्शन होता है, जो सफाई द्रव या गैस फ्लशिंग के माध्यम से नोजल में अवशिष्ट गोंद को हटा सकता है, जिससे क्लॉगिंग और रखरखाव कार्य कम हो जाता है।
5. सिद्धांत और नियंत्रण

30CC PUR जेटिंग वाल्व

PUR इंजेक्शन वाल्व में एक ड्रम हीटिंग मॉड्यूल, एक दबावयुक्त कैप मॉड्यूल, एक नोजल हीटिंग मॉड्यूल, एक प्रवाह पथ मॉड्यूल, एक वाल्व बॉडी मॉड्यूल और एक हीट डिसिपेशन मॉड्यूल शामिल है।

1. बैरल हीटिंग मॉड्यूल बैरल के साथ-साथ नियंत्रणीय तापमान के साथ एक-चरण हीटिंग ले जाता है। जेल का प्रारंभिक हीटिंग पूरा हो गया है।
2. दबावयुक्त कैप मॉड्यूल बैरल को सील करता है और दबाव डालता है और नियंत्रक के माध्यम से आउटपुट दबाव को नियंत्रित करता है।
3. हीट डिसिपेशन मॉड्यूल गर्मी को दूर करता है और वाल्व बॉडी से शोर को कम करता है।
4. पीजोइलेक्ट्रिक इंजेक्शन वाल्व एक मॉड्यूलर डिजाइन को अपनाता है, जेल के संपर्क में आने वाला हिस्सा रनर मॉड्यूल के रूप में डिज़ाइन किया गया है, और जेल के संपर्क में नहीं आने वाला हिस्सा वाल्व बॉडी मॉड्यूल के रूप में डिज़ाइन किया गया है।
5. विभिन्न अनुप्रयोगों में डिस्पेंसिंग आवश्यकताओं को पूरा करने के लिए प्रवाह पथ मॉड्यूल को बदला जा सकता है।
6. श्रृंखला में नोजल व्यास (40µm से 500µm तक)।
7. नोजल को फ्लैट जेट प्रकार, सुई प्रकार और विस्तार प्रकार में वर्गीकृत किया गया है।
8. रनर मॉड्यूल को अल्ट्रासोनिक क्लीनर में नियमित रूप से साफ करने की आवश्यकता होती है। सील को कार्बनिक सॉल्वैंट्स में नहीं डुबोया जाना चाहिए। नोजल को नुकसान से बचाने के लिए नोजल को साफ करने के लिए विशेष उपकरणों की आवश्यकता होती है।
9. जेट वाल्व नियंत्रक

टच स्क्रीन पीजोइलेक्ट्रिक इंजेक्शन वाल्व और डिस्पेंसिंग सिस्टम को नियंत्रित करती है, एमईएस संचार का समर्थन करती है, शक्तिशाली, सुरक्षित और विश्वसनीय है।

1. टच स्क्रीन ग्राफिक नियंत्रण मोड को अपनाती है, डिस्पेंसिंग सिस्टम के घटक और नियंत्रण प्रदर्शन फ़ंक्शन को ग्राफिक रूप से प्रदर्शित किया जाता है, जो संक्षिप्त और सहज है।
2. नोजल हीटिंग डिवाइस: डिस्पेंसिंग से पहले नोजल को उपयुक्त तापमान पर गर्म करने की आवश्यकता होती है। हीटिंग डिवाइस एक-चरण हीटिंग मोड को अपनाता है।
3. नोजल पर हीटिंग जेल के निरंतर तापमान को बनाए रखता है ताकि जेल के सर्वोत्तम प्रदर्शन को पूरा किया जा सके। कोलाइड का सर्वोत्तम प्रदर्शन।
4. विनिर्देश

डिस्पेंसिंग से पहले नोजल को उपयुक्त तापमान पर गर्म करने की आवश्यकता होती है। हीटिंग डिवाइस दो-चरण हीटिंग मोड को अपनाता है।

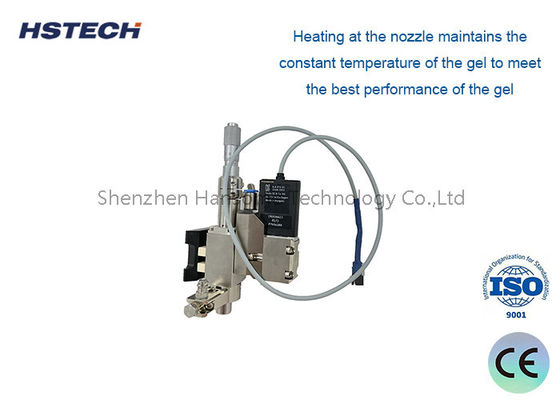

1. नोजल पर हीटिंग जेल के निरंतर तापमान को बनाए रखता है ताकि जेल के सर्वोत्तम प्रदर्शन को पूरा किया जा सके। कोलाइड का सर्वोत्तम प्रदर्शन।
2. विनिर्देश

मॉडल

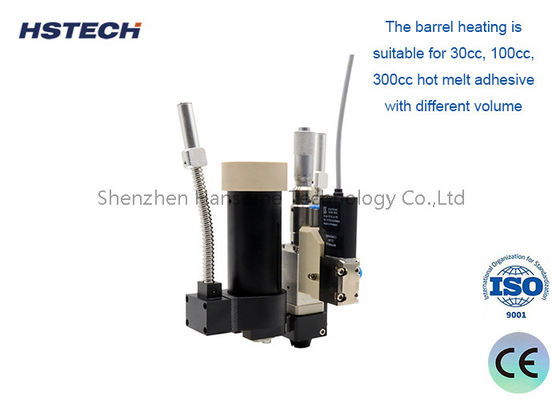

बैरल हीटिंग विभिन्न मात्रा के 30cc, 100cc, 300cc हॉट मेल्ट एडहेसिव के लिए उपयुक्त है।

• मॉड्यूलर डिजाइन, भागों को बदलने में आसान, सरल डिबगिंग, प्रक्रिया अनुप्रयोगों की विस्तृत श्रृंखला।
• स्प्रे मात्रा 0.3nL तक सटीक हो सकती है, स्प्रे एडहेसिव स्पॉट स्थिरता सटीकता 98% तक।
• न्यूनतम 0.17 मिमी लाइन चौड़ाई, हॉट मेल्ट ग्लू स्प्रेइंग प्रक्रिया के न्यूनतम 0.15 मिमी स्पॉट व्यास को महसूस किया जा सकता है।
• बाजार में किसी भी गति मंच से मेल खा सकता है।
• बहुमुखी अनुप्रयोग परिदृश्य

HS-PF-PUR30CC उच्च-परिशुद्धता विनिर्माण वातावरण के लिए तैयार एक बहुमुखी वर्कहॉर्स है:

उपभोक्ता इलेक्ट्रॉनिक्स

• : स्मार्टफोन, टैबलेट, स्मार्टवॉच और TWS ईयरबड्स में सटीक संरचनात्मक बॉन्डिंग, सीलिंग और वॉटरप्रूफिंग।ऑटोमोटिव इलेक्ट्रॉनिक्स
• : कार लाइट, डैशबोर्ड, सेंसर और ईवी बैटरी घटकों के लिए सुरक्षित बॉन्डिंग और सीलिंग।सेमीकंडक्टर और एलईडी पैकेजिंग
• : मिनीएलईडी, ऑप्टिकल लेंस बॉन्डिंग और चिप एनकैप्सुलेशन के लिए माइक्रो-डिस्पेंसिंग जहां अत्यधिक सटीकता की आवश्यकता होती है।चिकित्सा उपकरण
• : डिस्पोजेबल चिकित्सा उपकरणों और संवेदनशील नैदानिक उपकरणों के लिए स्वच्छ, सटीक चिपकने वाला अनुप्रयोग।हमारा PUR जेटिंग वाल्व क्यों चुनें?

हम समझते हैं कि माइक्रो-डिस्पेंसिंग में, विश्वसनीयता और सटीकता गैर-परक्राम्य हैं। HS-PF-PUR30CC टिकाऊ, उच्च-पहनने-प्रतिरोधी सामग्री और एक दोहरी वायु सर्किट डिजाइन के साथ बनाया गया है जो एक तेजी से 90 डिग्री गोंद ब्रेक सुनिश्चित करता है, द्रव भिन्नता को कम करता है और लगातार प्रदर्शन बनाए रखता है। हमारी मॉड्यूलर संरचना न केवल महत्वपूर्ण घटकों के सेवा जीवन का विस्तार करती है, बल्कि रखरखाव लागत को भी काफी कम करती है। व्यापक तकनीकी सहायता द्वारा समर्थित, हमारा वाल्व आपके समग्र उपकरण प्रभावशीलता (OEE) को अधिकतम करने और निर्दोष उत्पादन गुणवत्ता सुनिश्चित करने के लिए डिज़ाइन किया गया है।

अपनी डिस्पेंसिंग प्रक्रिया को बेहतर बनाने के लिए तैयार हैं?

असंगत चिपकने वाला अनुप्रयोग को अपनी उत्पाद गुणवत्ता से समझौता न करने दें या अपनी उत्पादन लाइन को धीमा न करें। आज ही HS-PF-PUR30CC PUR जेटिंग वाल्व की सटीकता और गति में अपग्रेड करें। एक अनुकूलित कोटेशन, तकनीकी डेटाशीट, या अपनी विशिष्ट डिस्पेंसिंग चुनौतियों पर चर्चा करने के लिए अभी हमसे संपर्क करें। हमारी इंजीनियरिंग टीम को अपनी उन्नत विनिर्माण आवश्यकताओं के लिए सही बॉन्ड प्राप्त करने में आपकी सहायता करने दें।
