मॉड्यूलर डिजाइन PUR जेटिंग वाल्व HS-PF-PUR30CC उच्च परिशुद्धता डिस्पेंसिंग

उच्च परिशुद्धता गर्म पिघल चिपकने वाला गैर संपर्क गोंद वितरण के लिए PUR जेटिंग वाल्व HS-PF-PUR30CC

उत्पाद का परिचय

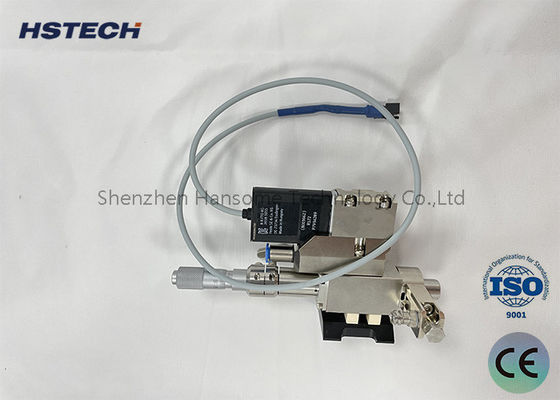

एचएस-पीएफ-पीयूआर30सीसी एक उच्च प्रदर्शन पीयूआर जेटिंग वाल्व है जिसे एसएमटी, पीसीबीए, अर्धचालक पैकेजिंग, एलईडी असेंबली,और उपभोक्ता इलेक्ट्रॉनिक्स निर्माणयह पीयूआर, गर्म पिघलने वाले चिपकने वाले, और अन्य उच्च चिपचिपाहट वाले तरल पदार्थों के गैर-संपर्क जेटिंग का समर्थन करता है, जो सुसंगत बिंदु आकार, स्थिर लाइन चौड़ाई,और स्वचालित उत्पादन लाइनों में विश्वसनीय बंधन प्रदर्शन.

एक 30 सीसी गर्म चिपकने वाला कक्ष और एकीकृत तापमान नियंत्रण डिजाइन के साथ, वाल्व निरंतर संचालन के दौरान स्थिर चिपकने वाला चिपचिपाहट बनाए रखता है।और तापमान परिवर्तनों के कारण आयतन में उतार-चढ़ाव, उच्च गति वितरण, अंडरफिल, किनारे बंधन, बांध-और-भरण, और संरचनात्मक बंधन अनुप्रयोगों के लिए उपयुक्त है।

सिद्धांत और नियंत्रण

1.पीयूआर इंजेक्शन वाल्व में एक ड्रम हीटिंग मॉड्यूल, एक प्रेशराइज्ड कैप मॉड्यूल, एक नोजल हीटिंग मॉड्यूल, एक फ्लो पथ मॉड्यूल, एक वाल्व बॉडी मॉड्यूल और एक हीट डिस्पैशन मॉड्यूल होता है।

2बैरल हीटिंग मॉड्यूल बैरल के साथ-साथ नियंत्रित तापमान के साथ एक-चरण हीटिंग को भी ले जाता है। जेल का प्रारंभिक हीटिंग पूरा हो जाता है।

3दबावयुक्त ढक्कन मॉड्यूल ड्रम को सील और दबाव देता है और नियंत्रक के माध्यम से आउटपुट दबाव को नियंत्रित करता है।

4गर्मी फैलाव मॉड्यूल गर्मी फैलाता है और वाल्व शरीर से शोर को कम करता है।

5पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व एक मॉड्यूलर डिजाइन को अपनाता है, जेल के संपर्क में भाग को रनर मॉड्यूल के रूप में डिज़ाइन किया गया है,और जेल के संपर्क में नहीं भाग वाल्व शरीर मॉड्यूल के रूप में डिजाइन किया गया है.

6प्रवाह पथ मॉड्यूल को विभिन्न अनुप्रयोगों में वितरण आवश्यकताओं को पूरा करने के लिए बदला जा सकता है।

7. नोजल व्यास श्रृंखला में (40μm से 500μm तक) ।

8नोजल को फ्लैट जेट प्रकार, सुई प्रकार और एक्सटेंशन प्रकार में वर्गीकृत किया गया है।

9.रनर मॉड्यूल को अल्ट्रासोनिक क्लीनर में नियमित रूप से साफ करने की आवश्यकता होती है। सील को कार्बनिक सॉल्वैंट्स में डुबोया नहीं जाना चाहिए। नोजल को नुकसान से बचाने के लिए नोजल को साफ करने के लिए विशेष उपकरणों की आवश्यकता होती है.

जेट वाल्व कंट्रोलर

1टचस्क्रीन पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व और वितरण प्रणाली को नियंत्रित करता है, एमईएस संचार का समर्थन करता है, शक्तिशाली, सुरक्षित और विश्वसनीय।

2टच स्क्रीन ग्राफिक नियंत्रण मोड को अपनाती है, वितरण प्रणाली के घटक और नियंत्रण प्रदर्शन फ़ंक्शन को ग्राफिक रूप से प्रदर्शित किया जाता है, जो संक्षिप्त और सहज है।

3नोजल हीटिंग डिवाइसः नोजल को वितरित करने से पहले उपयुक्त तापमान तक गर्म किया जाना आवश्यक है। हीटिंग डिवाइस एक चरण हीटिंग मोड को अपनाता है।

4नोजल पर गरम करने से जेल का तापमान स्थिर रहता है ताकि जेल का सर्वोत्तम प्रदर्शन हो।

नोजल और बैरल हीटिंग

1नोजल को वितरण से पहले उपयुक्त तापमान पर गर्म किया जाना आवश्यक है। हीटिंग डिवाइस दो-चरण हीटिंग मोड को अपनाता है।

2नोजल पर गरम करने से जेल का तापमान स्थिर रहता है ताकि जेल का सर्वोत्तम प्रदर्शन हो।

विनिर्देश

लाभ

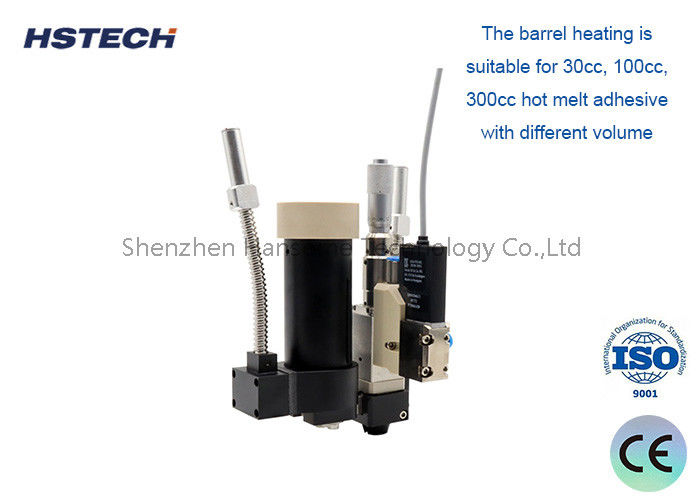

1बैरल हीटिंग विभिन्न मात्रा के 30cc, 100cc, 300cc गर्म पिघलने वाले चिपकने के लिए उपयुक्त है।

2मॉड्यूलर डिजाइन, भागों को बदलने में आसान, सरल डिबगिंग, प्रक्रिया अनुप्रयोगों की विस्तृत श्रृंखला।

3. स्प्रे वॉल्यूम 0.3nL तक सटीक हो सकता है, स्प्रे चिपकने वाला स्पॉट स्थिरता 98% तक की सटीकता है।

4कम से कम 0.17 मिमी लाइन चौड़ाई, कम से कम 0.15 मिमी स्पॉट व्यास के गर्म पिघल गोंद छिड़काव प्रक्रिया का एहसास किया जा सकता है।

5. बाजार पर किसी भी गति मंच से मेल खा सकता है.

अनुप्रयोग परिदृश्य

• एसएमटी और पीसीबीए विधानसभा
  पीसीबी और पीसीबीए बोर्डों पर घटक पूर्व-फिक्सिंग, संरचनात्मक बंधन और स्थानीय चिपकने वाला वितरण के लिए उपयुक्त।
• पीयूआर गर्म पिघलने बंधन
  यह ऐसी बांधने की प्रक्रियाओं के लिए प्रयोग किया जाता है जिसमें गर्म पीयूआर चिपकने की आवश्यकता होती है, जैसे फ्रेम सीलिंग, किनारे बांधने और असेंबली फिक्सिंग।
• उपभोक्ता इलेक्ट्रॉनिक्स विनिर्माण
  स्मार्टफ़ोन, टैबलेट, पहनने योग्य उपकरण, कैमरे और छोटे इलेक्ट्रॉनिक उपकरणों के लिए आदर्श, जिन्हें सटीक चिपकने वाली जगह की आवश्यकता होती है।
• एलईडी और प्रकाश मॉड्यूल की विधानसभा
  एलईडी मॉड्यूल, लाइट बार, हीट सिंक और ऑप्टिकल घटक निर्धारण के लिए चिपकने वाला वितरण का समर्थन करता है।
• अर्धचालक और चिप पैकेजिंग
  अंडरफिल, डैम-एंड-फिल, एज सीलिंग और प्रोटेक्टिव इनकैप्सुलेशन प्रक्रियाओं में लागू किया जा सकता है।
• ऑटोमोबाइल इलेक्ट्रॉनिक्स और औद्योगिक पीसीबीए
  नियंत्रण बोर्ड, सेंसर मॉड्यूल, पावर मॉड्यूल और उच्च विश्वसनीयता वाले असेंबली के लिए बंधन स्थिरता में सुधार करने में मदद करता है।

हमारे एचएस-पीएफ-पीयूआर30सीसी पीयूआर जेटिंग वाल्व क्यों चुनें?

• पीयूआर और गर्म पिघलने अनुप्रयोगों के लिए विशेष
  वाल्व को गर्म उच्च चिपचिपाहट वाले चिपकने वाले पदार्थों को संभालने के लिए डिज़ाइन किया गया है, जिससे यह मांग वाले पीयूआर वितरण प्रक्रियाओं के लिए उपयुक्त है।
• स्थिर जेटिंग गुणवत्ता
  एकीकृत हीटिंग और प्रवाह पथ डिजाइन चिपकने वाला स्थिरता बनाए रखने में मदद करते हैं, स्ट्रिंगिंग, ड्रिपिंग और असंगत बिंदु मात्रा को कम करते हैं।
• संपर्क रहित प्रक्रिया संरक्षण
  जेटिंग डिस्पेंसिंग नोजल के संपर्क को कम करता है, संवेदनशील घटकों और असमान सतहों की रक्षा में मदद करता है।
• स्वचालित लाइनों में आसान एकीकरण
  मानक वितरण प्लेटफार्मों पर स्थापित किया जा सकता है और वितरण नियंत्रकों या स्वचालन प्रणालियों के माध्यम से नियंत्रित किया जा सकता है।
• व्यावहारिक 30CC क्षमता
  30 सीसी कक्ष निरंतर संचालन समय और उपकरण पदचिह्न को संतुलित करता है, जो लगातार रिफिल के बिना कुशल उत्पादन का समर्थन करता है।
• रखरखाव के अनुकूल डिजाइन
  मॉड्यूलर घटक उत्पादन में रुकावटों को कम करने में मदद करते हुए, आसान सफाई, नोजल प्रतिस्थापन और दैनिक रखरखाव की अनुमति देते हैं।
• उपलब्ध तकनीकी सहायता
  हम उपयुक्त नोजल, तापमान सेटिंग्स, नियंत्रक मिलान, और प्रक्रिया मापदंडों को आपके चिपकने वाले प्रकार और आवेदन के अनुसार पुष्टि करने में मदद कर सकते हैं।

उद्धरण के लिए हमसे संपर्क करें

यदि आपको गर्म पिघलने वाले चिपकने वाले वितरण के लिए एक विश्वसनीय पीयूआर जेटिंग वाल्व की आवश्यकता है, तो एचएस-पीएफ-पीयूआर 30 सीसी स्वचालित बंधन और सटीक वितरण अनुप्रयोगों के लिए एक मजबूत विकल्प हो सकता है।

कृपया अपना चिपकने वाला प्रकार, चिपचिपाहट, आवश्यक बिंदु आकार या लाइन चौड़ाई, वितरण गति, कार्य तापमान और मशीन इंटरफ़ेस आवश्यकताओं को साझा करें।हम एक उपयुक्त विन्यास की सिफारिश करने में मदद करेंगे और तदनुसार एक उद्धरण प्रदान करेंगे.
