| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-300 एचएस-450 एचएस-600 एचएस-700 |
| एमओक्यू: | 1 पीसी |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50 पीसी/महीना |
वॉल्यूमेट्रिक द्रव परिवहन सर्वो मोटर संचालित एकल ट्यूब पेंच वाल्व एचएस 300 एचएस 450 एचएस 600 एचएस 700 उच्च परिशुद्धता मात्रात्मक वितरण वाल्व एसएमटी पीसीबी औद्योगिक द्रव अनुप्रयोग के लिए
सिंगल ट्यूब स्क्रू वाल्व उच्च परिशुद्धता मात्रात्मक संचरण अवसरों की एक किस्म के लिए उपयुक्त सटीक परिमाणात्मक माप और संवहन उत्पाद हैं।एकल घटक पेंच पंप सर्पिल संरचना डिजाइन को अपनाता है, पेंच और स्टेटर स्व-सीलिंग डिजाइन हैं, मात्रात्मक परिवहन कार्य को महसूस करने के लिए स्टेटर गुहा में पेंच घूमता है। परिवहन प्रक्रिया माध्यम पर कतरनी प्रभाव का उत्पादन नहीं करती है,और माध्यम की विशेषताओं को प्रभावित नहीं करता है. एक ही समय में मोटर सक्शन वापस के माध्यम से उलट दिया जा सकता है, आसानी से चिपकने वाला टूटने का एहसास करने के लिए, ड्रिपिंग की वितरण प्रक्रिया के लिए सही समाधान, खींचने की समस्या।
1वॉल्यूमेट्रिक द्रव परिवहन।
2.सर्वो मोटर ड्राइव.

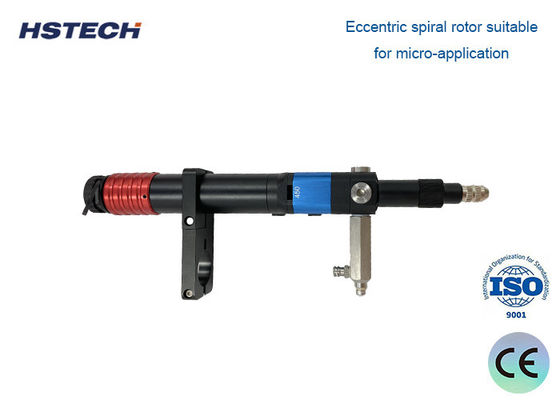

3सूक्ष्म अनुप्रयोग के लिए उपयुक्त अभिसारी सर्पिल रोटर।
4उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेटर।
5सूक्ष्म अनुप्रयोगों के लिए हल्का वितरण वाल्व।
6कम से उच्च चिपचिपाहट वाले जेल के लिए उपयुक्त है।
7स्थिर गोंद उत्पादन और उच्च वितरण सटीकता।
8.कोई टपकने या खींचने की समस्या नहीं.
1एकल-ट्यूब स्क्रू वाल्व (एक-भाग स्क्रू वाल्व) की आयतन माप और भरने की प्रणाली अनंत पिस्टन सिद्धांत पर आधारित है, जिसमें रोटर और स्टेटर के बीच एक हेर्मेटिक डिजाइन है,और रोटर स्टैटर कोर के अंदर घूर्णन करने के लिए तरल की कम से उच्च चिपचिपाहट के तरल पदार्थों के लिए colloid की मात्रात्मक वितरण प्राप्त करने के लिए.
2प्रत्येक अनुप्रयोग का मूल वॉल्यूमेट्रिक डिलीवरी मीटरिंग पंपों पर आधारित है जो दबाव स्थिरता और पंप की रैखिक विशेषताओं को सुनिश्चित कर सकते हैं।पंप की गति के बीच संबंध निर्धारित करना, समय और प्रवाह दर, ताकि स्थिर सामग्री को समय या पंप की घूर्णन गति द्वारा मापा जा सके।
3कम से उच्च चिपचिपाहट, घर्षण प्रतिरोधी और संरचना के प्रति संवेदनशील अत्यधिक भरा हुआ तरल पदार्थ, चिपचिपाहट से प्रभावित नहीं होता है।
1. स्टेटर कोर FFKM, FKM, NBR, वैकल्पिक से बना है। स्टेटर आवास AL 7075 से बना है और सतह उच्च सतह खत्म बढ़ाने के लिए घूर्णी पीसने के बाद ठीक जमीन है।सतह उच्च सतह खत्म बढ़ाने के लिए चक्रवात पीसने के बाद ठीक पीसा जाता हैस्टेटर कोर और स्टेटर आवास स्टेटर और रोटर फिट की सटीकता सुनिश्चित करने के लिए डाई-कास्ट हैं।
2. ड्राइव शाफ्ट की सामग्री SUS304 है, सतह उच्च सतह खत्म (0.40) को बढ़ाने के लिए सीएनसी लेथ मशीनिंग के बाद ठीक पीसने है। लचीला शाफ्ट perfluoroelastomer के साथ लिपटे है,जो सुनिश्चित करता है कि पेंच ड्राइव रॉड के उच्च गति घूर्णन के साथ अथाह नहीं किया जाएगा (अधिकतम गति 2 तक हो सकता है.2 रिवोल्यूशन/सेकंड) ।
3पेंच की सामग्री आयातित स्टेनलेस स्टील है।जिनकी सतह चक्रवात पीसने के बाद बारीक पीस दी जाती है और फिर उच्च सतह खत्म और पहनने के प्रतिरोध को बढ़ाने के लिए टाइटेनियम के साथ लेपित होती हैसिरेमिक सामग्री भी उपलब्ध है।
4रोटर और स्टेटर का संयोजन एक सील स्थान बनाता है और मोटर लगातार रोटर को घुमाकर गोंद कणों को बाहर निकालता है ताकि एक स्थिर थूक प्रभाव बन सके।
| पैरामीटर/मॉडल | एचएस-300 | HS-450 | एचएस-600 | एचएस-700 |
| प्रति मोड़ के लिए थ्रूपुट | 0.01ML | 0.05ML | 0.02ML | 0.06ML |
| आकार | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| वजन | 425 ग्राम | 450 ग्राम | 610 ग्राम | 610 ग्राम |
| इनपुट दबाव | 0-6बार | 0-6बार | 0-6बार | 0-6बार |
| अधिकतम आउटपुट दबाव | 20bar | 20bar | 20bar | 10bar |
| वॉल्यूमेट्रिक प्रवाह | 0.12-1.48ml/min | 0.5-6.0ml/min | 1.46.06 मिलीलीटर/मिनट | 5.3-60.0ml/min |
| लागू कोलोइड चिपचिपाहट | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस |
| गोंद की न्यूनतम मात्रा | 0.001ml | 0. 004ml | 0.015 मिलीलीटर | 0.060 मिलीलीटर |
| कार्य वातावरण | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
| सटीकता त्रुटि | ± 1% | ± 1% | ± 1% | ± 1% |
| स्टेटर सामग्री | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर |
| रोटर सामग्री | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक |
| आउटपुट पोर्ट | ल्यूर फिटिंग | ल्यूर फिटिंग | ल्यूर फिटिंग | ल्यूर फिटिंग |
| परिचालन की शर्तें | 10-40°C | 10-40°C | 10-40°C | 10-40°C |
| पुनरावृत्ति | >99% | >99% | >99% | >99% |
| न्यूनतम सुई का आकार | TT25G (ID 0.)26, ओडी 0.51) | TT20G (ID 0.)6, ओडी 0.91) | TT18G (ID 0.)84, ओडी 1.27) | आईडी 1.0 या उससे अधिक |
उच्च गोंद वितरण परिशुद्धता
सर्वो मोटर ड्राइव और एक्सेंट्रिक स्क्रू रॉड फीडिंग को अपनाना, ताकि गोंद चिपकने वाला लगातार और स्थिर रूप से आउटपुट हो सके।
गोंद चिपचिपाहट और थूकने की मात्रा की विस्तृत श्रृंखला
मोटर गति और गैस दबाव के समायोजन का उपयोग विभिन्न गोंद चिपचिपाहटों को वितरित करने और गोंद थूक की मात्रा को जल्दी से बदलने के लिए किया जा सकता है।
गोंद के टपकने और खींचने के लिए नहीं
मोटर पीछे मुड़ता है और वापस चूसा जाता है, जिससे गोंद के टपकने और खींचने की समस्या आसानी से हल हो जाती है।
स्टेटर की बड़ी अनुकूलन क्षमता
स्टेटर मध्यम संक्षारण प्रतिरोधी होता है और इसका सेवा जीवन लंबा होता है, जिससे उपयोगकर्ता के स्वामित्व की कुल लागत में काफी कमी आती है।
वॉल्यूमेट्रिक मीटरिंग
वास्तविक परिमाणात्मक वाहक, प्रवाह दर दबाव परिवर्तन से प्रभावित नहीं होती है।
उच्च आउटपुट दबाव
एकल पंप आउटपुट दबाव ≥ 20bar
इलेक्ट्रॉनिक्स और एसएमटी विधानसभापीसीबी और अर्धचालक पैकेजों पर सोल्डर पेस्ट, प्रवाहकीय चिपकने वाले, अंडरफिल सामग्री और अनुरूप कोटिंग वितरित करना।वाल्व के सटीक वॉल्यूमेट्रिक नियंत्रण बारीक पिच घटकों पर एक समान बिंदु प्लेसमेंट सुनिश्चित करता है, ब्रिजिंग, रिक्त स्थान और पुनर्मिलन को कम करना।
ऑटोमोबाइल निर्माणइंजन, ट्रांसमिशन और इलेक्ट्रॉनिक मॉड्यूल की असेंबली के दौरान संरचनात्मक चिपकने वाले, धागा लॉकर, गास्केटिंग सामग्री और थर्मल इंटरफेस यौगिकों का उपयोग करना।लगातार मोती की मात्रा कठोर परिचालन स्थितियों में बंधन की ताकत में सुधार करती है और सील की विश्वसनीयता को मजबूत करती है.
चिकित्सा उपकरण उत्पादन- बायोकंपैटिबल चिपकने वाले, यूवी-क्युरेबल रेजिन, और कैथेटर, सिरिंज, डायग्नोस्टिक कारतूस और इम्प्लांटेबल घटकों के लिए स्नेहक।दोहराए जाने योग्य वितरण प्रोफ़ाइल सत्यापित विनिर्माण प्रक्रियाओं और विनियामक अनुपालन का समर्थन करता है.
औद्योगिक असेंबली और पैकेजिंग- उपकरण, सेंसर, कनेक्टर, बैटरी और उपभोग्य वस्तुओं में सीलिंग, बॉन्डिंग और पॉटिंग अनुप्रयोग।वाल्व समान विश्वसनीयता के साथ दोनों स्वचालित इन-लाइन उत्पादन और अर्ध-स्वचालित बेंच-टॉप वितरण सेटअप को संभालता है.
नई ऊर्जा एवं बैटरी विनिर्माणबैटरी सेल और मॉड्यूल असेंबली में थर्मल पेस्ट, संरचनात्मक चिपकने वाले और इलेक्ट्रोलाइट सामग्री वितरित करना, जहां सामग्री मात्रा सटीकता थर्मल प्रदर्शन और सेल दीर्घायु को प्रभावित करती है।
सही मात्रागत सटीकतासमय दबाव डिस्पेंसर के विपरीत जो सामग्री चिपचिपाहट बहाव और हवा के दबाव में उतार-चढ़ाव से पीड़ित हैं, हमारेसर्वो मोटर चालित पेंच वाल्वप्रति रोटेशन निश्चित मात्रा में सामग्री को स्थानांतरित करता है। इसका मतलब है कि वितरण स्थिरता लंबे उत्पादन रनों, सामग्री बैच परिवर्तनों में बनी रहती है,सामग्री अपशिष्ट और दोष दरों को कम करना.
व्यापक चिपचिपाहट संगतताएक-ट्यूब स्क्रू आर्किटेक्चर बिना बंद होने या धड़कन के पानी जैसे सॉल्वैंट्स से लेकर अत्यधिक भरे हुए पेस्ट और वसा तक तरल पदार्थों को संभालता है।और thixotropic यौगिकों सभी सुचारू रूप से प्रबंधित कर रहे हैं, जिससे एक वाल्व कई उत्पाद लाइनों के लिए उपयुक्त हो जाता है।
प्रोग्राम करने योग्य और दोहराए जाने योग्यप्रत्येक डिस्पेंसर पैरामीटर घूर्णन गति, दिशा, घूर्णन की संख्या, त्वरण, और वापस चूसने के माध्यम से डिजिटल रूप से नियंत्रित किया जाता है।और मशीनों के बीच स्थानांतरित, जो उत्पादन में एक इकाई या सौ यूनिट चलाए जाने पर भी समान परिणाम सुनिश्चित करता है।
साफ, ड्रिप-फ्री डिस्पेंसिंग¢ एकीकृत चूसने-बदले और रिवर्स-रोटेशन कार्यक्षमता प्रत्येक वितरण चक्र के बाद स्ट्रिंगिंग, ड्रिपिंग और टेलिंग को समाप्त करती है। यह वर्कपीस को साफ रखता है, वितरण के बाद सफाई को कम करता है,और संवेदनशील इलेक्ट्रॉनिक इकट्ठा पर संदूषण को रोकता है.
मॉड्यूलर और रखरखाव में आसानसिंगल-ट्यूब डिजाइन गीले भागों को कम करता है, जिससे विघटन, सफाई और सामग्री परिवर्तन तेज़ और सीधा हो जाता है। पहनने वाले घटक मानकीकृत और आसानी से उपलब्ध हैं,वाल्व के सेवा जीवन के दौरान डाउनटाइम और रखरखाव लागत को कम रखना.
स्केलेबल मॉडल रेंजसाथ मेंएचएस-300, एचएस-450, एचएस-600 और एचएस-700विकल्पों, आप अपने आवेदन से मेल खाता है कि प्रवाह क्षमता का चयन करने के बजाय oversized उपकरण के लिए अधिक भुगतान या एक undersized वाल्व के साथ संघर्ष.प्रत्येक मॉडल एक ही नियंत्रण इंटरफ़ेस और माउंटिंग पदचिह्न साझा करता है, लाइन एकीकरण और ऑपरेटर प्रशिक्षण को सरल बनाना।
प्रत्येक वितरण आवेदन की अपनी सामग्री, मात्रा, और थ्रूपुट आवश्यकताएं हैंएकल ट्यूब पेंच वाल्वप्रारम्भिक विन्यास से महत्वपूर्ण समय, सामग्री और लाइन के नीचे पुनर्मिलन लागत की बचत हो सकती है।
हमारे इंजीनियरिंग टीम के साथ अपने तरल पदार्थ प्रकार, लक्ष्य वितरण मात्रा, उत्पादन गति, और मौजूदा स्वचालन सेटअप साझा करें। हम आपको सही मिलान करने में मदद मिलेगीएचएस-सीरीजमॉडल, नियंत्रण मापदंडों की सिफारिश करें, और यदि आवश्यक हो तो अपनी वास्तविक सामग्री का उपयोग करके नमूना वितरण परीक्षणों की व्यवस्था करें ताकि आप उत्पादन के लिए प्रतिबद्ध होने से पहले सटीकता और दोहराव को सत्यापित कर सकें।
हमें अपनी डिस्पेंसर चुनौती के बारे में बताएं, और हमें अपनी लाइन के अनुरूप समाधान पर काम करने दें।
