| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पीएफ-PUR30CC |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 सेट |

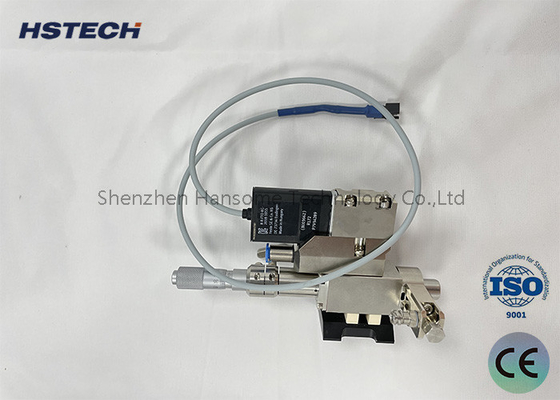

30CC पीयूआर जेटिंग वाल्व
पीयूआर इंजेक्शन वाल्व की संरचना:
पीयूआर इंजेक्शन वाल्व में कई घटक होते हैंः एक ड्रम हीटिंग मॉड्यूल, एक दबावयुक्त कैप मॉड्यूल, एक नोजल हीटिंग मॉड्यूल, एक प्रवाह पथ मॉड्यूल, एक वाल्व बॉडी मॉड्यूल,और एक गर्मी अपव्यय मॉड्यूल.
बैरल हीटिंग मॉड्यूल का कार्य:
बैरल हीटिंग मॉड्यूल बैरल का समर्थन करता है और जेल हीटिंग प्रक्रिया को प्रभावी ढंग से शुरू करने के लिए नियंत्रित, एकल-चरण हीटिंग प्रदान करता है।
दबावयुक्त कैप मॉड्यूल की भूमिका:
दबावयुक्त ढक्कन मॉड्यूल यह सुनिश्चित करता है कि ड्रम सुरक्षित रूप से सील और दबाव में रहे, एक नियंत्रक के माध्यम से आउटपुट दबाव का प्रबंधन करें।
हीट डिसीपिएशन मॉड्यूल की दक्षता:
हीट डिस्पैशन मॉड्यूल हीट को कुशलता से फैलाता है और वाल्व बॉडी से निकलने वाले शोर को कम करता है।
पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व का मॉड्यूलर डिजाइन:
पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व एक मॉड्यूलर डिजाइन का उपयोग करता है। जेल-संपर्क भाग को रनर मॉड्यूल के रूप में जाना जाता है, जबकि गैर-संपर्क भाग में वाल्व बॉडी मॉड्यूल शामिल है।
प्रवाह पथ मॉड्यूल का अनुकूलन:
प्रवाह पथ मॉड्यूल को विभिन्न अनुप्रयोगों की वितरण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
नोजल व्यास की सीमा:
नोजल व्यास 40μm से 500μm के दायरे में उपलब्ध हैं।
नोजल के प्रकार:
नोजल को तीन प्रकारों में वर्गीकृत किया जाता हैः फ्लैट जेट, सुई और एक्सटेंशन।
रनर मॉड्यूल और नोजल की सफाई:
धावक मॉड्यूलों की नियमित सफाई अल्ट्रासोनिक क्लीनर में की जानी चाहिए, सावधानी के साथ कि सील को कार्बनिक सॉल्वैंट्स में न डुबोया जाए।नोजल की सफाई के लिए क्षति से बचने के लिए विशेष औजारों का प्रयोग करना आवश्यक है.

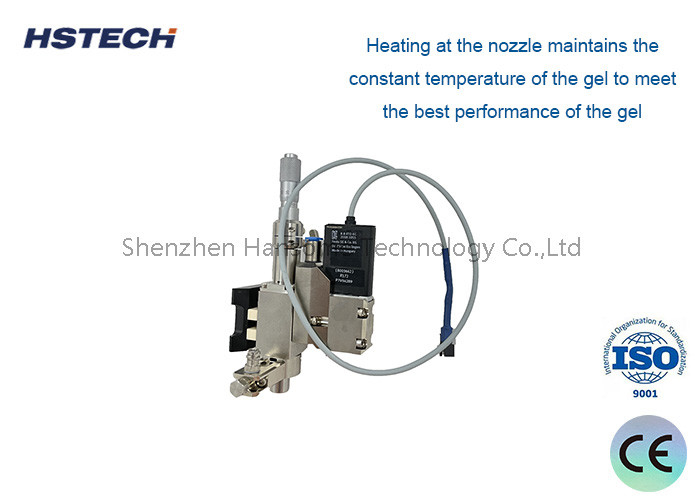

नोजल और बैरल हीटिंग
वितरण से पहले, हीटिंग डिवाइस द्वारा प्रदान किए गए दो-चरण हीटिंग मोड का उपयोग करके नोजल को उपयुक्त तापमान पर गर्म किया जाना चाहिए।
नोजल को निरंतर तापमान पर रखकर, जील का इष्टतम प्रदर्शन सुनिश्चित किया जाता है, जिससे कोलोइड अपनी अधिकतम दक्षता पर काम कर सकता है।
विनिर्देश
| मॉडल | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| आकार (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| वजन | लगभग 1.2 किलो | लगभग 1.5 किलो |
| हीट आइसोलेशन ब्लॉक की सामग्री | पीईईके | पीईईके |
| तापमान मापने की विधि | पीटी100 | पीटी100 |
| बैरल हीटिंग तापमान | ≤ 150°C | ≤ 160°C |
| सिरिंज में हवा का दबाव | 0~2.0Kpa | 0~2.0Kpa |
| गोंद वितरण की परिशुद्धता | >98% | >98% |
| गोंद लाइन की न्यूनतम चौड़ाई | 0.35एमएम | 0.5 एमएम |
| चिपचिपापन सीमा | 1~100000Cps | 1~100000Cps |
| जेट गति | 200 अंक/सेक | 200 अंक/सेक |
| वाल्व सामग्री | सुपर हार्ड स्टेनलेस स्टील | सुपर हार्ड स्टेनलेस स्टील |
| नोजल सामग्री | टंगस्टन स्टील | टंगस्टन स्टील |
| हीटिंग वोल्टेज | 220 वोल्ट | 220 वोल्ट |
| सीट का ताप तापमान | ≤ 250°C | ≤ 250°C |
| वाल्व वायु दबाव | 6.5~7.0Kpa | 6.0~7.0Kpa |
| गोंद वितरण मात्रा | 0.3nl | 0.3nl |
| सबसे अधिक गोंद देने वाले का व्यास | 0.3एमएम | 0.4 एमएम |
| विद्युत स्रोत | सूखी संपीड़ित गैस | सूखी संपीड़ित गैस |
| लागू तरल पदार्थ | पीयूआर गर्म पिघलने वाला चिपकने वाला, सिलिकॉन उत्पाद, एपॉक्सी राल आदि | अधिकांश गर्म पिघलने वाले चिपकने वाले, सिलिकॉन, लाल गोंद, एपॉक्सी राल, काला गोंद आदि। |
लाभ
बैरल हीटिंग संगतता:
बैरल हीटिंग सिस्टम विभिन्न प्रकार के गर्म पिघलने वाले चिपकने वाले वॉल्यूम के साथ संगत है, जिसमें 30cc, 100cc और 300cc शामिल हैं।
मॉड्यूलर डिजाइन के फायदे:
मॉड्यूलर डिजाइन आसान भाग प्रतिस्थापन, सीधे डिबगिंग की सुविधा देता है, और प्रक्रिया अनुप्रयोगों की एक विस्तृत श्रृंखला को सक्षम बनाता है।
छिड़काव सटीकता:
स्प्रे वॉल्यूम 0.3nL की सटीकता प्राप्त कर सकता है, जिसमें स्प्रे चिपकने वाला स्पॉट स्थिरता सटीकता 98% तक प्रभावशाली है।
बारीक रेखा और स्पॉट क्षमता:
गर्म पिघल गोंद छिड़काव प्रक्रिया 0.17 मिमी की न्यूनतम लाइन चौड़ाई और 0.15 मिमी की न्यूनतम स्पॉट व्यास प्राप्त करने में सक्षम है।
मोशन प्लेटफार्म एकीकरण:
यह वर्तमान में बाजार में उपलब्ध किसी भी मोशन प्लेटफॉर्म के साथ सहज रूप से एकीकृत किया जा सकता है।
अनुप्रयोग क्षेत्र
एसएमटी/एफपीसी/पीसीबी, असेंबली, फ्लैट पैनल डिस्प्ले असेंबली, अर्धचालक पैकेजिंग, एलईडी उद्योग, चिकित्सा उपकरण उद्योग, गैर-मार्किंग अधोवस्त्र उद्योग।
