| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पीएफ-PUR30CC |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 सेट |

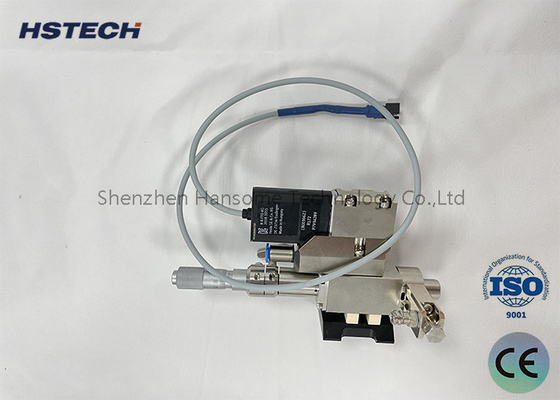

30CC पीयूआर जेटिंग वाल्व
पीयूआर इंजेक्शन वाल्व में कई मॉड्यूल होते हैंः एक ड्रम हीटिंग मॉड्यूल, एक प्रेशराइज्ड कैप मॉड्यूल, एक नोजल हीटिंग मॉड्यूल, एक फ्लो पथ मॉड्यूल, एक वाल्व बॉडी मॉड्यूल और एक गर्मी अपव्यय मॉड्यूल।
बैरल हीटिंग मॉड्यूल बैरल का समर्थन करता है और जेल की हीटिंग प्रक्रिया को आरंभ करने के लिए नियंत्रित, एकल-चरण हीटिंग प्रदान करता है।
दबावयुक्त ढक्कन मॉड्यूल यह सुनिश्चित करता है कि ड्रम सील और दबाव में हो, एक नियंत्रक के माध्यम से आउटपुट दबाव का प्रबंधन करता है।
हीट डिस्पैशन मॉड्यूल प्रभावी रूप से गर्मी को दूर करता है और वाल्व बॉडी से निकलने वाले शोर को कम करता है।
पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व एक मॉड्यूलर डिजाइन का उपयोग करता है। जेल के संपर्क में खंड को रनर मॉड्यूल के रूप में कॉन्फ़िगर किया गया है, जबकि गैर-संपर्क खंड वाल्व बॉडी मॉड्यूल है।
प्रवाह पथ मॉड्यूल को विभिन्न अनुप्रयोगों में वितरण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
नोजल व्यास 40μm से 500μm तक की सीमा में उपलब्ध हैं।
नोजल को तीन प्रकारों में वर्गीकृत किया जाता हैः फ्लैट जेट, सुई और एक्सटेंशन।
रनर मॉड्यूल को अल्ट्रासोनिक क्लीनर में नियमित सफाई की आवश्यकता होती है। कार्बनिक सॉल्वैंट्स में सील को डुबोने से बचना महत्वपूर्ण है। नोजल की सफाई के लिए क्षति को रोकने के लिए विशेष उपकरणों की आवश्यकता होती है।
नोजल और बैरल हीटिंग
वितरण से पहले, नोजल को उचित तापमान तक गर्म किया जाना चाहिए। हीटिंग डिवाइस इस उद्देश्य के लिए दो-चरण हीटिंग मोड का उपयोग करता है।

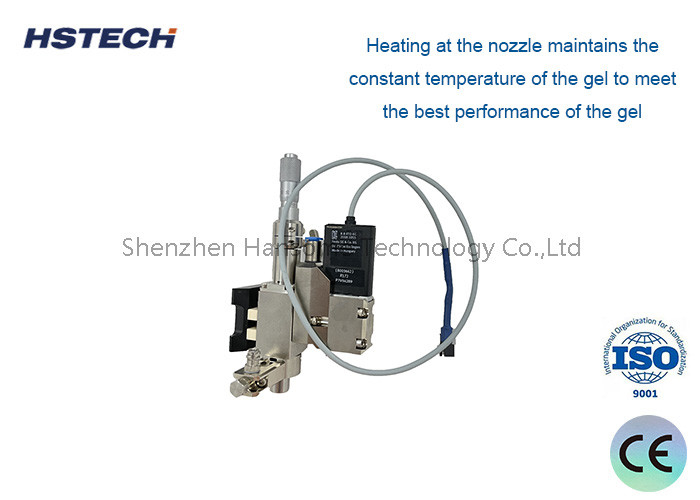

नोजल पर स्थिर तापमान बनाए रखने से जेल का इष्टतम प्रदर्शन सुनिश्चित होता है, जिससे कलॉइड का सर्वोत्तम कार्य हो सकता है।
विनिर्देश
| मॉडल | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| आकार (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| वजन | लगभग 1.2 किलो | लगभग 1.5 किलो |
| हीट आइसोलेशन ब्लॉक की सामग्री | पीईईके | पीईईके |
| तापमान मापने की विधि | पीटी100 | पीटी100 |
| बैरल हीटिंग तापमान | ≤ 150°C | ≤ 160°C |
| सिरिंज में हवा का दबाव | 0~2.0Kpa | 0~2.0Kpa |
| गोंद वितरण की परिशुद्धता | >98% | >98% |
| गोंद लाइन की न्यूनतम चौड़ाई | 0.35एमएम | 0.5 एमएम |
| चिपचिपापन सीमा | 1~100000Cps | 1~100000Cps |
| जेट गति | 200 अंक/सेक | 200 अंक/सेक |
| वाल्व सामग्री | सुपर हार्ड स्टेनलेस स्टील | सुपर हार्ड स्टेनलेस स्टील |
| नोजल सामग्री | टंगस्टन स्टील | टंगस्टन स्टील |
| हीटिंग वोल्टेज | 220 वोल्ट | 220 वोल्ट |
| सीट का ताप तापमान | ≤ 250°C | ≤ 250°C |
| वाल्व वायु दबाव | 6.5~7.0Kpa | 6.0~7.0Kpa |
| गोंद वितरण मात्रा | 0.3nl | 0.3nl |
| सबसे अधिक गोंद देने वाले का व्यास | 0.3एमएम | 0.4 एमएम |
| विद्युत स्रोत | सूखी संपीड़ित गैस | सूखी संपीड़ित गैस |
| लागू तरल पदार्थ | पीयूआर गर्म पिघलने वाला चिपकने वाला, सिलिकॉन उत्पाद, एपॉक्सी राल आदि | अधिकांश गर्म पिघलने वाले चिपकने वाले, सिलिकॉन, लाल गोंद, एपॉक्सी राल, काला गोंद आदि। |
लाभ
1बैरल हीटिंग विभिन्न मात्रा के 30cc, 100cc, 300cc गर्म पिघलने वाले चिपकने के लिए उपयुक्त है।
2मॉड्यूलर डिजाइन, भागों को बदलने में आसान, सरल डिबगिंग, प्रक्रिया अनुप्रयोगों की विस्तृत श्रृंखला।
3. स्प्रे वॉल्यूम 0.3nL तक सटीक हो सकता है, स्प्रे चिपकने वाला स्पॉट स्थिरता 98% तक की सटीकता है।
4कम से कम 0.17 मिमी लाइन चौड़ाई, कम से कम 0.15 मिमी स्पॉट व्यास के गर्म पिघल गोंद छिड़काव प्रक्रिया का एहसास किया जा सकता है।
5. बाजार पर किसी भी गति मंच से मेल खा सकता है.
अनुप्रयोग क्षेत्र
एसएमटी/एफपीसी/पीसीबी, असेंबली, फ्लैट पैनल डिस्प्ले असेंबली, अर्धचालक पैकेजिंग, एलईडी उद्योग, चिकित्सा उपकरण उद्योग, गैर-मार्किंग अधोवस्त्र उद्योग।
