| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | HS-YD-PUR300CC |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 सेट |
हाई स्पीड ऑपरेशन पीयूआर ल्यूर कनेक्टर के साथ पिज़ो वाल्व प्रतिरोधी सामग्री
पीयूआर पिज़ो वाल्व
1पीयूआर पीइजो वाल्व में बैरल हीटिंग मॉड्यूल, प्रेशराइज्ड कैप मॉड्यूल, नोजल हीटिंग मॉड्यूल, रनर मॉड्यूल, वाल्व बॉडी मॉड्यूल और हीट डिस्पैशन मॉड्यूल होते हैं।
2बैरल हीटिंग मॉड्यूल बैरल और हीटिंग का एक हिस्सा रखता है, जिसका तापमान नियंत्रित किया जा सकता है, ताकि जेल का प्रारंभिक हीटिंग पूरा हो सके।
3दबावयुक्त ढक्कन मॉड्यूल बैरल को सील और दबाव देता है और नियंत्रक के माध्यम से आउटपुट दबाव को नियंत्रित करता है।
4. हीट डिस्पैशन मॉड्यूल गर्मी को दूर करता है और वाल्व बॉडी के शोर को कम करता है।
5पीज़ो-इलेक्ट्रिक इंजेक्शन वाल्व मॉड्यूलर डिजाइन को अपनाता है, जेल के संपर्क में भाग को रनर मॉड्यूल के रूप में डिज़ाइन किया गया है, और जेल के संपर्क में नहीं भाग को वाल्व बॉडी मॉड्यूल के रूप में डिज़ाइन किया गया है।
6विभिन्न अनुप्रयोगों में, रनर मॉड्यूल को वितरण आवश्यकताओं को पूरा करने के लिए प्रतिस्थापित किया जा सकता है।
7नोजल व्यास (0.03 मिमी से 0.80 मिमी तक) नोजल फ्लैट जेट, सुई और एक्सटेंशन प्रकारों में उपलब्ध हैं।
8. धावक मॉड्यूल को अल्ट्रासोनिक क्लीनर में नियमित रूप से साफ करने की आवश्यकता होती है। सील को कार्बनिक सॉल्वैंट्स में विसर्जित नहीं किया जाना चाहिए।नोजल को नुकसान से बचने के लिए नोजल को साफ करने के लिए विशेष उपकरण की आवश्यकता होती है.
पीयूआर पिज़ो वाल्वः
यह कैसे काम करता हैः
पीयूआर पिज़ो वाल्व पिज़ोइलेक्ट्रिक प्रभाव का उपयोग करते हैं, जहां लागू विद्युत क्षेत्र एक सामग्री (आमतौर पर सिरेमिक) को विकृत करने का कारण बनता है।
इस विरूपण का उपयोग वाल्व को खोलने और बंद करने के लिए किया जाता है, जिससे द्रव या गैसों के प्रवाह का सटीक नियंत्रण संभव हो जाता है।
एक दिशात्मक प्रवाह:
पीयूआर पिज़ो वाल्वों को केवल एक दिशा में प्रवाह की अनुमति देने के लिए डिज़ाइन किया गया है, जिससे उन्हें उन अनुप्रयोगों के लिए उपयुक्त बना दिया जाता है जिनके लिए तंग प्रवाह नियंत्रण की आवश्यकता होती है।
एक दिशात्मक विशेषता बैकफ्लो को रोकती है और तरल पदार्थों या गैसों की सटीक माप सुनिश्चित करती है।
उच्च गति संचालनः
पिज़ो-एक्टिवेटेड वाल्व बेहद तेज़ प्रतिक्रिया समय को सक्षम करते हैं, जो मिलीसेकंड या माइक्रोसेकंड में मापा जाता है।
यह उच्च-गति संचालन द्रव या गैस आवेगों के सटीक समय और नियंत्रण को सक्षम करता है, जो उन अनुप्रयोगों को सक्षम करता है जिनके लिए तेजी से चालू/बंद चक्रों की आवश्यकता होती है।
उच्च परिशुद्धताः
पीयूआर पिज़ो वाल्व प्रवाह नियंत्रण में उत्कृष्ट पुनरावृत्ति और सटीकता प्रदान करते हैं, लगातार, दोहराए जाने योग्य प्रवाह दर प्रदान करते हैं।
पिज़ो एक्ट्यूएशन का सटीक नियंत्रण उच्च परिशुद्धता की आवश्यकता वाले माप और खुराक अनुप्रयोगों को सक्षम करता है।
कॉम्पैक्ट डिजाइनः
पीयूआर पिज़ो वाल्व आमतौर पर पारंपरिक सोलेनोइड वाल्वों की तुलना में कॉम्पैक्ट और हल्के होते हैं।
यह उन्हें पोर्टेबल डिवाइस या लघु प्रणाली जैसे स्थान-प्रतिबंधित अनुप्रयोगों के लिए उपयुक्त बनाता है।
विश्वसनीयता और जीवन काल:
पीज़ोइलेक्ट्रिक रूप से संचालित वाल्वों को उनकी विश्वसनीयता और लंबे सेवा जीवन के लिए जाना जाता है क्योंकि उनके पास कोई यांत्रिक पहनने वाले भाग नहीं हैं।
स्लाइडिंग सील की अनुपस्थिति और गैर-संपर्क संचालित करने से वाल्व की स्थायित्व और लंबे सेवा जीवन में योगदान होता है।

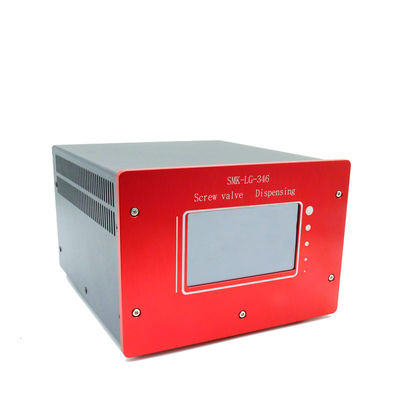

पिज़ो वाल्व कंट्रोलर
1टचस्क्रीन पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व और वितरण प्रणाली को नियंत्रित करता है, 485 संचार, शक्तिशाली, सुरक्षित और विश्वसनीय का समर्थन करता है।
2टच स्क्रीन ग्राफिक नियंत्रण मोड को अपनाती है, वितरण प्रणाली के घटक और नियंत्रण प्रदर्शन कार्य ग्राफिक रूप से प्रदर्शित होते हैं, जो संक्षिप्त और सहज है।
3नोजल हीटिंग डिवाइसः नोजल को वितरित करने से पहले उपयुक्त तापमान तक गर्म किया जाना आवश्यक है। हीटिंग डिवाइस एक चरण हीटिंग मोड को अपनाता है।
4नोजल पर गरम करने से जेल का तापमान स्थिर रहता है ताकि जेल का सर्वश्रेष्ठ प्रदर्शन हो।
नोजल और ड्रम हीटिंग
1गोंद देने से पहले नोजल को उपयुक्त तापमान पर गर्म किया जाना चाहिए। हीटिंग डिवाइस दो-चरण हीटिंग विधि को अपनाता है।
2बैरल और नोजल पर हीटिंग गोंद के इष्टतम प्रदर्शन को पूरा करने के लिए गोंद के निरंतर तापमान को बनाए रखता है।
विनिर्देश
| मॉडल | HS-YD-PUR30CC | HS-YD-PUR300CC |
| आकार (L*W*H) | 120 मिमी*50 मिमी*140 मिमी | संलग्न चित्र देखें |
| वजन | 0.75 किलो | 1500 ग्राम |
| द्रव के संपर्क में सामग्री | स्टेनलेस स्टील 303, विशेष स्टील | स्टेनलेस स्टील 303, विशेष स्टील |
| द्रव के प्रवेश का आकार | ल्यूर कनेक्टर | ल्यूर कनेक्टर |
| सुई का संयोजन | वोलफ्रेम स्टील पहनने के प्रतिरोधी सामग्री Φ0.6-Φ3.0mm | वोलफ्रेम स्टील पहनने के प्रतिरोधी सामग्री Φ0.6-Φ2.1mm |
| नोजल संयोजन | वोलफ्रेम स्टील पहनने के प्रतिरोधी सामग्री Φ0.03 ~ 0.8 मिमी | वोल्फ्रेम स्टील पहनने के लिए प्रतिरोधी सामग्री Φ0.05 ~ 0.3mm |
| हीटिंग संयोजन | 20°C220°C | 20°C220°C |
| तरल सील | उच्च तापमान प्रतिरोधी सामग्री | उच्च तापमान प्रतिरोधी सामग्री |
| सील संयोजनों के लिए रखरखाव अंतराल | 20,000,000 बार | 20,000,000 बार |
| अधिकतम वितरण आवृत्ति | 1000 हर्ट्ज (तत्काल अधिकतम आवृत्ति 1500 हर्ट्ज) | 1000 हर्ट्ज (तत्काल अधिकतम आवृत्ति 1500 हर्ट्ज) |
| अधिकतम ड्राइव शक्ति | १००% | १००% |
| इस्तेमाल किए गए गोंद का प्रकार | पीयूआर गर्म पिघलने चिपकने वाला 300CC एल्यूमीनियम सिलेंडर पैकेजिंग | पीयूआर गर्म पिघलने चिपकने वाला 300CC एल्यूमीनियम सिलेंडर पैकेजिंग |
| लागू चिपचिपापन सीमा | 0-20000 सीपीएस | 0-20000 सीपीएस |
| द्रव के तापमान की सीमा | 80 ̊220°C | 20°C220°C |
उत्पाद की विशेषताएं और फायदे
1ट्यूब हीटिंग 300 सीसी एल्यूमीनियम ट्यूब विशेष गर्म पिघलने गोंद के लिए उपयुक्त है।

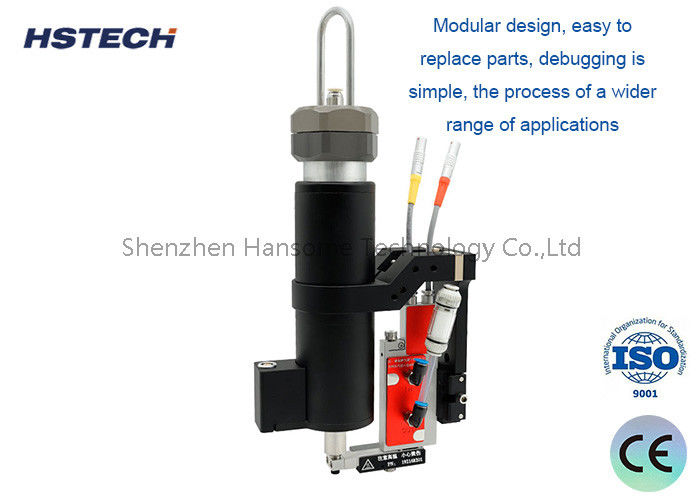

2मॉड्यूलर डिजाइन, भागों को प्रतिस्थापित करना आसान है, डिबगिंग सरल है, प्रक्रिया व्यापक अनुप्रयोगों की एक श्रृंखला है
3छिड़काव मात्रा 0.3nL तक सटीक हो सकती है, छिड़काव चिपकने वाला बिंदु स्थिरता सटीकता 98% तक उच्च है।
4न्यूनतम 0.17 मिमी लाइन चौड़ाई, न्यूनतम 0.15 मिमी स्पॉट व्यास गर्म पिघलने चिपकने वाला छिड़काव प्रक्रिया का एहसास किया जा सकता है।
5. बाजार पर किसी भी गति मंच से मेल खा सकता है.
