| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पीएफ-PUR30CC |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 सेट |
पीयूआर जेटिंग वाल्व एचएस-पीएफ-पीयूआर 30 सीसी-ए/बी के लिए पीईज़ोइलेक्ट्रिक जेट वाल्व नियंत्रक
सिद्धांत और नियंत्रण

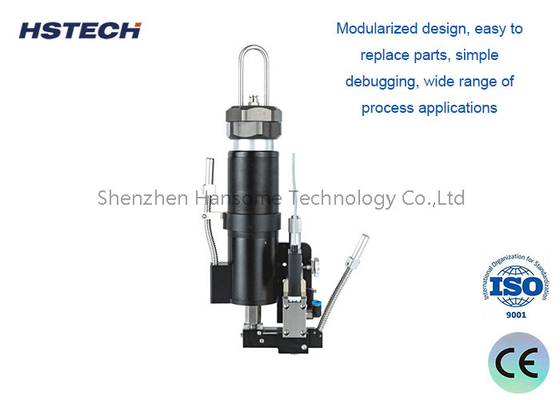

300सीसी पीयूआर जेटिंग वाल्व
1.पीयूआर इंजेक्शन वाल्व में एक ड्रम हीटिंग मॉड्यूल, एक प्रेशराइज्ड कैप मॉड्यूल, एक नोजल हीटिंग मॉड्यूल, एक फ्लो पथ मॉड्यूल, एक वाल्व बॉडी मॉड्यूल और एक हीट डिस्पैशन मॉड्यूल होता है।
2बैरल हीटिंग मॉड्यूल बैरल के साथ-साथ नियंत्रित तापमान के साथ एक-चरण हीटिंग भी करता है। जेल का प्रारंभिक हीटिंग पूरा हो जाता है।
3दबावयुक्त ढक्कन मॉड्यूल ड्रम को सील करता है और दबाव देता है और नियंत्रक के माध्यम से आउटपुट दबाव को नियंत्रित करता है।
4गर्मी फैलाव मॉड्यूल गर्मी फैलाता है और वाल्व शरीर से शोर को कम करता है।
5पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व एक मॉड्यूलर डिजाइन को अपनाता है, जेल के संपर्क में भाग को रनर मॉड्यूल के रूप में डिज़ाइन किया गया है,और जेल के संपर्क में नहीं भाग वाल्व शरीर मॉड्यूल के रूप में डिजाइन किया गया है.
6प्रवाह पथ मॉड्यूल को विभिन्न अनुप्रयोगों में वितरण आवश्यकताओं को पूरा करने के लिए बदला जा सकता है।
7नोजल व्यास श्रृंखला में (40μm से 500μm तक) ।
8नोजल को फ्लैट जेट प्रकार, सुई प्रकार और एक्सटेंशन प्रकार में वर्गीकृत किया गया है।
9.रनर मॉड्यूल को अल्ट्रासोनिक क्लीनर में नियमित रूप से साफ करने की आवश्यकता होती है। सील को कार्बनिक सॉल्वैंट्स में डुबोया नहीं जाना चाहिए। नोजल को नुकसान से बचाने के लिए नोजल को साफ करने के लिए विशेष उपकरणों की आवश्यकता होती है।.
जेट वाल्व कंट्रोलर
1टचस्क्रीन पिज़ोइलेक्ट्रिक इंजेक्शन वाल्व और वितरण प्रणाली को नियंत्रित करता है, एमईएस संचार, शक्तिशाली, सुरक्षित और विश्वसनीय का समर्थन करता है।
2टच स्क्रीन ग्राफिक नियंत्रण मोड को अपनाती है, वितरण प्रणाली के घटक और नियंत्रण प्रदर्शन कार्य ग्राफिक रूप से प्रदर्शित होते हैं, जो संक्षिप्त और सहज है।
3नोजल हीटिंग डिवाइसः नोजल को वितरित करने से पहले उपयुक्त तापमान पर गर्म किया जाना आवश्यक है। हीटिंग डिवाइस एक-चरण हीटिंग मोड को अपनाता है।
4नोजल पर गरम करने से जेल का तापमान स्थिर रहता है ताकि जेल का सर्वोत्तम प्रदर्शन हो।
नोजल और बैरल हीटिंग
1नोजल को डिस्पेंसर करने से पहले उपयुक्त तापमान पर गर्म किया जाना आवश्यक है। हीटिंग डिवाइस दो-चरण हीटिंग मोड को अपनाता है।
2नोजल पर गरम करने से जेल का तापमान स्थिर रहता है ताकि जेल का सर्वोत्तम प्रदर्शन हो।
विनिर्देश
| मॉडल | HS-PF-PUR300CC-A/B |
| आकार (L*W*H) | 116MM*96MM*218MM |
| वजन | लगभग 1.5 किलो |
| हीट आइसोलेशन ब्लॉक की सामग्री | पीईईके |
| तापमान मापने की विधि | पीटी100 |
| बैरल हीटिंग तापमान | ≤ 160°C |
| सिरिंज में हवा का दबाव | 0~2.0Kpa |
| गोंद वितरण की परिशुद्धता | >98% |
| गोंद लाइन की न्यूनतम चौड़ाई | 0.5 एमएम |
| चिपचिपापन सीमा | 1~100000Cps |
| जेट गति | 200 अंक/सेक |
| वाल्व सामग्री | सुपर हार्ड स्टेनलेस स्टील |
| नोजल सामग्री | टंगस्टन स्टील |
| हीटिंग वोल्टेज | 220 वोल्ट |
| सीट का ताप तापमान | ≤ 250°C |
| वाल्व वायु दबाव | 6.0~7.0Kpa |
| गोंद वितरण मात्रा | 0.3nl |
| सबसे अधिक गोंद देने वाले का व्यास | 0.4 एमएम |
| विद्युत स्रोत | सूखी संपीड़ित गैस |
| लागू तरल पदार्थ | अधिकांश गर्म पिघलने वाले चिपकने वाले, सिलिकॉन, लाल गोंद, एपॉक्सी राल, काला गोंद आदि। |
लाभ
1बैरल हीटिंग विभिन्न मात्रा के 30cc, 100cc, 300cc गर्म पिघलने वाले चिपकने के लिए उपयुक्त है।
2मॉड्यूलर डिजाइन, भागों को बदलने में आसान, सरल डिबगिंग, प्रक्रिया अनुप्रयोगों की विस्तृत श्रृंखला।
3. स्प्रे वॉल्यूम 0.3nL तक सटीक हो सकता है, स्प्रे चिपकने वाला स्पॉट स्थिरता 98% तक की सटीकता है।
4कम से कम 0.17 मिमी लाइन चौड़ाई, कम से कम 0.15 मिमी स्पॉट व्यास के गर्म पिघल गोंद छिड़काव प्रक्रिया का एहसास किया जा सकता है।
5. बाजार पर किसी भी गति मंच से मेल खा सकता है.
अनुप्रयोग क्षेत्र
एसएमटी/एफपीसी/पीसीबी, असेंबली, फ्लैट पैनल डिस्प्ले असेंबली, अर्धचालक पैकेजिंग, एलईडी उद्योग, चिकित्सा उपकरण उद्योग, गैर-मार्किंग अधोवस्त्र उद्योग।
