| ब्रांड नाम: | HSTECH |

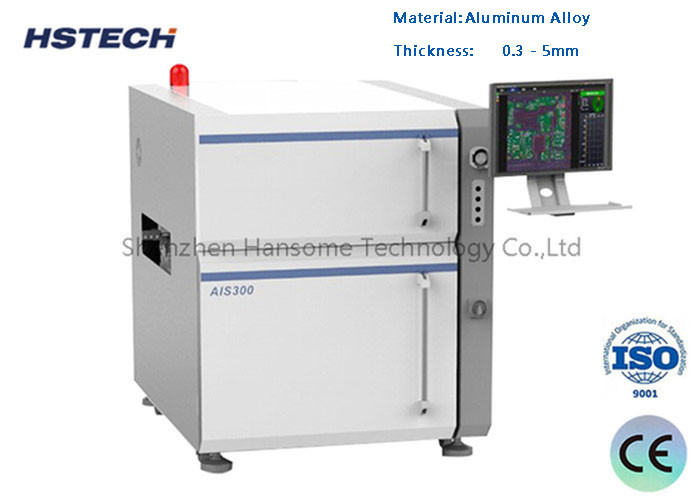

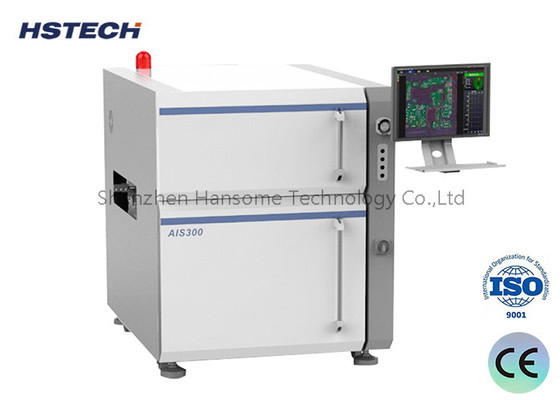

| मॉडल संख्या: | एआईएस300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
त्वरित स्थापना त्वरित निरीक्षण गति दूरस्थ सहायक इनलाइन THT DIP AOI वेव सोल्डरिंग से पहले
विनिर्देश
| मॉडल | AIS300 | AIS301 |
| पीसीबी का आकार | 50x50mm~430x380mm | 50x50mm~350x350mm |
| मोटाई | 0.3~7.0 मिमी | |
| विकृति की सीमा | <4 मिमी | |
| घटक की ऊंचाई | ऊपर 150 मिमी, नीचे 25 मिमी | |
| कैमरा | 5MP, रंग, सीसीडी | |
| प्रकाश स्रोत | आरजीबी | |
| एफओवी | 45*37 मिमी | |
| संकल्प | 20um | |
| निरीक्षण | ||
| घुड़सवार घटकों का दोष | लापता, रोलिंग, ऑफसेट, क्षति, विकृत, अनावश्यक, गंदा। | |
| सोल्डर दोष | अति, अपर्याप्त, पुल, कोई पैर, लापता मिलाप, गैर गीला। | |
| अन्य कार्य | बार-कोड, क्यूआर कॉड, ओसीआर | |
| गति | 0.23 सेकंड/एफओवी | 0.25 सेकंड/एफओवी |
| सॉफ्टवेयर/हार्डवेयर | ||
| संचालन प्रणाली | उबंटू 14.04 लिमिटेड 64 बिट | |
| कार्य | रिमोट कंट्रोल, गेरबर फ़ाइल आयात, नए मॉडल के लिए प्रशिक्षण उपकरण | |
| औद्योगिक पीसी | सीपीयू इंटेल i5, स्वतंत्र ग्राफिक्स कार्ड,12G डीडीआर,256एसएसडी | |
| प्रदर्शन | 22 इंच का एफएचडी एलसीडी | |
| प्रस्ताव | उच्च सटीकता रैखिक actuator | |
| विद्युत आपूर्ति | AC220V,1KW | |
| वायु दबाव | >0.5Mpa | |
| आयाम ((L*H*W) | 1100*1630*1350 मिमी | 1100*1280*1300 मिमी |
| शुद्ध भार | 800 किलो | 700 किलो |
विशेषताएं
ए.कोर एल्गोरिथ्मः संकुचन तंत्रिका नेटवर्क (सीएनएन)
औद्योगिक अनुप्रयोग और सफलताएं:
बी.उच्च पहनने प्रतिरोध
सी.व्यापक निरीक्षण कवरेज और उच्च अनुकूलन क्षमता
डी.अनुकूलित निरीक्षण गति और न्यूनतम त्रुटि दर
ई.स्थिरता के लिए संगमरमर का आधार
एफ.दोहरी XY रैखिक एक्ट्यूएटर
आवेदन
DIP (डुअल इन-लाइन पैकेज) उत्पादन लाइनों में लहर मिलाप मशीन के बाद रणनीतिक रूप से तैनात,यह इनलाइन THT (थ्रू-होल टेक्नोलॉजी) AOI (ऑटोमेटेड ऑप्टिकल इंस्पेक्शन) प्रणाली एक महत्वपूर्ण भूमिका निभाती है।इसका प्राथमिक कार्य गलत तरीके से इकट्ठे इकाइयों की पहचान और सुधार करना है, जिससे बाद की मरम्मत की आवश्यकता को काफी कम किया जा सकता है और उत्पादन के समय को कम किया जा सकता है।यह समग्र उत्पादन उपज में काफी वृद्धि करता हैइस बहुमुखी उपकरण का व्यापक रूप से विभिन्न पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) के निरीक्षण के लिए उपयोग किया जाता है, जिसमें टीवी मेनबोर्ड, पीसी मेनबोर्ड, पावर सप्लाई बोर्ड,औद्योगिक नियंत्रण बोर्ड, छोटे घरेलू इलेक्ट्रॉनिक उपकरण, और कई अन्य प्रकार।
