Place of Origin: | China |
ब्रांड नाम: | HSTECH |
प्रमाणन: | CE |
Model Number: | HS-S5331R |
Minimum Order Quantity: | 1 set |
---|---|
मूल्य: | negotiable |
Packaging Details: | Wooden package |
Delivery Time: | 7~9 work days |
Payment Terms: | T/T, Western Union, MoneyGram |
Supply Ability: | 100 sets per month |
Product Name: | Tabletop Soldering Robot | Other Name: | Robotic Soldering Machine |
---|---|---|---|
Working Station: | Dual Working Station | Soldering Head: | Single Tip |
Rotation: | 360degree | System: | Manual Programming, Fast Swtiching |

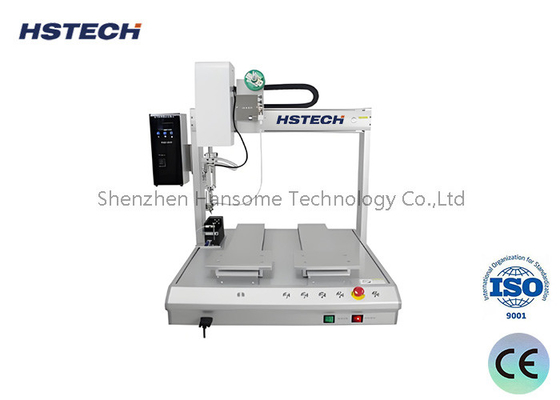

उच्च परिशुद्धता 4 अक्ष टेबलटॉप सोल्डरिंग रोबोट 360 डिग्री दोहरी कार्य स्टेशन के साथ

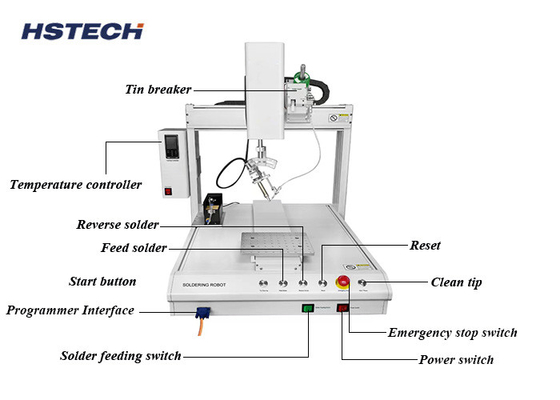

स्वचालित डेस्कटॉप सोल्डरिंग रोबोट:
स्वचालित बेंचटॉप मिलाप मशीन, यह पारंपरिक मैनुअल मिलाप के बजाय इस्तेमाल किया. उत्पादों को ठीक करने के लिए अनुकूलित जुड़नार बनाने, तापमान नियंत्रक हीटिंग मिलाप टिप,स्वयंचलित सलाद तार खिला, मशीन स्वचालित रूप से सेट कार्यक्रमों के अनुसार उत्पादों को मिलाप करेगा।
1, स्थिर संरचना, उच्च परिशुद्धता मिलाप।
2, बेंचटॉप/डेस्कटॉप प्रकार, स्थानांतरित करने और रखरखाव के लिए आसान।
3, कार्यक्रमों को सेट करने के लिए प्रत्येक बॉक्स का उपयोग करें, कार्यक्रम सीधे भंडारण और आयात कर सकते हैं।

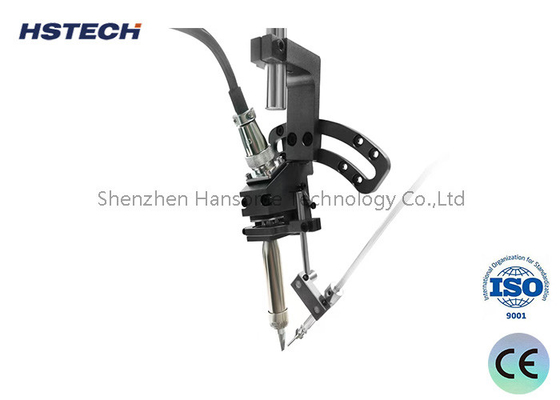

4, 360 डिग्री घूर्णन के लिए उपलब्ध मिलाप टिप/इस्त्री।
5, यात्रा दूरी 500*300*300*100 मिमी।
6, ऑटोमैटिक सोल्डर वायर फीडिंग।
7, स्पॉट, ड्रैग, सर्कल, वक्र और अन्य अनियमित पीसीबी पैनलों के लिए उपलब्ध है।
8, दोहरी मिलाप की नोक, दोहरी कार्य स्टेशन, परिपत्र कार्य में उच्च दक्षता, मशीन को हर समय काम करते रहने के लिए।
9सटीक टिन वॉल्यूम नियंत्रण और स्थिरता वेल्डिंग, मैन्युअल लोडिंग की तुलना में कम से कम 30% टिन वॉल्यूम बचा सकती है।
10, उच्च गुणवत्ता वाले हीटिंग और तापमान नियंत्रक, तापमान सटीकता ±2°C पर।
11, धुआं शुद्धिकरण फिल्टर प्रणाली, मिलाप लोहे के जीवनकाल का विस्तार, मिलाप की गुणवत्ता में सुधार।
12, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
अन्य विशेषताएंः
दोहरे कार्यस्थलों का डिजाइन
रोबोट में दो स्वतंत्र कार्यक्षेत्र या कार्यक्षेत्र होते हैं।
यह एक ही समय में दो अलग-अलग वेल्डिंग कार्य कर सकता है, जिससे उत्पादन दक्षता में सुधार होता है।
स्वचालित वेल्डिंग
रोबोट में स्वचालित सामग्री पिकिंग, पोजिशनिंग, वेल्डिंग और पूर्ण स्वचालित वेल्डिंग प्राप्त करने के लिए पता लगाने के कार्य हैं।
ऑपरेटर को केवल वेल्डेड इलेक्ट्रॉनिक घटकों या पीसीबी बोर्डों को लोड करने की आवश्यकता होती है, और रोबोट बाद में वेल्डिंग कार्य को पूरा कर सकता है।
उच्च सटीक स्थिति
यह रोबोट उच्च परिशुद्धता वाली स्थिति निर्धारण प्रणाली को अपनाता है, जो वेल्डिंग टिप को वेल्डिंग बिंदु के साथ सटीक रूप से संरेखित कर सकता है।
वेल्डिंग गुणवत्ता स्थिर है, जो वेल्डिंग सटीकता में काफी सुधार करती है।
लचीलापन
वेल्डिंग पथ और मापदंडों को विभिन्न वेल्डिंग आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
विभिन्न प्रकार की वेल्डिंग विधियों का समर्थन करता है, जैसे स्पॉट वेल्डिंग, वायर वेल्डिंग आदि।
एकीकृत डिजाइन
रोबोट वेल्डिंग स्टेशन, फीडिंग सिस्टम, कंट्रोल सिस्टम आदि को एकीकृत करता है।
यह कॉम्पैक्ट है और उपयोग के लिए सीधे डेस्कटॉप पर रखा जा सकता है।
मॉडल | HS-S5331R |
वोल्टेज | AC110V/220V,50/60Hz |
कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी |
आर अक्ष | 360 डिग्री |
सामग्री | उच्च अंत एल्यूमीनियम |
सोल्डरिंग तार का व्यास | 0.6~1.0 मिमी |
X/Y1/Y2/Z चलती गति | अधिकतम 300 मिमी/सेकंड |
चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
पुनरावृत्ति सटीकता | ±0.02 मिमी |
प्रोग्रामिंग | प्रशिक्षण लटकन के साथ मैनुअल प्रोग्राम |
नियंत्रण प्रणाली | नियंत्रण बोर्ड |
कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
दस्तावेज समर्थन | CAD/dwg प्रारूप |
लौह टिन की सफाई | वायु सफाई/वायुगत |
बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
वजन | 85 किलो |
मशीन का आयाम | 680*585*800 मिमी |
स्वचालित मिलाप मशीन का प्रयोग मुख्यतः इलेक्ट्रॉनिक्स विनिर्माण उद्योग में किया जाता है।इसका उपयोग मुख्य रूप से प्रक्रिया प्रक्रियाओं और सोल्डर प्रसंस्करण के लिए किया जाता है जो रिफ्लो सोल्डरिंग और वेव सोल्डरिंग में प्राप्त करना मुश्किल है.
यह विशेष रूप से मिश्रित सर्किट बोर्ड, गर्मी संवेदनशील घटकों, और एसएमटी बैक-एंड प्रक्रिया में संवेदनशील उपकरणों के लिए उपयुक्त है। वेल्डिंग, व्यापक रूप से पीसीबी बोर्ड वेल्डिंग लाइन, चार्जर प्लग वेल्डिंग में उपयोग किया जाता है,कनेक्टर मिलाप, डीसी अंत टिन, एलईडी प्रकाश पट्टी कनेक्शन और अन्य क्षेत्रों।
ऑटोमैटिक सोल्डरिंग रोबोट मैन्युअल सोल्डरिंग की जगह लेते हैं ताकि काम की दक्षता में सुधार और सोल्डरिंग की गुणवत्ता में सुधार हो सके।सर्किट बोर्ड और अन्य उत्पादन उद्योग, कनेक्टर, आरजे/नेटवर्क ट्रांसफार्मर, केबल, एफपीसीबी वेल्डिंग, सीओएफ वेल्डिंग, कंप्यूटर मदरबोर्ड, केबल, स्पीकर और मोटर्स गुणवत्ता वेल्डिंग उद्योग।
