| ब्रांड नाम: | HSTECH |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

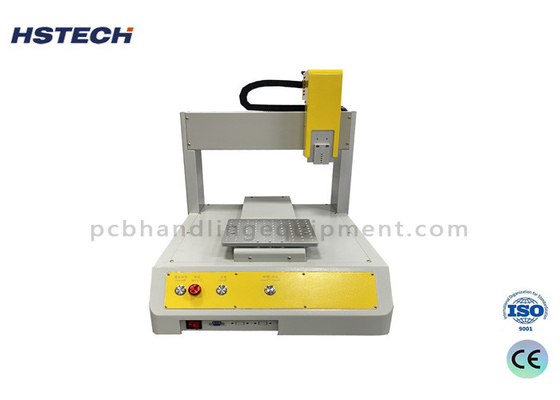

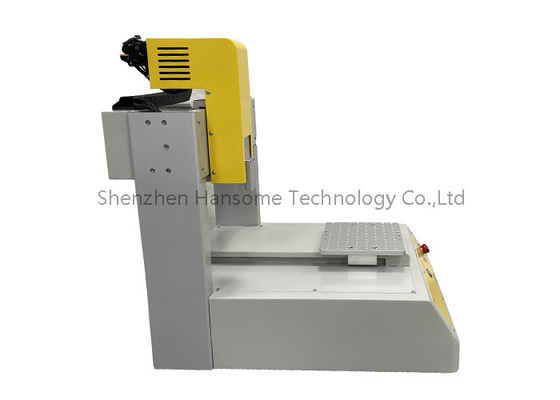

इलेक्ट्रॉनिक असेंबली के लिए आसान ऑपरेशन सिंगल प्लेटफॉर्म स्मॉल टाइप ग्लू एक्स वाई एक्सिस डिस्पेंसिंग मशीन
परिचय
गोंद डिस्पेंसिंग मशीन इलेक्ट्रॉनिक विनिर्माण, ऑटोमोबाइल विनिर्माण और अन्य उद्योगों में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है। इसका उपयोग उत्पादों की सतह या भागों पर गोंद या अन्य तरल पदार्थों को स्वचालित और सटीक रूप से लगाने के लिए किया जाता है।
सरल और कॉम्पैक्ट संरचना
सिंगल-प्लेटफॉर्म गोंद डिस्पेंसिंग मशीन एक सिंगल वर्किंग प्लेटफॉर्म डिज़ाइन को अपनाती है। समग्र संरचना मल्टी-प्लेटफॉर्म गोंद डिस्पेंसिंग मशीन की तुलना में सरल और अधिक कॉम्पैक्ट है, जिसमें एक छोटा पदचिह्न है, जो छोटे और मध्यम आकार की उत्पादन लाइनों के लिए उपयुक्त है।
सुविधाजनक और लचीला संचालन
गोंद डिस्पेंसिंग हेड X/Y अक्ष के साथ स्वतंत्र रूप से घूम सकता है, और प्रोग्रामिंग नियंत्रण के साथ, यह सटीक स्थिति और लचीला गोंद डिस्पेंसिंग प्राप्त कर सकता है। ऑपरेशन इंटरफ़ेस सरल और स्पष्ट है, जो श्रमिकों के लिए संचालित करना सुविधाजनक है।
उच्च और स्थिर गोंद डिस्पेंसिंग सटीकता
सर्वो मोटर ड्राइव और उच्च-सटीक गोंद डिस्पेंसिंग वाल्व माइक्रो-डिस्पेंसिंग प्राप्त कर सकते हैं, और बार-बार स्थिति सटीकता ±0.01 मिमी जितनी अधिक है। गोंद डिस्पेंसिंग गुणवत्ता स्थिर और विश्वसनीय है।
अनुप्रयोगों की विस्तृत श्रृंखला
सिंगल-प्लेटफॉर्म गोंद डिस्पेंसिंग मशीन का उपयोग विभिन्न उत्पादों जैसे पीसीबी बोर्ड, इलेक्ट्रॉनिक घटक और ऑटोमोटिव भागों के गोंद डिस्पेंसिंग और असेंबली के लिए किया जा सकता है। यह हॉट मेल्ट ग्लू, यूवी ग्लू और कंडक्टिव ग्लू जैसे विभिन्न प्रकार के गोंद के लिए उपयुक्त है।
स्वचालन को एकीकृत करना आसान है
सिंगल-प्लेटफॉर्म डिज़ाइन स्वचालित लोडिंग और अनलोडिंग, डिटेक्शन और अन्य उपकरणों के साथ एकीकरण के लिए अनुकूल है ताकि उत्पादन लाइन का स्वचालन महसूस हो सके।
कम रखरखाव लागत
मल्टी-एक्सिस मॉडल की तुलना में, सिंगल-प्लेटफॉर्म डिस्पेंसिंग मशीनों की संरचना और सिस्टम सरल हैं, कम रखरखाव लागत के साथ, और छोटे और मध्यम आकार के उद्यमों के लिए उपयुक्त हैं।
1. पीसी कंप्यूटर एलसीडी स्क्रीन ऑपरेशन, प्रोग्राम करना आसान, सीखने और समझने में आसान;
2. इसमें बिंदुओं, रेखाओं, चेहरों, चापों, वृत्तों को खींचने और अनियमित वक्रों के लगातार ट्विनिंग के कार्य हैं ताकि किसी भी 3डी गैर-समतल ट्रैक पथ को महसूस किया जा सके;
3. गोंद का आकार, गोंद की गति, डिस्पेंसिंग का समय, और गोंद को रोकने का समय सभी को पैरामीट्रिक किया जा सकता है;
4. विशेष डिस्पेंसिंग नियंत्रक के साथ, गोंद का आउटपुट स्थिर होता है, गोंद साफ होता है और गोंद लीक नहीं होता है;
5. उत्पाद की आंतरिक, बाहरी दीवार, ऊर्ध्वाधर सतह, अंतर और गोलाकार सतह में जल्दी से डॉट, रेखाएँ और वृत्त बनाएँ;
6. ग्राहकों की आवश्यकताओं के अनुसार, इसे फिक्स्चर, ग्लू गन, कंट्रोलर, हीटिंग तापमान नियंत्रण उपकरणों आदि से सुसज्जित किया जा सकता है।
7. वैकल्पिक 1-4 हेड डिस्पेंसिंग डिवाइस, एक ही समय में कई ग्लू गन काम की दक्षता को दोगुना करने के लिए;
8. सॉफ़्टवेयर में क्षेत्रीय प्रदर्शन, अनुवाद रोटेशन ऑपरेशन आदि जैसे कार्य हैं।
9. ट्रैपेज़ॉइडल त्वरण और मंदी, गति पूर्वावलोकन, माइक्रो लाइन इंटरपोलेशन और अन्य तकनीकों को अपनाएं;
10. सटीक स्थिति, त्वरित प्रतिक्रिया, स्थिर प्रदर्शन और लंबी सेवा जीवन के साथ उच्च गति, कम शोर वाले जापानी स्टेपिंग मोटर को कॉन्फ़िगर करें।
| मॉडल | HS-D441 |
| बिजली की आपूर्ति | 110V/220V 50-60Hz 350W |
| गोंद मिश्रण अनुपात | 1:1-10:1/अनुकूलन योग्य |
| डिस्पेंसिंग गति | 10-150g/5s(1:1 गोंद अनुपात के आधार पर) |
| डिस्पेंसिंग परिशुद्धता | गोंद की मात्रा±1%, गोंद का अनुपात±1% |
| X/Y/Z कार्यशील सीमा | 400*400*100mm(Z अक्ष घुमाया जा सकता है) |
| XYZ गति | अधिकतम 300mm/s |
| ड्राइव सिस्टम | स्टेपिंग मोटर + टाइमिंग बेल्ट |
| दोहराव | ±0.02mm |
| पैटर्न | रेखाएँ, वृत्त, चाप, निरंतर पथ, 3डी रैखिक प्रक्षेप |
| पॉटिंग परिशुद्धता | मात्रा±1%, अनुपात:±1% |
| प्रोग्रामिंग | टीच पेंडेंट |
| नियंत्रण | पीएलसी |
| लीक-प्रूफ फ़ंक्शन | वैक्यूम डिवाइस के साथ वाल्व |
| दस्तावेज़ समर्थन | सीएडी, कोरलड्रा |
| वज़न | 30kg |
| आयाम(L*W*H) | 48*64*60CM |
