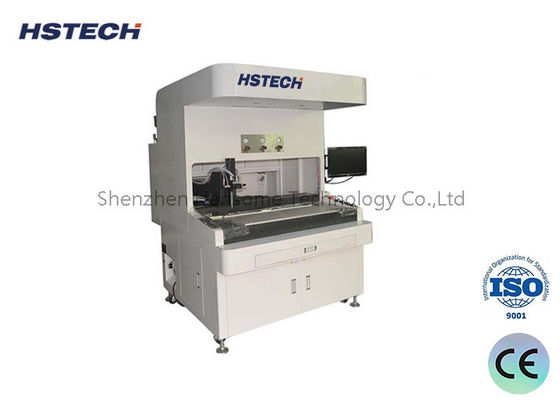

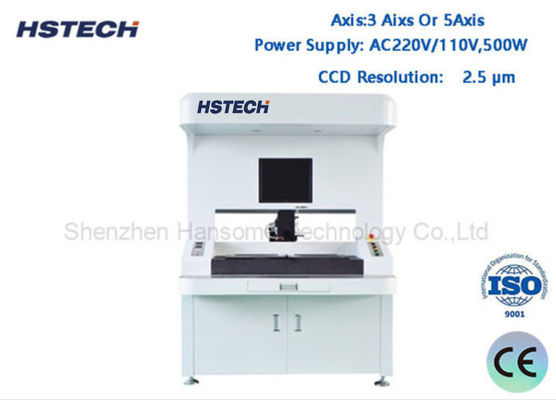

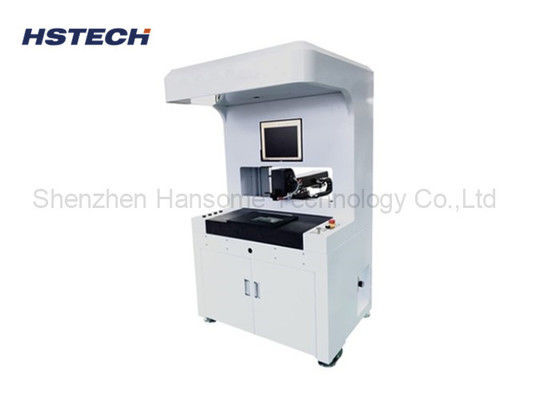

3 अक्ष सीसीडी पोजिशनिंग विजुअल गोंद वितरण मशीन दोहरी टेबल प्रणाली और एसएमटी पीसीबी असेंबली के लिए ± 0.02 मिमी सटीकता के साथ

3 अक्ष सीसीडी पोजिशनिंग विजुअल गोंद वितरण मशीन दोहरी टेबल प्रणाली और एसएमटी पीसीबी असेंबली के लिए ± 0.02 मिमी सटीकता के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-वीएस400
एमओक्यू: 1 पीसी
कीमत: negotiable
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50 पीसी/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
प्रोडक्ट का नाम:
3एक्सिस विजुअल ग्लू डिस्पेंसिंग मशीन
धुरी:
3 ऐक्स या 5 ऐक्स
मशीन का आयाम:
1060x1200x1700मिमी
सीसीडी संकल्प:
2.5 Μm
बिजली की आपूर्ति:
AC220V/110V,500W
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
50 पीसी/महीना
उत्पाद का वर्णन
एचएस-वीएस400 3 एक्सिस सीसीडी पोजिशनिंग डुअल टेबल विजुअल ग्लू डिस्पेंसिंग मशीन
हाई प्रिसिजन 3 एक्सिस सीसीडी पोजिशनिंग विजुअल ग्लू डिस्पेंसिंग मशीन डुअल टेबल सिस्टम के साथ, ±0.02 मिमी सटीकता, एसएमटी पीसीबी असेंबली लाइन के लिए स्वचालित डिस्पेंसिंग। उत्पादन दक्षता में सुधार करें और श्रम लागत कम करें।
उत्पाद अवलोकन
यह एचएस-वीएस400 3 एक्सिस सीसीडी पोजिशनिंग डुअल टेबल विजुअल ग्लू डिस्पेंसिंग मशीन आधुनिक एसएमटी, पीसीबी असेंबली और इलेक्ट्रॉनिक्स निर्माण लाइनों के लिए डिज़ाइन की गई एक उच्च-सटीकता स्वचालित डिस्पेंसिंग प्रणाली है। एक उन्नत सीसीडी विजन पोजिशनिंग सिस्टम (2.5 माइक्रोन रिज़ॉल्यूशन) और बुद्धिमान गति नियंत्रण से लैस, यह मशीन स्थिर दोहराव और तेज उत्पादन गति के साथ अत्यधिक सटीक ग्लू डिस्पेंसिंग सुनिश्चित करती है। डुअल-टेबल डिज़ाइन के साथ, यह निरंतर संचालन की अनुमति देता है - एक टेबल डिस्पेंस कर रही है जबकि दूसरी लोड/अनलोड कर रही है - उत्पादन दक्षता में काफी सुधार करती है।
मुख्य विशेषताएं
  • हाई-प्रिसिजन सीसीडी विजन पोजिशनिंग सिस्टम - मानव त्रुटि को कम करने वाले बुद्धिमान दृश्य पहचान प्रणाली के साथ सटीक संरेखण के लिए 2.5 माइक्रोन सीसीडी रिज़ॉल्यूशन
  • डुअल टेबल कंटीन्यूअस प्रोडक्शन - एक टेबल काम कर रही है जबकि दूसरी लोड/अनलोड कर रही है, बड़े पैमाने पर उत्पादन वातावरण के लिए एसएमटी लाइन दक्षता में काफी सुधार करती है
  • अल्ट्रा हाई एक्यूरेसी डिस्पेंसिंग - लगातार उत्पाद गुणवत्ता के लिए दोहराव सटीकता: ±0.02 मिमी पहचान सटीकता के साथ: ±0.0125 मिल
  • हाई-स्पीड प्रोडक्शन कैपेबिलिटी - अधिकतम गति: 1000 मिमी/मिनट उच्च-मात्रा निर्माण का समर्थन करता है
  • इंटेलिजेंट कंट्रोल सिस्टम - आसान संचालन और त्वरित सेटअप के लिए मैनुअल टीचिंग प्रोग्रामिंग मोड के साथ विंडोज-आधारित डिस्पेंसिंग सॉफ्टवेयर
  • इंडस्ट्रियल ग्रेड बिल्ड क्वालिटी - 24/7 औद्योगिक उत्पादन के लिए डिज़ाइन की गई स्थिर संरचना के साथ स्टेनलेस स्टील मशीन बॉडी
तकनीकी विनिर्देश
विनिर्देशविवरण
उत्पाद का नामविजुअल ग्लू डिस्पेंसिंग मशीन
मॉडलएचएस-वीएस400
ट्रांसमिशन ऊंचाई920±20 मिमी
टेबल का आकार300×400 मिमी
टेबल की मात्रासिंगल या डुअल टेबल (ग्राहक विन्यास योग्य)
फिक्स्चरअनुकूलित
सीसीडी रिज़ॉल्यूशन2.5 माइक्रोन
अधिकतम गति1000 मिमी/मिनट
ग्लू विस्कोसिटी रेंज≤5000 एलपीएस
दोहराव सटीकता±0.02 मिमी
पहचान सटीकता±0.0125 मिल
बिजली की आपूर्तिएसी220/110वी, 500W
एयर प्रेशर0.5~0.7 एमपीए
ग्लू टैंक10 लीटर, मैनुअल स्टिरिंग
प्रकाश स्रोतएलईडी प्रकाश स्रोत
लीनियर गाइड एडजस्टमेंटइंटेलिजेंट एडजस्ट
प्रोग्रामिंग मोडमैनुअल टीचिंग
सॉफ्टवेयरविंडोज + डिस्पेंसिंग सॉफ्टवेयर
स्प्रेइंग विधिस्वचालित
कुल शक्ति2.6 किलोवाट
मशीन बॉडीस्टेनलेस स्टील
मशीन का वजन600 किग्रा
मशीन आयाम1060×1200×1700 मिमी
3 अक्ष सीसीडी पोजिशनिंग विजुअल गोंद वितरण मशीन दोहरी टेबल प्रणाली और एसएमटी पीसीबी असेंबली के लिए ± 0.02 मिमी सटीकता के साथ 0
अनुप्रयोग उद्योग
  • एसएमटी पीसीबी असेंबली लाइन
  • उपभोक्ता इलेक्ट्रॉनिक्स निर्माण
  • एलईडी लाइटिंग उत्पादन
  • ऑटोमोटिव इलेक्ट्रॉनिक्स
  • सेमीकंडक्टर पैकेजिंग
  • स्मार्ट डिवाइस निर्माण
एचएस-वीएस400 विजुअल डिस्पेंसिंग मशीन क्यों चुनें?
आधुनिक इलेक्ट्रॉनिक्स निर्माण में, सटीकता और स्थिरता महत्वपूर्ण हैं। मैनुअल डिस्पेंसिंग या पारंपरिक मशीनों की तुलना में, एचएस-वीएस400 प्रदान करता है:
  • उच्च उत्पादन दक्षता
  • कम श्रम निर्भरता
  • कम ग्लू अपशिष्ट
  • अधिक स्थिर उत्पाद गुणवत्ता
  • उत्पादन लाइनों के लिए तेज आरओआई
समस्याएं जिन्हें हम हल करते हैं
कई एसएमटी निर्माता सामना करते हैं:
  • असंगत मैनुअल ग्लू डिस्पेंसिंग
  • कम उत्पादन गति
  • उच्च श्रम लागत
  • खराब डिस्पेंसिंग सटीकता
  • सामग्री अपशिष्ट और रीवर्क मुद्दे
एचएस-वीएस400 स्वचालन + विजन पोजिशनिंग तकनीक के साथ इन सभी समस्याओं को हल करता है।
