| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

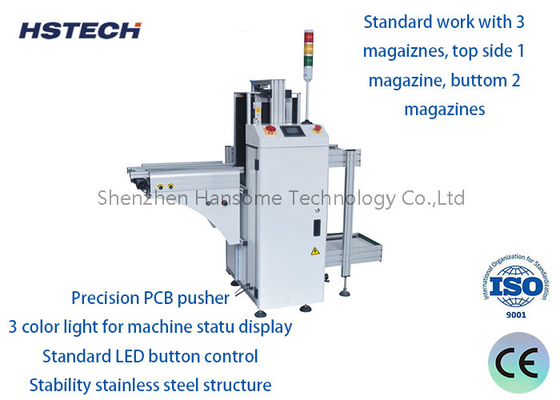

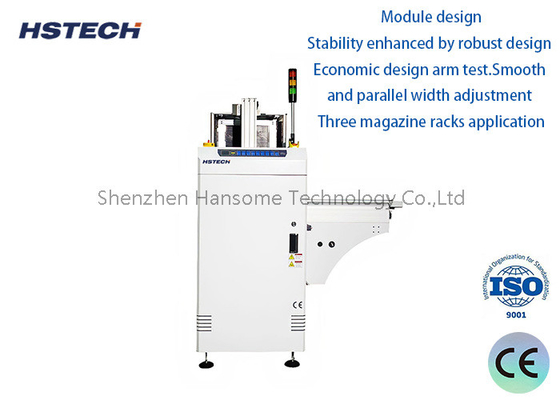

3 रंग प्रकाश 250 मिमी 330 मिमी पीसीबी लोडर पत्रिका लोडर SMT उत्पादन लाइन के लिए लगभग 6 सेकंड
परिचय
पीसीबी पत्रिका लोडर प्रिंटेड सर्किट बोर्ड (पीसीबी) को स्वचालित रूप से लोड करने और परिवहन के लिए एक विशेष उपकरण है।यह मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग में एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइनों में उपयोग किया जाता है.
निम्नलिखित पीसीबी पत्रिका लोडर के लिए एक विस्तृत परिचय है
उत्पाद का वर्णन:
पीसीबी पत्रिका लोडर पीसीबी बोर्डों को स्वचालित रूप से खिलाने और परिवहन के लिए एक उपकरण है।
यह रैक या कंटेनरों से पीसीबी बोर्ड निकाल सकता है और उन्हें एसएमटी उत्पादन लाइन की अगली प्रक्रिया में भेज सकता है।
मुख्य कार्य और विशेषताएं:
स्वचालित भोजनः पीसीबी बोर्डों को रैक या कंटेनर से रोबोटिक बांह के माध्यम से निकाला जाता है और स्वचालित रूप से उत्पादन लाइन में खिलाया जाता है।
कुशल संचरण: पीसीबी बोर्डों को जल्दी से अगली प्रक्रिया में स्थानांतरित करने के लिए कन्वेयर बेल्ट या स्लाइड जैसे तंत्रों का उपयोग करें।
मजबूत संगतताः विभिन्न प्रकार के उत्पादों की उत्पादन आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और मोटाई के पीसीबी बोर्डों पर लागू किया जा सकता है।
सटीक पोजिशनिंगः पीसीबी बोर्ड को सटीक रूप से पोजिशनिंग करने के लिए ऑप्टिकल सेंसर जैसी तकनीकों का उपयोग करें ताकि बाद की प्रक्रियाओं की सटीकता सुनिश्चित हो सके।
बुद्धिमान नियंत्रणः स्वचालित संचालन और डेटा निगरानी का एहसास करने के लिए पीएलसी नियंत्रण प्रणाली को अपनाएं।
दक्षता में सुधारः मैन्युअल संचालन को काफी कम करें और उत्पादन लाइन की परिचालन दक्षता में सुधार करें।
कामकाजी सिद्धांत:
पीसीबी बोर्डों को रैक या कंटेनरों में रखा जाता है।
पीसीबी पत्रिका लोडर की रोबोटिक बांह रैक/कंटेनर से पीसीबी बोर्ड निकालती है।
एक कन्वेयर बेल्ट या स्लाइड पीसीबी बोर्ड को उत्पादन लाइन के अगले चरण में ले जाता है।
पूरी प्रक्रिया मैन्युअल हस्तक्षेप के बिना नियंत्रण प्रणाली द्वारा स्वचालित रूप से पूरी की जाती है।
अनुप्रयोग परिदृश्य:
इसका उपयोग इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए एसएमटी उत्पादन लाइनों में व्यापक रूप से किया जाता है, जैसे मोबाइल फोन, कंप्यूटर, विद्युत उपकरण आदि।
पीसीबी असेंबली, वेल्डिंग, परीक्षण और अन्य प्रक्रियाओं से पहले एक महत्वपूर्ण भूमिका निभाते हैं।
अन्य स्वचालित उपकरणों जैसे प्लेसमेंट मशीन, रिफ्लो ओवन आदि के साथ सहयोग कर सकता है।
विशेषताएं
विनिर्देश
| मॉडल | HS-LD330 |
| उत्पाद का नाम | पीसीबी पत्रिका लोडर |
| परिवहन ऊंचाई | 920±20 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
लागू परिदृश्य
छोटे और मध्यम मात्रा वाले एसएमटी उत्पादन लाइनें (जैसे अनुसंधान एवं विकास, परीक्षण उत्पादन) ।
लचीला उत्पादन (पीसीबी मॉडल को अक्सर बदलने की आवश्यकता) ।
मैनुअल लोडिंग प्रतिस्थापन (ऑपरेटर श्रम तीव्रता को कम)
भविष्य के विकास के रुझान
बुद्धिमानः एआई विजुअल निरीक्षण के साथ संयुक्त, स्वचालित रूप से दोषपूर्ण पीसीबी उत्पादों की पहचान करें।
लचीलापनः मिश्रित लाइन उत्पादन (विभिन्न आकारों के पीसीबी के स्वचालित समायोजन) का समर्थन करें।
इंटरनेट ऑफ थिंग्स (IoT) एकीकरणः उपकरण की स्थिति की वास्तविक समय की निगरानी और पूर्वानुमान रखरखाव
