| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

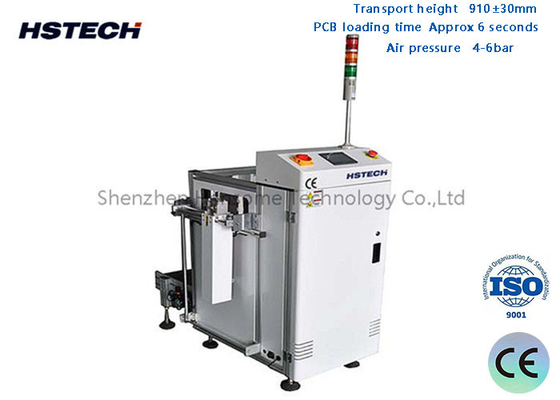

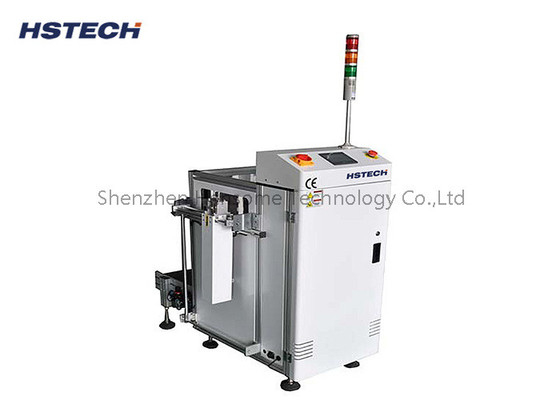

मल्टीपल मैगज़ीन पीसीबी लोडर 90 डिग्री एसएमटी बोर्ड लोडिंग मशीन 3 रंग प्रदर्शन के साथ
परिचय
मल्टीपल मैगज़ीन पीसीबी लोडर स्वचालित लोडिंग के लिए एक उपकरण है, जिसका उपयोग मुख्य रूप से प्रिंटेड सर्किट बोर्ड (पीसीबी) के उत्पादन और परीक्षण प्रक्रिया में किया जाता है।
कार्यात्मक अवलोकन:
पीसीबी शीट स्वचालित रूप से कई स्वतंत्र पीसीबी पत्रिकाओं से निकाली जा सकती है और बाद के उत्पादन या परीक्षण उपकरण को भेजी जा सकती है।
यह उत्पादन आवश्यकताओं के अनुसार स्वचालित रूप से विभिन्न ट्रे में पीसीबी शीट बदल सकता है।
पीसीबी शीट की सटीक स्थिति और खिला सुनिश्चित करने के लिए एक उन्नत दृश्य स्थिति प्रणाली से लैस।
यह उत्पादन लाइन पर अन्य उपकरणों जैसे प्लेसमेंट मशीन, रिफ्लो ओवन आदि के साथ समन्वय कर सकता है।
मुख्य विशेषता:
उत्पादन लचीलापन में सुधार के लिए कई स्वतंत्र पीसीबी ट्रे को जोड़ा जा सकता है।
चादरें लेने और रखने के लिए उच्च परिशुद्धता वाले मैनिपुलेटर या रोबोट हाथों का प्रयोग करें।
एक उन्नत विजुअल पोजिशनिंग सिस्टम से सुसज्जित है ताकि शीट की सटीक पोजिशनिंग सुनिश्चित हो सके।
पीसीबी शीट के विभिन्न प्रकार या आकारों के स्वचालित स्विचिंग का समर्थन करता है।
एकीकृत सुरक्षा सुरक्षा उपकरण, जैसे कि ग्रिड सेंसर, आपातकालीन स्टॉप स्विच आदि।
यह उत्पादन लाइन में अन्य उपकरणों के साथ अच्छा सिग्नल डॉकिंग और सिंक्रोनस नियंत्रण प्राप्त कर सकता है।
मुख्य घटक:
मैनिपुलेटर या रोबोटिक आर्म: पीसीबी शीट को स्वचालित रूप से पकड़ने और रखने के लिए प्रयोग किया जाता है।
विजुअल पोजिशनिंग सिस्टम: कैमरों, इमेज प्रोसेसिंग एल्गोरिदम आदि सहित
ट्रे स्विचिंग तंत्रः स्वचालित रूप से विभिन्न ट्रे में चादरें स्विच कर सकते हैं।
ट्रांसमिशन तंत्र: जैसे कन्वेयर बेल्ट, रोलर्स आदि, जिनका उपयोग शीट सामग्री के परिवहन के लिए किया जाता है।
कार्यक्रम नियंत्रण प्रणाली: पीएलसी या औद्योगिक कंप्यूटर पूरी तरह से स्वचालित नियंत्रण प्राप्त करने के लिए।
सुरक्षा सुरक्षा उपकरण: जैसे कि ग्रिड सेंसर, आपातकालीन स्टॉप स्विच आदि।
अनुप्रयोग परिदृश्य:
एसएमटी उत्पादन लाइनः पैच और रिफ्लो सोल्डरिंग प्रक्रियाओं के दौरान स्वचालित लोडिंग।
परीक्षण लिंकः परीक्षण उपकरण के सामने स्वचालित लोडिंग और पोजिशनिंग
नमूना उत्पादनः स्वचालित रूप से विभिन्न विनिर्देशों की पीसीबी शीट स्विच और लोड करें।
छोटे बैचों का उत्पादनः उत्पादन की दक्षता में सुधार और मैनुअल संचालन के बोझ को कम करना।
विशेषताएं
1, मॉड्यूल का सही कोण (90 डिग्री) डिजाइन।
2, बहुत कम 1200 मिमी लंबाई, वैकल्पिक रूप से कम 900 मिमी मशीन लंबाई।
3, लचीला तह पीसीबी धक्का।
4, 3 पत्रिकाएं उपलब्ध हैं।
5, चिकनी और समानांतर चौड़ाई समायोजन।
6,एसएमईएमए संगत।
विनिर्देश
| उत्पाद का नाम | 90 डिग्री पीसीबी लोडर मशीन |
| मशीन की लंबाई | 1200 मिमी या 900 मिमी |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| मैगज़ीन मात्रा | 3 पीसी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| प्रकाश की स्थिति | 3 रंग प्रदर्शन |
| संकेत | SMEMA |
