| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-CC300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

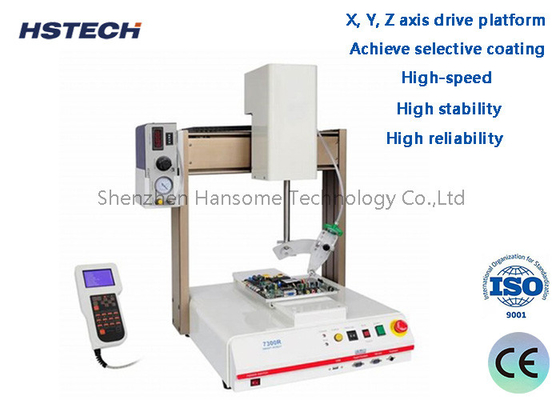

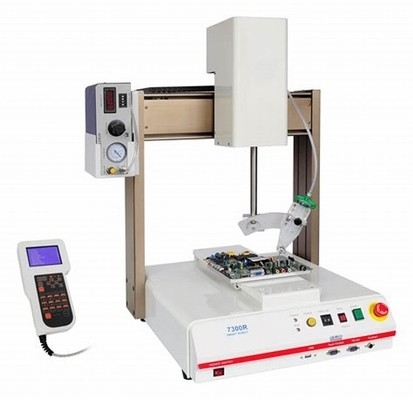

3अक्ष चुनिंदा कोटिंग मशीन गोंद वितरण मशीन सर्वो मोटर पेंच चालक मॉड्यूल के साथ इलेक्ट्रिक सिलेंडर
परिचय
3 अक्ष चुनिंदा कोटिंग मशीन एक उपकरण है जिसका उपयोग सामग्री को सटीक रूप से कोटिंग करने के लिए किया जाता है। यह तीन अक्षों में आंदोलन को नियंत्रित करके विशिष्ट क्षेत्रों को कोटिंग प्राप्त करता है,और विभिन्न कोटिंग अनुप्रयोगों के लिए उपयुक्त है, जैसे कोटिंग्स, गोंद, सीलेंट्स आदि।
निम्नलिखित 3 अक्ष चुनिंदा कोटिंग मशीन का एक सामान्य परिचय हैः
कार्य सिद्धांत:3Axis Selective Coating Machine एक नियंत्रण प्रणाली और एक मोशन कंट्रोलर का उपयोग तीन अक्षों (आमतौर पर X, Y और Z अक्षों) में उपकरण की गति को नियंत्रित करने के लिए करता है।कोटिंग हेड या नोजल की स्थिति और आंदोलन पथ को ठीक से नियंत्रित करके, सामग्री को वांछित आकार, मोटाई और लक्ष्य क्षेत्र पर एकरूपता में लेपित किया जा सकता है।
कोटिंग अनुप्रयोग:3Axis Selective Coating Machine विभिन्न प्रकार के कोटिंग अनुप्रयोगों के लिए उपयुक्त है, जिसमें इलेक्ट्रॉनिक असेंबली, अर्धचालक पैकेजिंग, ऑप्टिकल उपकरण, ऑटोमोटिव पार्ट्स, चिकित्सा उपकरण आदि शामिल हैं।इसका उपयोग सुरक्षात्मक परतों को कोटिंग करने के लिए किया जा सकता हैइसकी सटीक नियंत्रण क्षमताओं के कारण उच्च परिशुद्धता और उच्च गुणवत्ता वाली कोटिंग प्राप्त की जा सकती है।
नियंत्रण प्रणाली:3Axis Selective Coating Machine आमतौर पर एक उन्नत नियंत्रण प्रणाली से सुसज्जित होता है, जो कोटिंग मापदंडों के सटीक समायोजन और आंदोलन के पथों के प्रोग्रामिंग नियंत्रण को प्राप्त कर सकता है।ऑपरेटर उपयोगकर्ता इंटरफ़ेस के माध्यम से सेट और निगरानी कर सकते हैं, कोटिंग गति, कोटिंग मोटाई, कोटिंग क्षेत्र और अन्य मापदंडों को समायोजित करता है। कुछ मॉडलों में एक दृश्य मार्गदर्शन प्रणाली भी है जो वास्तविक समय में कोटिंग स्थिति की निगरानी और सुधार कर सकती है।
लाभः3Axis Selective Coating Machine के कुछ फायदे हैं। सबसे पहले यह अत्यधिक सटीक कोटिंग को सक्षम करता है, कोटेड सामग्री की एकरूपता और स्थिरता सुनिश्चित करता है। दूसरा,कोटिंग हेड के आंदोलन को नियंत्रित करकेइसके अलावा, ऑपरेटर नियंत्रण प्रणाली के माध्यम से मापदंडों को समायोजित कर सकता है और आवश्यकताओं के अनुसार कोटिंग क्षेत्र का चयन कर सकता है।
1एक्स, वाई, जेड अक्ष ड्राइव प्लेटफॉर्म फुजी सर्वो मोटर के साथ सटीक गेंद पेंच को अपनाता है।
2विभिन्न प्रकार के पीसीबी के लिए चयनात्मक कोटिंग प्राप्त करना।
3- सीधी रेखा, वृत्त, आर्क कोटिंग और वितरण।
4. प्रभावी ढंग से और समान रूप से घटकों के किनारे को कोट कर सकते हैं, स्प्रे छाया प्रभाव को समाप्त कर सकते हैं।
5. सटीकताः ±0.02 मिमी.
6उच्च गति, उच्च विश्वसनीयता, संचरण और नियंत्रण प्रणाली की उच्च स्थिरता के साथ।
7. 2 वाल्व उच्च घनत्व पीसीबी कोटिंग प्रक्रिया प्राप्त करने के लिए स्वचालित रूप से स्प्रे और कोटिंग क्रिया को स्विच कर सकते हैं।
8. स्मार्ट स्वचालित चौड़ाई समायोजन समारोह के साथ (बोर्ड चौड़ाई दर्ज करने के बाद स्वचालित रूप से समायोजित करें).
| उत्पाद का नाम | चुनिंदा अनुरूप कोटिंग मशीन |
| मॉडल | HS-CC300 |
| ट्रांसमिशन ऊंचाई | 920±20 मिमी |
| कन्वेयर की चौड़ाई | 50-450 मिमी/या अनुकूलित |
| प्रसारण | L से R, या R से L |
| घटक की ऊंचाई | ऊपर और नीचे अधिकतम 100 मिमी |
| पीसीबी बोर्ड के किनारे का आकार | ≥5 मिमी |
| परिवहन गति | 0-12000 मिमी/मिनट |
| 3 अक्ष ड्राइव गति | 800 मिमी/सेकंड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| भंडारण कार्यक्रम | 1000 तक |
| विद्युत आपूर्ति | AC220/110V |
| वायु दबाव | 4 किलोग्राम/सेमी2 |
| गोंद टैंक | 10 लीटर, मैन्युअल हलचल |
| नियंत्रण मोड | औद्योगिक पीसी+मोशन कंट्रोल कार्ड |
| रैखिक गाइड समायोजन | बुद्धिमान समायोजन |
| प्रोग्रामिंग मोड | मार्गदर्शन शिक्षण |
| संचार पोर्ट | SMEMA |
| प्रकाश स्रोत | स्वयं से लैस प्रकाश स्रोत |
| पहचान प्रकाश स्रोत | स्व-सज्जित |
| सॉफ्टवेयर | विंडोज+कोटिंग सॉफ्टवेयर |
| ड्राइविंग मोटर | स्टेपर मोटर ((2pcs) |
| 3 अक्ष ड्राइविंग मोड | सर्वो मोटर + स्क्रू ड्राइवर मॉड्यूल + इलेक्ट्रिक सिलेंडर |
| रबर वाल्वों की संख्या | 1 छिड़काव वाल्व+ 1 वितरण वाल्व |
| छिड़काव की चौड़ाई | 3-20 मिमी |
| छिड़काव विधि | स्वचालित |
| कुल शक्ति | 2.6 किलोवाट |
| मशीन का शरीर | स्टेनलेस स्टील |
| मशीन का वजन | 600 किलोग्राम |
| मशीन का आयाम | 1060x1200x1700 मिमी |
2गोंद के अनुसार, इसे विभाजित किया जा सकता हैः एकल तरल वितरण उपकरण, डबल तरल वितरण उपकरण, बहु-घटक वितरण उपकरण, आदि।
3वर्गीकरण के अनुसार, इसे विभाजित किया जा सकता हैः धागा वितरण उपकरण, स्पीकर वितरण उपकरण, मोबाइल फोन बटन वितरण उपकरण, पैच वितरण उपकरण, बोर्ड वाइपर,आदि।
4गोंद की विशेषताओं के अनुसार, इसे विभाजित किया जा सकता हैः सिलिकॉन गोंद वितरण उपकरण, यूवी गोंद वितरण उपकरण, और एसएमटी लाल गोंद वितरण उपकरण।
5नियंत्रण अक्षों की संख्या के अनुसार, इसे विभाजित किया जा सकता हैः दो-अक्षीय वितरण उपकरण, तीन-अक्षीय वितरण उपकरण, चार-अक्षीय वितरण उपकरण आदि।
