| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-डी441 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

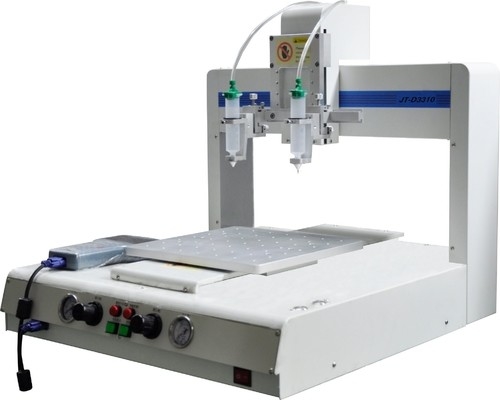

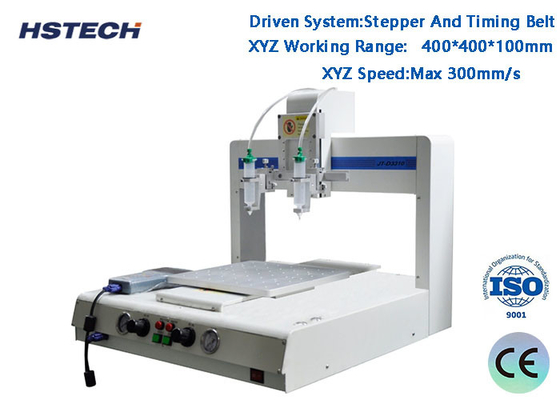

एलसीडी स्क्रीन ऑपरेशन के साथ हाई स्पीड स्टेपर और टाइमर बेल्ट 4 एक्सिस गोंद वितरण मशीन
एसएमटी वितरण मशीन का परिचय
गोंद वितरण मशीन: गोंद वितरण मशीन, जिसे गोंद आवेदक, गोंद वितरण मशीन, गोंद वितरण मशीन आदि के रूप में भी जाना जाता है,एक स्वचालित मशीन है जो तरल पदार्थ को नियंत्रित करने और उत्पाद की सतह पर या उत्पाद के अंदर तरल पदार्थ को टपकाने और कोटिंग करने में माहिर हैडिस्पेंसर मशीन का उपयोग मुख्य रूप से उत्पाद प्रक्रिया में गोंद, पेंट और अन्य तरल पदार्थों को प्रत्येक उत्पाद की सटीक स्थिति पर सटीक रूप से इंगित करने, इंजेक्ट करने, लागू करने और ड्रिप करने के लिए किया जाता है।यह डॉटिंग का एहसास करने के लिए इस्तेमाल किया जा सकता है, रेखांकन रेखाएं, गोलाकार या आर्क आकार।
डिस्पेंसर मशीनों का वर्गीकरण
1ऑपरेशन मोड के वर्गीकरण के अनुसार, इसे विभाजित किया जा सकता हैः मैनुअल डिस्पेंसर उपकरण, अर्ध-स्वचालित डिस्पेंसर उपकरण, और पूरी तरह से स्वचालित डिस्पेंसर उपकरण।
2गोंद के अनुसार, इसे विभाजित किया जा सकता हैः एकल तरल वितरण उपकरण, डबल तरल वितरण उपकरण, बहु-घटक वितरण उपकरण, आदि।
3वर्गीकरण के अनुसार, इसे विभाजित किया जा सकता हैः धागा वितरण उपकरण, स्पीकर वितरण उपकरण, मोबाइल फोन बटन वितरण उपकरण, पैच वितरण उपकरण, बोर्ड वाइपर,आदि।
4गोंद की विशेषताओं के अनुसार, इसे विभाजित किया जा सकता हैः सिलिकॉन गोंद वितरण उपकरण, यूवी गोंद वितरण उपकरण, और एसएमटी लाल गोंद वितरण उपकरण।
5नियंत्रण अक्षों की संख्या के अनुसार, इसे विभाजित किया जा सकता हैः दो-अक्षीय वितरण उपकरण, तीन-अक्षीय वितरण उपकरण, चार-अक्षीय वितरण उपकरण आदि।
डिस्पेंसर मशीन कैसे काम करती है?
डिस्पेंसर मशीन का कार्य सिद्धांत यह है कि गोंद की बोतल (सर्पिंज) में संपीड़ित हवा डाली जाती है, और गोंद पिस्टन कक्ष से जुड़ी फीड पाइप में दबाया जाता है।जब पिस्टन ऊपर स्ट्रोक पर हैजब पिस्टन नीचे की ओर धकेलता है, जब गोंद सुई वितरित की जाती है, तो गोंद सुई के मुंह से बाहर दबाया जाता है।गोंद की मात्रा पिस्टन के डाउनस्ट्रोक की दूरी से निर्धारित होती है, जिसे मैन्युअल रूप से समायोजित किया जा सकता है या प्रोग्रामिंग के माध्यम से नियंत्रित किया जा सकता है।
विनिर्देश
| मॉडल | HS-D441 |
| विद्युत आपूर्ति | 110V/220V 50-60Hz 350W |
| गोंद मिश्रण अनुपात | 11-10:1/अनुकूलन योग्य |
| वितरण की गति | 10-150g/5s (गोंद अनुपात 1:1 के आधार पर) |
| वितरण की सटीकता | गोंद की मात्रा ± 1%, गोंद अनुपात ± 1% |
| एक्स/वाई/जेड कार्यक्षेत्र | 400*400*100mm ((Z अक्ष घुमाया जा सकता है) |
| XYZ गति | अधिकतम 300 मिमी/सेकंड |
| ड्राइव प्रणाली | स्टेपिंग मोटर + टाइमिंग बेल्ट |
| पुनरावृत्ति | ±0.02 मिमी |
| पैटर्न | रेखाएं, वृत्त, आर्क, निरंतर पथ, 3D रैखिक अंतरालन |
| पॉटिंग की सटीकता | मात्रा ± 1%, अनुपातः ± 1% |
| प्रोग्रामिंग | शिक्षण लटकन |
| नियंत्रण | पीएलसी |
| लीक-प्रूफ फ़ंक्शन | वैक्यूम उपकरण वाला वाल्व |
| दस्तावेज़ समर्थन | सीएडी, कोरलड्रा |
| वजन | 40 किलो |
| आयाम ((L*W*H) |
616*685*645 मिमी
|
