| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-CC300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

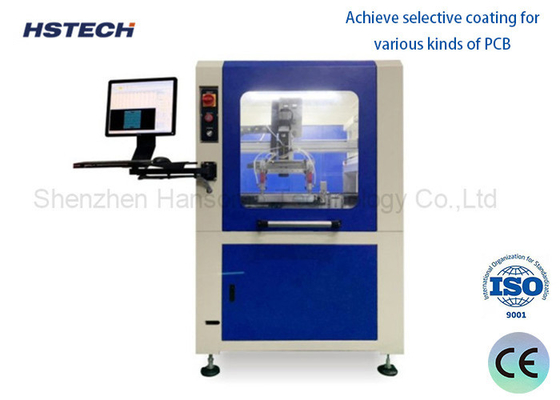

पीसीबीए एसएमटी बैकस्टेज के लिए 1 स्प्रे और 1 डिस्पेंसर वाल्व 3एक्सिस सेलेक्टिव कोटिंग मशीन
परिचय:
ए3 अक्ष चुनिंदा कोटिंग मशीनएक विशेष उपकरण है जिसका उपयोग विभिन्न विनिर्माण प्रक्रियाओं में विशेष रूप से इलेक्ट्रॉनिक्स और ऑप्टिक्स उद्योगों में किया जाता है।इसका प्राथमिक कार्य एक सब्सट्रेट या घटक के विशिष्ट क्षेत्रों पर चुनिंदा रूप से कोटिंग्स लागू करना है.
विशेषताएं:
1एक्स, वाई, जेड अक्ष ड्राइव प्लेटफॉर्म फुजी सर्वो मोटर के साथ सटीक गेंद पेंच को अपनाता है।
2विभिन्न प्रकार के पीसीबी के लिए चयनात्मक कोटिंग प्राप्त करना।
3- सीधी रेखा, वृत्त, आर्क कोटिंग और वितरण।
4. प्रभावी ढंग से और समान रूप से घटकों के किनारे को कोट कर सकते हैं, स्प्रे छाया प्रभाव को समाप्त कर सकते हैं।
5. सटीकताः ±0.02 मिमी.
6उच्च गति, उच्च विश्वसनीयता, संचरण और नियंत्रण प्रणाली की उच्च स्थिरता के साथ।
7. 2 वाल्व उच्च घनत्व पीसीबी कोटिंग प्रक्रिया प्राप्त करने के लिए स्वचालित रूप से स्प्रे और कोटिंग क्रिया को स्विच कर सकते हैं।
8. स्मार्ट स्वचालित चौड़ाई समायोजन समारोह के साथ (बोर्ड चौड़ाई दर्ज करने के बाद स्वचालित रूप से समायोजित करें).
मशीन विनिर्देश
| उत्पाद का नाम | चुनिंदा अनुरूप कोटिंग मशीन |
| मॉडल | HS-CC300 |
| ट्रांसमिशन ऊंचाई | 920±20 मिमी |
| कन्वेयर की चौड़ाई | 50-450 मिमी/या अनुकूलित |
| प्रसारण | L से R, या R से L |
| घटक की ऊंचाई | ऊपर और नीचे अधिकतम 100 मिमी |
| पीसीबी बोर्ड के किनारे का आकार | ≥5 मिमी |
| परिवहन गति | 0-12000 मिमी/मिनट |
| 3 अक्ष ड्राइव गति | 800 मिमी/सेकंड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| भंडारण कार्यक्रम | 1000 तक |
| विद्युत आपूर्ति | AC220/110V |
| वायु दबाव | 4 किलोग्राम/सेमी2 |
| गोंद टैंक | 10 लीटर, मैन्युअल हलचल |
| नियंत्रण मोड | औद्योगिक पीसी+मोशन कंट्रोल कार्ड |
| रैखिक गाइड समायोजन | बुद्धिमान समायोजन |
| प्रोग्रामिंग मोड | मार्गदर्शन शिक्षण |
| संचार पोर्ट | SMEMA |
| प्रकाश स्रोत | स्वयं से लैस प्रकाश स्रोत |
| पहचान प्रकाश स्रोत | स्व-सज्जित |
| सॉफ्टवेयर | विंडोज+कोटिंग सॉफ्टवेयर |
| ड्राइविंग मोटर | स्टेपर मोटर ((2pcs) |
| 3 अक्ष ड्राइविंग मोड | सर्वो मोटर + स्क्रू ड्राइवर मॉड्यूल + इलेक्ट्रिक सिलेंडर |
| रबर वाल्वों की संख्या | 1 छिड़काव वाल्व+ 1 वितरण वाल्व |
| छिड़काव की चौड़ाई | 3-20 मिमी |
| छिड़काव विधि | स्वचालित |
| कुल शक्ति | 2.6 किलोवाट |
| मशीन का शरीर | स्टेनलेस स्टील |
| मशीन का वजन | 600 किलोग्राम |
| मशीन का आयाम | 1060x1200x1700 मिमी |
आवेदन
इलेक्ट्रॉनिक्स निर्माण:
ऑप्टिक्स:
चिकित्सा उपकरण:
एयरोस्पेस और ऑटोमोटिव:
सामान्य निर्माण:
