| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-वीडी331 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 पीसी |

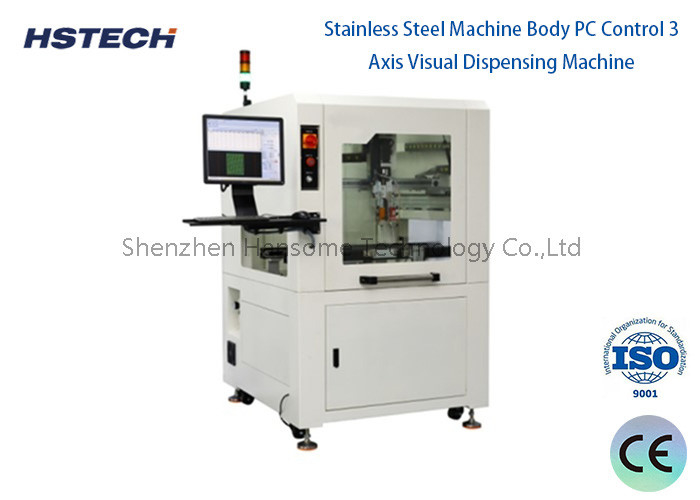

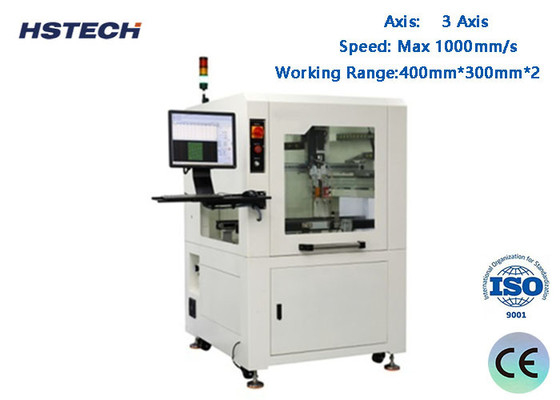

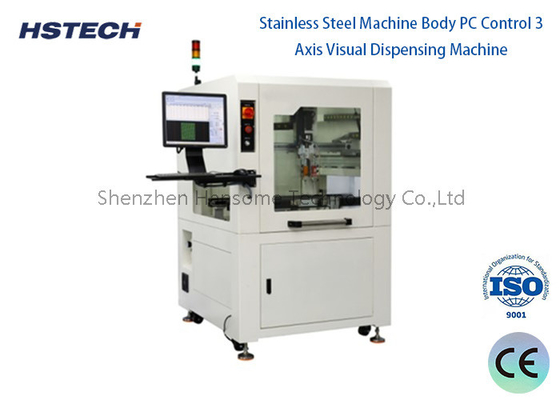

स्टेनलेस स्टील मशीन शरीर पीसी नियंत्रण 3 अक्ष दृश्य वितरण मशीन
विनिर्देश
| मॉडल | HS-VD331 |
| वोल्टेज | AC110V/220V,50/60Hz,Meanwell ब्रांड |
| वायु दबाव | 0.5-0.7Mpa |
| प्रकाश स्रोत | एलईडी स्रोत |
| एक्स/वाई/जेड कार्य सीमा | 400 मिमी*300 मिमी*2 |
| एक्सवाईजेड गति | 1000 मिमी/सेकंड |
| Y प्लेटफार्म | 190*150 मिमी |
| पुनरावृत्ति सटीकता | 0.02 मिमी |
| गुले चिपचिपाहट सीमा | अधिकतम ≤5000LPS |
| मोटर | स्टेपर मोटर |
| चालित प्रणाली | एक्स/वाई, जेड अक्ष के पेंच के लिए टाइमिंग ब्लेट |
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लोड क्षमता | X/Y:10kg,Z:5kg |
| रैखिक मार्गदर्शक | सीएसके (ताइवान का ब्रांड) |
| फोटोइलेक्ट्रिक स्विच | (जर्मन ब्रांड) |
| संचालन प्रणाली | खिड़कियाँ |
| सकल वजन | 600 किलोग्राम |
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
