| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |
पीसीबी के लिए उच्च परिशुद्धता वाले स्टेपर मोटर के साथ रोबोट सोल्डरिंग मशीन
परिचय

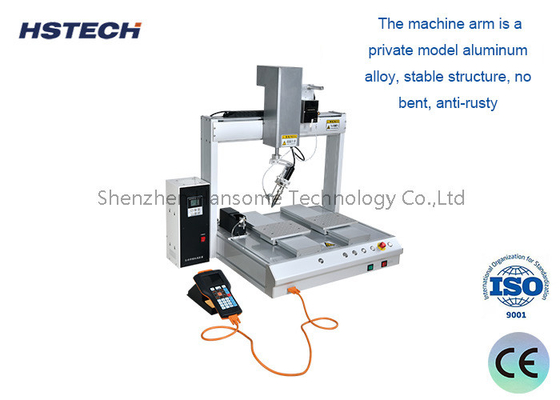

यह स्वचालित सोल्डरिंग मशीन एक डेस्कटॉप मॉडल सोल्डरिंग रोबोट है, मशीन स्टेपर मोटर और टाइमिंग बेल्ट संचालित प्रणाली को अपनाती है। पूरी मशीन उच्च गुणवत्ता वाले सटीक हाईविन रैखिक गाइड और एयरटेक सिलेंडर के साथ असेंबल की गई है। सोल्डर किए जाने वाले पीसीबी या उत्पाद को अनुकूलित फिक्स्चर द्वारा ठीक किया जाता है। मशीन स्पॉट वेल्डिंग, पुल वेल्डिंग, स्वचालित सफाई और स्थान सुधार, प्रजनन, सरणी, स्वचालित पोजिशनिंग आदि के साथ। साथ ही मशीन रखरखाव और संचालन में आसान है, जिससे उत्पादन क्षमता में काफी सुधार होता है।
विशेषताएँ
1, 4-अक्षीय कार्य, X/Y/Z और R रोटेशन मूविंग, कई कोण सोल्डरिंग उद्देश्य प्राप्त करें।
2, रोबोट, पॉवरमैन की जगह, श्रम लागत को बहुत अधिक बचा सकता है।
3, सोल्डरिंग हेड को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को नुकसान से बचा सकता है।

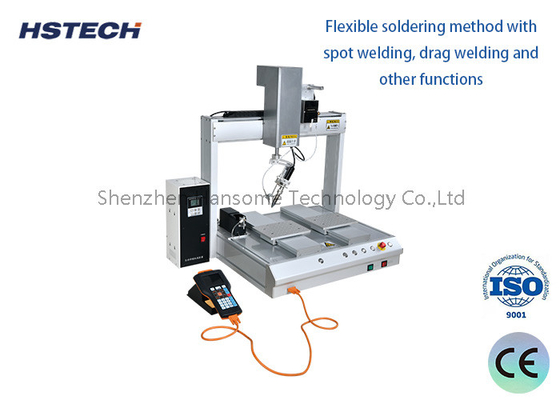

4, मशीन स्पॉट वेल्डिंग, ड्रैग वेल्डिंग का समर्थन करती है।
5,उत्पाद के प्रमुख स्थान को संरेखित करने के लिए आयरन हेड का आधार बिंदु के रूप में उपयोग करें, एंटर कुंजी दबाएं, प्रोग्राम स्वचालित रूप से सिस्टम में इस बिंदु को उत्पन्न करेगा, फिर बिंदु और इतने पर के बारे में डेटा सेट करना।
6, उच्च परिशुद्धता का उपयोग करनास्टेपर मोटर और टाइमिंग बेल्ट संचालित प्रणाली, और उन्नत मोशन कंट्रोल एल्गोरिदम गति स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए।
7, मशीन में स्वचालित सफाई फ़ंक्शन है, जो सोल्डरिंग प्रक्रिया को अधिक स्थिर बना सकता है, और सोल्डरिंग आयरन के जीवनकाल का विस्तार कर सकता है।
8, हैंडहेल्ड एलसीडी टीचिंग पेंडेंट के साथ, प्रोग्रामिंग सरल और सीखने में आसान है।
ऑपरेशन सावधानियां
1. तापमान को समायोजित करते समय, कृपया सोल्डर किए जाने वाले आइटम के अनुसार सोल्डरिंग टेबल के तापमान को समायोजित करें, ताकि तापमान बहुत अधिक या बहुत कम न हो, जिससे सोल्डरिंग विफल हो सकती है।
2. सोल्डरिंग करते समय, कृपया असमान सोल्डरिंग स्पॉट से बचने के लिए सोल्डरिंग आयरन को कसकर पकड़ें जो हाथ हिलने के कारण होते हैं।
3. सोल्डरिंग करते समय, कृपया एक ही सोल्डरिंग पॉइंट पर बहुत अधिक सोल्डर का उपयोग न करें, ताकि सोल्डरिंग पॉइंट बड़ा न हो।
4. कृपया सोल्डर को साफ करने के लिए सोल्डर सकर का उपयोग करें, ताकि अगले वेल्डिंग पर असर न पड़े।
5. यदि उपकरण रखरखाव के कारण मरम्मत की आवश्यकता है, तो आपको उपयोग के लिए व्यवस्थापक से आवेदन करना होगा और पूरा होने पर रिकॉर्ड के साथ इसे वापस करना होगा।
विशिष्टता
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| X/Y/Z कार्य सीमा | 300*300*100mm |
| R अक्ष | 360 डिग्री |
| X/Y/Z गति | अधिकतम 300mm/s |
| संचालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक गाइड | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| सटीकता दोहराएँ | ±0.02mm |
| प्रोग्रामिंग | टीच पेंडेंट के साथ मैनुअल प्रोग्रामिंग |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| प्रोग्राम भंडारण |
यह एक हजार सेट प्रोसेसिंग डेटा और एक सिंगल स्टोर कर सकता है
प्रोसेसिंग फ़ाइल 3M तक स्टोरेज स्पेस पर कब्जा कर सकती है
(पांच हजार प्रोसेसिंग पॉइंट)
|
| फ़ाइल संग्रहण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, सिंगल प्रोसेसिंग फ़ाइल अप टू
3M स्टोरेज स्पेस (100,000 प्रोसेसिंग पॉइंट)
|
| दस्तावेज़ समर्थन | सीएडी |
| आयरन टिन सफाई | एयर क्लीनिंग/न्यूमेटिक |
| बाहरी इंटरफ़ेस | USB+RS232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वज़न | 48kg |
| मशीन आयाम |
520*585*800mm |
