| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-300 एचएस-450 एचएस-600 एचएस-700 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 सेट |

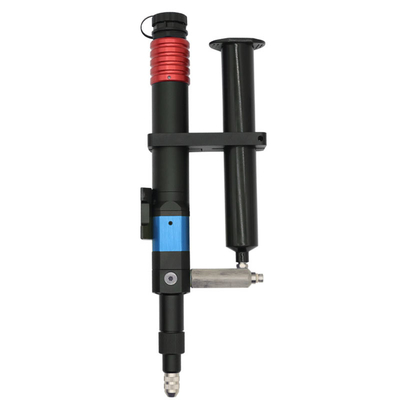

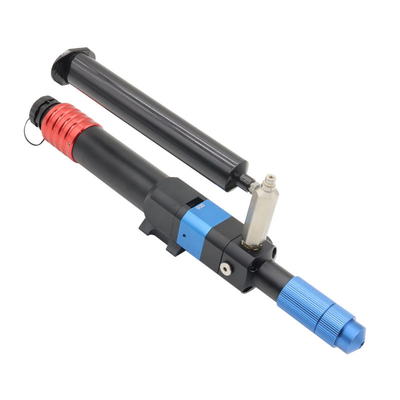

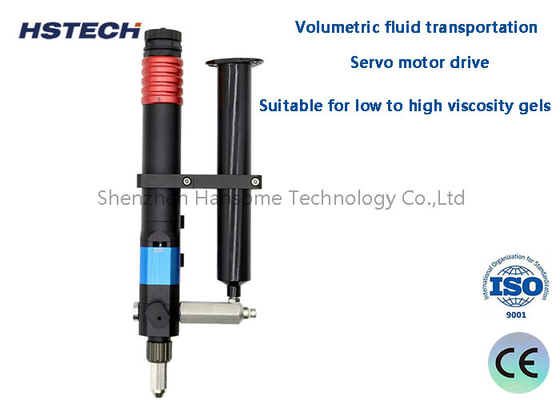

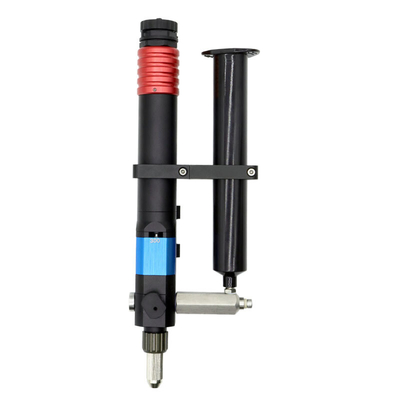

वॉल्यूमेट्रिक फ्लूइड ट्रांसपोर्ट सर्वो मोटर ड्राइव सिंगल ट्यूब स्क्रू वाल्व HS-300 HS-450 HS-600 HS-700
मशीन का परिचय
सिंगल ट्यूब स्क्रू वाल्व उच्च परिशुद्धता मात्रात्मक संचरण अवसरों की एक किस्म के लिए उपयुक्त सटीक आयतन माप और संवहन उत्पाद हैं।एकल घटक पेंच पंप सर्पिल संरचना डिजाइन को अपनाता है, पेंच और स्टेटर स्व-सीलिंग डिजाइन हैं, मात्रात्मक परिवहन कार्य को महसूस करने के लिए स्टेटर गुहा में पेंच घूमता है। परिवहन प्रक्रिया माध्यम पर कतरनी प्रभाव का उत्पादन नहीं करती है,और माध्यम की विशेषताओं को प्रभावित नहीं करता है. एक ही समय में मोटर सक्शन वापस के माध्यम से उलट दिया जा सकता है, आसानी से चिपकने वाला टूटने का एहसास करने के लिए, ड्रिपिंग की वितरण प्रक्रिया के लिए सही समाधान, खींचने की समस्या।
1वॉल्यूमेट्रिक द्रव परिवहन।
2.सर्वो मोटर ड्राइव.
3सूक्ष्म अनुप्रयोग के लिए उपयुक्त अभिसारी सर्पिल रोटर।
4उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टेटर।
5सूक्ष्म अनुप्रयोगों के लिए हल्का वितरण वाल्व।
6कम से उच्च चिपचिपाहट वाले जेल के लिए उपयुक्त है।
7स्थिर गोंद उत्पादन और उच्च वितरण सटीकता।
8.कोई टपकने या खींचने की समस्या नहीं.
कार्य सिद्धांत
1एकल-ट्यूब स्क्रू वाल्व (एक-भाग स्क्रू वाल्व) की आयतन माप और भरने की प्रणाली, रोटर और स्टेटर के बीच एक हेर्मेटिक डिजाइन के साथ, अनंत पिस्टन सिद्धांत पर आधारित है।और रोटर स्टैटर कोर के अंदर घूर्णन करने के लिए तरल की कम से उच्च चिपचिपाहट के तरल पदार्थों के लिए colloid की मात्रात्मक वितरण प्राप्त करने के लिए.
2प्रत्येक अनुप्रयोग का मूल वॉल्यूमेट्रिक डिलीवरी मीटरिंग पंपों पर आधारित है जो दबाव स्थिरता और पंप की रैखिक विशेषताओं को सुनिश्चित कर सकते हैं।पंप की गति के बीच संबंध का निर्धारण, समय और प्रवाह दर, ताकि स्थिर सामग्री को समय या पंप की घूर्णन गति से मापा जा सके।
3कम से उच्च चिपचिपाहट, घर्षण प्रतिरोधी और संरचना के प्रति संवेदनशील उच्च भरा हुआ तरल पदार्थ, चिपचिपाहट से प्रभावित नहीं होता है।

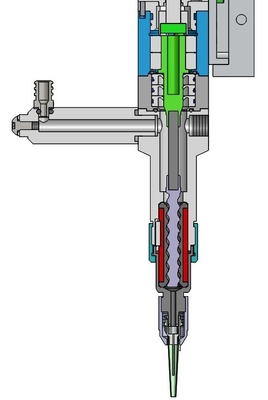

पेंच वाल्वों के लिए स्टेटर और रोटर
1स्टेटर कोर FFKM, FKM, NBR, वैकल्पिक से बना है। स्टेटर आवास AL 7075 से बना है और सतह उच्च सतह खत्म बढ़ाने के लिए घूर्णी पीसने के बाद ठीक जमीन है।सतह उच्च सतह खत्म बढ़ाने के लिए चक्रवात पीसने के बाद ठीक पीसा जाता हैस्टेटर कोर और स्टेटर आवास स्टेटर और रोटर फिट की सटीकता सुनिश्चित करने के लिए डाई-कास्ट हैं।
2. ड्राइव शाफ्ट की सामग्री SUS304 है, सतह उच्च सतह खत्म (0.40) को बढ़ाने के लिए सीएनसी लेथ मशीनिंग के बाद ठीक पीसने है। लचीला शाफ्ट perfluoroelastomer के साथ लिपटे है,जो सुनिश्चित करता है कि पेंच ड्राइव रॉड के उच्च गति घूर्णन के साथ अथाह नहीं किया जाएगा (अधिकतम गति 2 तक हो सकता है.2 रिवोल्यूशन/सेकंड) ।
3पेंच की सामग्री आयातित स्टेनलेस स्टील है।जिनकी सतह चक्रवात पीसने के बाद बारीक पीस दी जाती है और फिर उच्च सतह खत्म और पहनने के प्रतिरोध को बढ़ाने के लिए टाइटेनियम के साथ लेपित होती हैसिरेमिक सामग्री भी उपलब्ध है।
4रोटर और स्टेटर का संयोजन एक सील स्थान बनाता है, और मोटर लगातार रोटर को घुमाकर गोंद कणों को बाहर निकालता है ताकि एक स्थिर थूक प्रभाव बन सके।
विनिर्देश
| पैरामीटर/मॉडल | एचएस-300 | HS-450 | एचएस-600 | एचएस-700 |
| प्रति मोड़ के लिए थ्रूपुट | 0.01ML | 0.05ML | 0.02ML | 0.06ML |
| आकार | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| वजन | 425 ग्राम | 450 ग्राम | 610 ग्राम | 610 ग्राम |
| इनपुट दबाव | 0-6बार | 0-6बार | 0-6बार | 0-6बार |
| अधिकतम आउटपुट दबाव | 20bar | 20bar | 20bar | 10bar |
| वॉल्यूमेट्रिक प्रवाह | 0.12-1.48ml/min | 0.5-6.0ml/min | 1.46.06 मिलीलीटर/मिनट | 5.3-60.0ml/min |
| लागू कोलोइड चिपचिपाहट | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस | 0-1000,000 सीपीएस |
| गोंद की न्यूनतम मात्रा | 0.001ml | 0. 004ml | 0.015 मिलीलीटर | 0.060 मिलीलीटर |
| कार्य वातावरण | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
| सटीकता त्रुटि | ± 1% | ± 1% | ± 1% | ± 1% |
| स्टेटर सामग्री | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर | परफ्लोरोएथर/फ्लोरोएलास्टोमर/रबर |
| रोटर सामग्री | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक | स्टेनलेस स्टील/सिरेमिक |
| आउटपुट पोर्ट | ल्यूर फिटिंग | ल्यूर फिटिंग | ल्यूर फिटिंग | ल्यूर फिटिंग |
| परिचालन की शर्तें | 10-40°C | 10-40°C | 10-40°C | 10-40°C |
| पुनरावृत्ति | >99% | >99% | >99% | >99% |
| न्यूनतम सुई का आकार | TT25G (ID 0.)26, ओडी 0.51) | TT20G (ID 0.)6, ओडी 0.91) | TT18G (ID 0.)84, ओडी 1.27) | आईडी 1.0 या उससे अधिक |
उत्पाद की विशेषताएं और फायदे
उच्च गोंद वितरण परिशुद्धता
सर्वो मोटर ड्राइव और एक्सेंट्रिक स्क्रू रॉड फीडिंग को अपनाना, ताकि गोंद चिपकने वाला लगातार और स्थिर रूप से आउटपुट हो सके।
गोंद चिपचिपाहट और थूकने की मात्रा की विस्तृत श्रृंखला
मोटर गति और गैस दबाव के समायोजन का उपयोग विभिन्न गोंद चिपचिपाहटों को वितरित करने और गोंद थूक की मात्रा को जल्दी से बदलने के लिए किया जा सकता है।
गोंद के टपकने और खींचने के लिए नहीं
मोटर पीछे मुड़ता है और वापस चूसा जाता है, जिससे गोंद के टपकने और खींचने की समस्या आसानी से हल हो जाती है।
स्टेटर की बड़ी अनुकूलन क्षमता
स्टेटर मध्यम संक्षारण प्रतिरोधी होता है और इसका सेवा जीवन लंबा होता है, जिससे उपयोगकर्ता के स्वामित्व की कुल लागत में काफी कमी आती है।
वॉल्यूमेट्रिक मीटरिंग
वास्तविक परिमाणात्मक वाहक, प्रवाह दर दबाव परिवर्तन से प्रभावित नहीं होती है।
उच्च आउटपुट दबाव
एकल पंप आउटपुट दबाव ≥ 20bar
अनुप्रयोग क्षेत्र
ऑटोमोबाइल, इलेक्ट्रॉनिक्स, एयरोस्पेस, नवीकरणीय ऊर्जा, खाद्य उद्योग, फार्मास्यूटिकल्स, बायोटेक्नोलॉजी, 3डी प्रिंटिंग
