| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | RM-F318 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

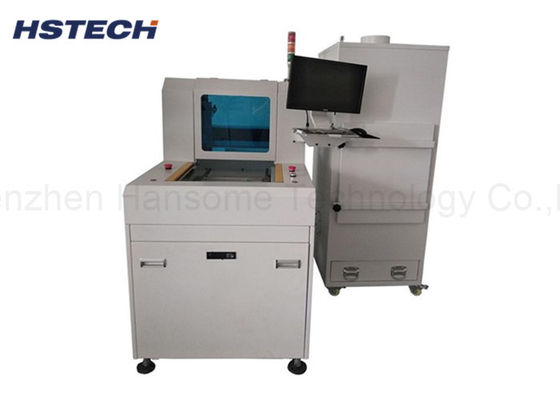

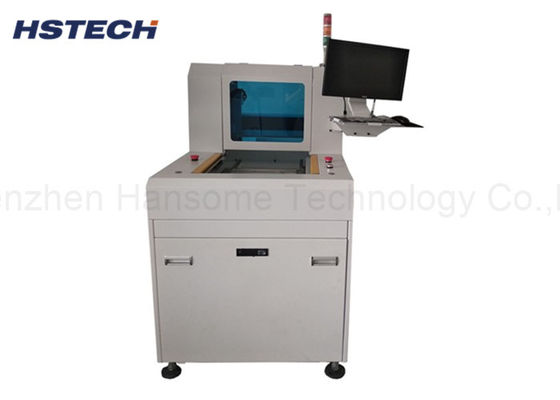

सिंगल प्लेटफ़ॉर्म स्मॉल साइज़ रैट बाइट ऑटोमैटिक पीसीबी डिपेनैलिंग रूटिंग मशीन
मशीन का परिचय
यह सिंगल प्लेटफ़ॉर्म ऑटोमैटिक पीसीबी रूटिंग मशीन एक लागत प्रभावी पीसीबी रूटिंग मशीन है, जो छोटे आकार की है, बहुत जगह बचाती है, जो छोटे कारखानों के लिए उपयुक्त है।
इस मशीन में पूर्ण कार्य हैं, साथ ही डस्ट-कलेक्टर भी लगा हुआ है।
कार्य सिद्धांत
पीसी का उपयोग करके प्रोग्रामिंग करें, और उच्च गति मिलिंग कटर प्रोग्राम के अनुसार काम करता है।
पारंपरिक पीसीबी सेपरेटर की तुलना में लाभ
1, पीसीबी को अच्छी तरह से सुरक्षित किया गया है, मैन्युअल रूप से झुकने के कारण टिन टूटने और घटक को नुकसान से बचें।
2, अल्ट्रा लो फोर्स स्ट्रेस, पंच या झुकने का उपयोग करके यांत्रिक रूप से उत्पादित तनाव से बचाता है।
3, सभी प्रकार के वक्र पीसीबी पैनलों को काटने के लिए उपयुक्त।
मुख्य विशेषताएं
1, अधिकतम 40000rpm हाई स्पीड रूटिंग स्पिंडल।
2, चीनी और अंग्रेजी ऑपरेशन भाषा चयन नियंत्रण कक्ष।
3, विंडोज ऑपरेशन, मैनुअल लोकेशन या फाइल इम्पोर्ट।
4, सीसीडी डिटेक्शन।
5, बाहरी डस्ट-कलेक्टर सहित।
6, सभी प्रकार के वक्र पीसीबी को अलग करने के लिए उपयुक्त।
विशिष्टता
| मॉडल | RM-F318 | ||
| संरचना | सिंगल स्पिंडल, सिंगल प्लेटफ़ॉर्म | ||
| मशीन का आकार (मिमी) | 740*835*1240mm | ||
| सकल वजन | 550kg | ||
| डस्ट कलेक्टर का आकार (मिमी) | 700*600*1200mm | ||
| डस्ट कलेक्शन विधि | नीचे से संग्रह | ||
| कार्य प्लेटफ़ॉर्म का आकार | 350*400mm | ||
| पीसीबी पोजिशनिंग | फिक्स्चर, फंक्शनल थिम्बल | ||
| ड्राइविंग सिस्टम | सर्वो मोटर द्वारा संचालित X/Y/Z अक्ष, तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित W अक्ष | ||
| रूटिंग स्पिंडल | अधिकतम 40000rpm | ||
| काटने की गति | 1-100mm/s | ||
| काटने की सटीकता | ±0.05mm | ||
| सटीकता दोहराएँ | ±0.02mm | ||
| अक्ष गति | 800mm/s | ||
| Z अक्ष प्रणाली | स्क्रू संचालित, दोहरी गाइड | ||
| राउटर किट | मिलिंग कटर, φ0.8~φ3.0 बायां घुमाव, शैंक टंगस्टन स्टील | ||
| टूल लाइफ कंट्रोल | सॉफ्टवेयर प्रोग्राम कंट्रोल | ||
| डस्ट कलेक्टर | 2.2Kw,380V | ||
| डस्ट कलेक्टर एयर प्रेशर | 4-6KG/cm³ | ||
| प्रोग्रामिंग | ऑनलाइन प्रोग्रामिंग | ||
| संपादित करें फ़ंक्शन | सीधी रेखा, वक्र रेखा, वृत्त, चाप | ||
| सुरक्षा द्वार | मैनुअल द्वार | ||
| त्रुटि अलार्म | हाँ | ||
| प्रोग्राम विधि | स्वयं प्रोग्रामिंग, कैमरा कीबोर्ड और माउस द्वारा नियंत्रित | ||
डस्ट कलेक्टर विशिष्टता
| आकार | 700*600*1200mm |
| पावर | 2.2KW,3HP,AC380V |
| शोर | <200dB |
| एयर इन/आउट साइज़ | 6 इंच/8 इंच |
| पावर वायर | 5*2.5² |
| फ़िल्टर | 16pcs |
मशीन का विवरण
