पीसीबी डिपेलिंग राउटर मशीन
Created with Pixso.

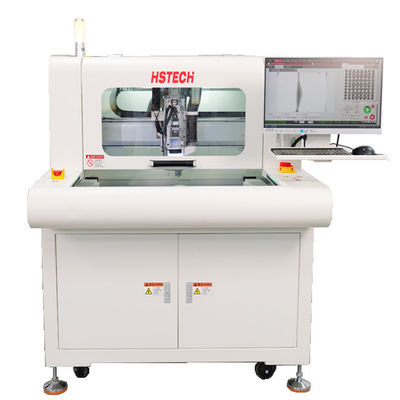

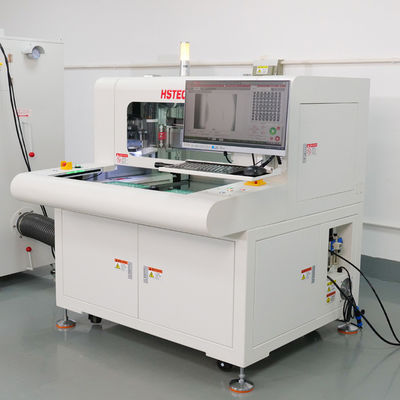

चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ

चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: आरएम-288
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 20 सेट प्रति माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
पीसीबीए राउटर मशीन
रंग:
सफेद
प्लैटफ़ॉर्म:
दोगुना
काटने का औजार:
मिलिंग कटर
संचालन व्यवस्था:
खिड़कियाँ
स्क्रैप इकट्ठा करें:
धूल संग्रहित करने वाला
वारंटी:
1 वर्ष
वोल्टेज:
एसी 220 वी 50 हर्ट्ज
पैकेजिंग विवरण:
फोम के साथ लकड़ी का पैकेज
आपूर्ति की क्षमता:
20 सेट प्रति माह
प्रमुखता देना:

पीसीबीए काटने की मशीन

,

इनलाइन पीसीबीए रूटर मशीन

उत्पाद का वर्णन

चूहा काट पीसीबी डिपैनलिंग मशीन/ऑटो पीसीबी राउटर 60000 आरपीएम स्पिंडल के साथ

फ्रीलिंग कटर स्वचालित रूटर मशीन, जिसे स्वचालित पीसीबीए कटिंग मशीन भी कहा जाता है, उच्च घनत्व पीसीबीए और अन्य सामग्री सब्सट्रेट को काटने के लिए उच्च गति धुरी सुखाने वाले फ्रीजिंग किट के साथ।

मुख्य विशेषताएं
1विद्युत नियंत्रण, कोई वायु स्रोत नहीं।
2, उच्च स्थिरता, आसान रखरखाव।
3, सरल संचालन, कम परिवर्तन समय।
4छोटे और मध्यम आकार के पीसीबीए बोर्ड के लिए डिजाइन।
विसर्जन

मॉडल NT1 NT2 आरटी३६०ए
संरचना एकल धुरी, दोहरी कार्य प्लेटफार्म दोहरे धुरी, दोहरे कार्य प्लेटफार्म
मशीन का आकार ((मिमी) 1000*1200*1550 1200*1400*1550
सकल वजन 700 किलो 900 किलोग्राम
धूल कलेक्टर का आकार ((मिमी) 625*600*1600
धूल एकत्र करने की विधि निचला संग्रह
कार्य मंच का आकार 300*400 मिमी 410*510 मिमी
प्लेटफार्म ड्राइविंग प्रकार डबल रोटरी प्लेटफार्म, 3 चरण मोटर इन्वर्टर के साथ सटीक स्लाइसर
ड्राइविंग सिस्टम एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित
रूटिंग स्पिंडल 5000 से 50000 आरपीएम, ऑटो कूलिंग 5000 ~ 60000 आरपीएम, ऑटो कूलिंग
काटने की गति 1-100 मिमी/सेकंड
काटने की सटीकता ±0.05 मिमी
पुनरावृत्ति सटीकता ±0.02 मिमी
धुरी की गति 800 मिमी/सेकंड
Z अक्ष प्रणाली पेंच चालित, दोहरी गाइड
राउटर किट पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील
उपकरण जीवन नियंत्रण सॉफ्टवेयर प्रोग्राम नियंत्रण
सक्रिय सुरक्षा कार्य सुरक्षात्मक प्रकाश पर्दा
सुरक्षा द्वार मैनुअल दरवाजा
त्रुटि अलार्म हाँ
कार्यक्रम पद्धति स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा


मशीन का आयाम
चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 0

अल्ट्रा साइलेंट वैक्यूम धूल कलेक्टर


वोल्टेज 380V/50Hz
शक्ति 2.2 किलोवाट
वायु दबाव 1500Pa
अधिकतम वायु प्रवाह 2800 मी3/घंटा
शोर < 77dB
हवा का प्रवेश φ125 मिमी
फ़िल्टर दक्षता 99 प्रतिशत
सामग्री पानी और तेल का सबूत
फ़िल्टर रेटिंग 3-5 माइक्रोन
मात्रा 1pcs
फ़िल्टर प्रकार नागेटिव दबाव निस्पंदन
धूल रहित मोड हाथ से चुदाई करना
धूल कंटेनर की क्षमता 12 लीटर
आयाम 625x600x1160 मिमी


मशीन का विवरण
हाई स्पीड साइकोटेक जर्मनी ब्रांड स्पिंडल
चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 1

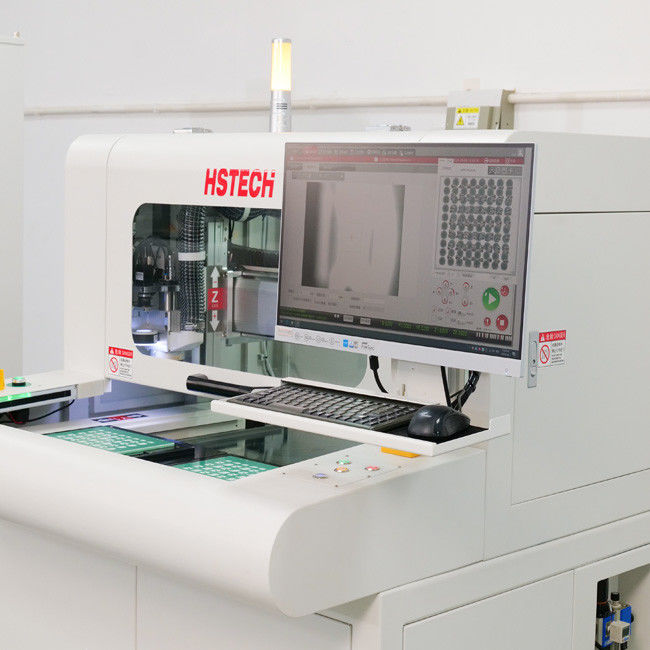

विंडोज7/10 अंग्रेजी संस्करण ऑपरेटिंग सिस्टम,डिबगिंग और संचालन के लिए सरल।
चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 2

सुपर विजन प्रणाली

उच्च गति सीसीडी कैमरे के साथ उपयोगकर्ता को काटने के पथ को आसानी से संपादित करने की अनुमति देता है जिसके परिणामस्वरूप बहुत सटीक काटने का संचालन होता है।

चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 3

आवागमन प्रणाली
एक्स, वाई और जेड अक्ष पीस ग्रेड सटीक गेंद गाइड पेंच से बने होते हैं और एसी सर्वो मोटर द्वारा संचालित होते हैं, एक अच्छा और स्थिर आंदोलन प्रदर्शन प्राप्त करते हैं,1K Hz तक की आवृत्ति के साथ उच्च गति प्रतिक्रिया समय और स्व-स्वीकृत सदमे को कम करने वाले फ़िल्टर.
चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 4

अभिनव लटकते राउटर किट
केंद्र में स्थित ड्राइविंग शाफ्ट का डिजाइन, और दोनों तरफ दास, जो स्थिरता और सटीकता सुनिश्चित करते हैं,एक सामंजस्यपूर्ण संरचना और कॉम्पैक्ट आकार का परिणाम देते हैं।(50% उद्योग मानक से छोटा).
                                                                                                  चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 5
रोटरी वर्कबेंच संरचना
वर्कबेंच डिजाइन उच्च खींचने वाले टोक़ विभाजन ((180 डिग्री) द्वारा संचालित होता है, जो सिलेंडर चालित मशीनों के वर्कबेंच की तुलना में अधिक सटीकता और स्थिरता प्रदान करता है।यह अभिनव घूर्णी कार्यबेंच डिजाइन भी एक ही समय में काम करने के लिए अनुमति देता है अलग अलग काटने एल्गोरिदम दोनों A और B कार्यबेंच परइस प्रकार परिवर्तन निष्क्रिय क्षमता को कम करने और उत्पादकता को अधिकतम करने के लिए।
                                                                                                  चूहा काट पीसीबी डिपैनलिंग मशीन / ऑटो पीसीबी रूटर 60000 आरपीएम धुरी के साथ 6
ब्लेड प्रबंधन
काटने वाले ब्लेड को चरणों में स्थापित करने की अनुमति देने से उपभोग्य सामग्रियों की लागत में काफी कमी आती है।
मिलिंग क्यूटर
फ्राइंग कटर को उच्च गति वाले धुरी द्वारा संचालित किया जाता है जिसमें कम काटने की शक्ति, उच्च सटीकता, कम शोर के फायदे हैं और सभी वक्र पीसीबी के लिए उपयुक्त है, जैसे गोल,सीधी रेखा,एल या यू प्रकार,वर्ग और चाप के आकार.
स्व-पुनर्प्राप्ति निदान प्रणाली
स्व-निदान प्रणाली उत्पादन के दौरान खराबी का आसानी से निवारण करने और डाउनटाइम को कम करने की अनुमति देती है।
