| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-CC300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
एचएस-सीसी300 ऑटो कोटिंग मशीन.pdf

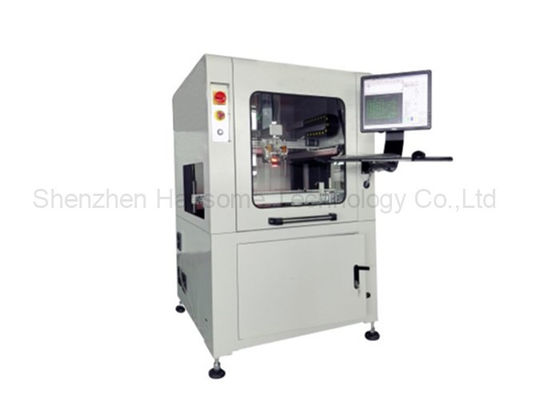

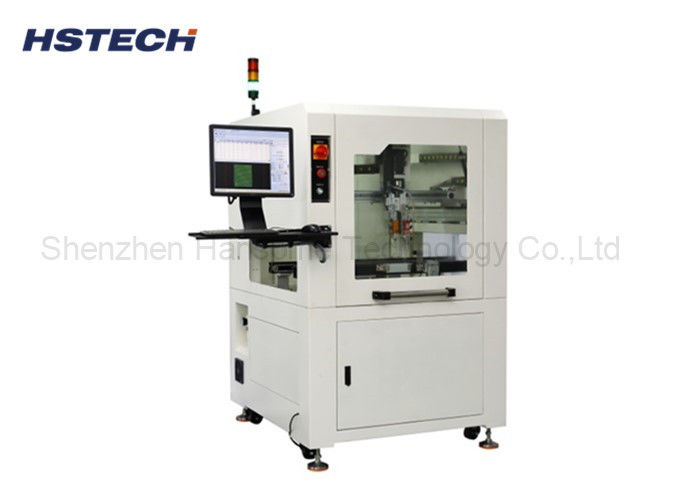

विंडोज पीसी नियंत्रण बहु अक्ष एसएमटी पीसीबीए चुनिंदा अनुरूप कोटिंग मशीन
उत्पाद का परिचय
यह स्वतः अनुरूप कोटिंग मशीन पीसीबीए के लिए लहर मिलाप के बाद प्रयोग किया जाता है, यह एकल कोटिंग मशीन विकल्प और पूरी कोटिंग लाइन है,लाइन जिसमें यूवी सख्त ओवन और कनेक्टिंग कन्वेयर शामिल हैंमशीन बहु अक्षीय चलती प्रणाली को अपनाती है, जो वायु दबाव और सर्वो मोटर द्वारा संचालित होती है, जिसमें डूल्बे स्प्रेइंग वाल्व होते हैं, एक कोटिंग के लिए,और अन्य चिपकने वाला वितरण वाल्व किनारे के स्थानों को भरने के लिए.
विशेषताएं
1. 3 अक्ष चालित मंच फुजी सर्वो मोटर के साथ सटीक गेंद पेंच को अपनाता है।
2विभिन्न प्रकार के पीसीबीए के लिए चुनिंदा कोटिंग प्राप्त करना।
3- सीधी रेखा, वृत्त, आर्क कोटिंग और वितरण।
4. प्रभावी ढंग से और समान रूप से घटकों के किनारे को कोट कर सकते हैं, स्प्रे छाया प्रभाव को समाप्त कर सकते हैं।
5. दोहराएँ सटीकताः ±0.02 मिमी.
6उच्च गति, उच्च विश्वसनीयता, संचरण और नियंत्रण प्रणाली की उच्च स्थिरता के साथ।
7. 2 वाल्व उच्च घनत्व पीसीबी कोटिंग प्रक्रिया प्राप्त करने के लिए स्वचालित रूप से स्प्रे और कोटिंग क्रिया को स्विच कर सकते हैं।
8. स्मार्ट स्वचालित चौड़ाई समायोजन समारोह के साथ (बोर्ड चौड़ाई दर्ज करने के बाद स्वचालित रूप से समायोजित करें).
मशीन विनिर्देश
| उत्पाद का नाम | स्वचालित चुनिंदा अनुरूप कोटिंग मशीन |
| मॉडल | HS-CC300 |
| ट्रांसमिशन ऊंचाई | 920±20 मिमी |
| कन्वेयर की चौड़ाई | 50-450 मिमी/या अनुकूलित |
| प्रसारण | L से R, या R से L |
| घटक की ऊंचाई | ऊपर और नीचे अधिकतम 100 मिमी |
| पीसीबी बोर्ड के किनारे का आकार | ≥5 मिमी |
| परिवहन गति | 0-12000 मिमी/मिनट |
| 3 अक्ष ड्राइव गति | 800 मिमी/सेकंड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| भंडारण कार्यक्रम | 1000 तक |
| विद्युत आपूर्ति | AC220/110V |
| वायु दबाव | 4 किलोग्राम/सेमी2 |
| गोंद टैंक | 10 लीटर, मैन्युअल हलचल |
| नियंत्रण मोड | औद्योगिक पीसी+मोशन कंट्रोल कार्ड |
| रैखिक गाइड समायोजन | बुद्धिमान समायोजन |
| प्रोग्रामिंग मोड | मार्गदर्शन शिक्षण |
| संचार पोर्ट | SMEMA |
| प्रकाश स्रोत | स्वयं से लैस प्रकाश स्रोत |
| पहचान प्रकाश स्रोत | स्व-सज्जित |
| सॉफ्टवेयर | विंडोज+कोटिंग सॉफ्टवेयर |
| ड्राइविंग मोटर | स्टेपर मोटर ((2pcs) |
| 3 अक्ष ड्राइविंग मोड | सर्वो मोटर + स्क्रू ड्राइवर मॉड्यूल + इलेक्ट्रिक सिलेंडर |
| रबर वाल्वों की संख्या | 1 छिड़काव वाल्व+ 1 वितरण वाल्व |
| छिड़काव की चौड़ाई | 3-20 मिमी |
| छिड़काव विधि | स्वचालित |
| कुल शक्ति | 2.6 किलोवाट |
| मशीन का शरीर | स्टेनलेस स्टील |
| मशीन का वजन | 600 किलोग्राम |
| मशीन का आयाम | 1060x1200x1700 मिमी |
