| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-CC300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

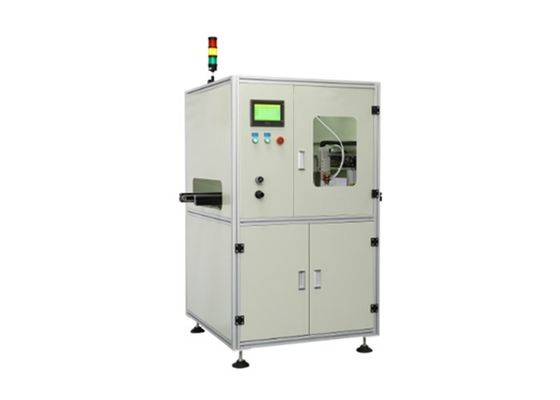

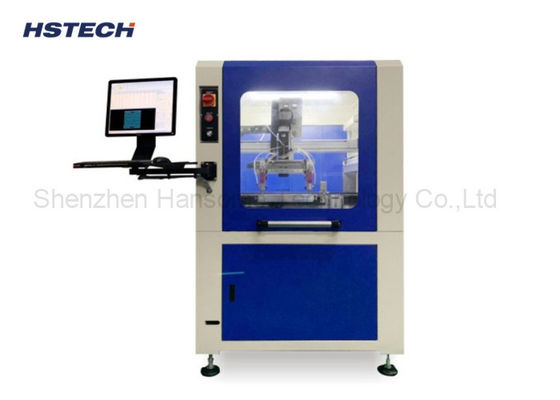

पीसीबीए एसएमटी बैकस्टेज प्रक्रिया के लिए स्वचालित चुनिंदा अनुरूप कोटिंग मशीन
उत्पाद का परिचय
1एक्स, वाई, जेड अक्ष ड्राइव प्लेटफॉर्म फुजी सर्वो मोटर के साथ सटीक गेंद पेंच को अपनाता है।
2विभिन्न प्रकार के पीसीबी के लिए चयनात्मक कोटिंग प्राप्त करना।
3- सीधी रेखा, वृत्त, आर्क कोटिंग और वितरण।
4. प्रभावी ढंग से और समान रूप से घटकों के किनारे को कोट कर सकते हैं, स्प्रे छाया प्रभाव को समाप्त कर सकते हैं।
5. सटीकताः ±0.02 मिमी.
6उच्च गति, उच्च विश्वसनीयता, संचरण और नियंत्रण प्रणाली की उच्च स्थिरता के साथ।
7. 2 वाल्व उच्च घनत्व पीसीबी कोटिंग प्रक्रिया प्राप्त करने के लिए स्वचालित रूप से स्प्रे और कोटिंग क्रिया को स्विच कर सकते हैं।
8. स्मार्ट स्वचालित चौड़ाई समायोजन समारोह के साथ (बोर्ड चौड़ाई दर्ज करने के बाद स्वचालित रूप से समायोजित करें).
मशीन विनिर्देश
| उत्पाद का नाम | चुनिंदा अनुरूप कोटिंग मशीन |
| मॉडल | HS-CC300 |
| ट्रांसमिशन ऊंचाई | 920±20 मिमी |
| कन्वेयर की चौड़ाई | 50-450 मिमी/या अनुकूलित |
| प्रसारण | L से R, या R से L |
| घटक की ऊंचाई | ऊपर और नीचे अधिकतम 100 मिमी |
| पीसीबी बोर्ड के किनारे का आकार | ≥5 मिमी |
| परिवहन गति | 0-12000 मिमी/मिनट |
| 3 अक्ष ड्राइव गति | 800 मिमी/सेकंड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| भंडारण कार्यक्रम | 1000 तक |
| विद्युत आपूर्ति | AC220/110V |
| वायु दबाव | 4 किलोग्राम/सेमी2 |
| गोंद टैंक | 10 लीटर, मैन्युअल हलचल |
| नियंत्रण मोड | औद्योगिक पीसी+मोशन कंट्रोल कार्ड |
| रैखिक गाइड समायोजन | बुद्धिमान समायोजन |
| प्रोग्रामिंग मोड | मार्गदर्शन शिक्षण |
| संचार पोर्ट | SMEMA |
| प्रकाश स्रोत | स्वयं से लैस प्रकाश स्रोत |
| पहचान प्रकाश स्रोत | स्व-सज्जित |
| सॉफ्टवेयर | विंडोज+कोटिंग सॉफ्टवेयर |
| ड्राइविंग मोटर | स्टेपर मोटर ((2pcs) |
| 3 अक्ष ड्राइविंग मोड | सर्वो मोटर + स्क्रू ड्राइवर मॉड्यूल + इलेक्ट्रिक सिलेंडर |
| रबर वाल्वों की संख्या | 1 छिड़काव वाल्व+ 1 वितरण वाल्व |
| छिड़काव की चौड़ाई | 3-20 मिमी |
| छिड़काव विधि | स्वचालित |
| कुल शक्ति | 2.6 किलोवाट |
| मशीन का शरीर | स्टेनलेस स्टील |
| मशीन का वजन | 600 किलोग्राम |
| मशीन का आयाम | 1060x1200x1700 मिमी |
