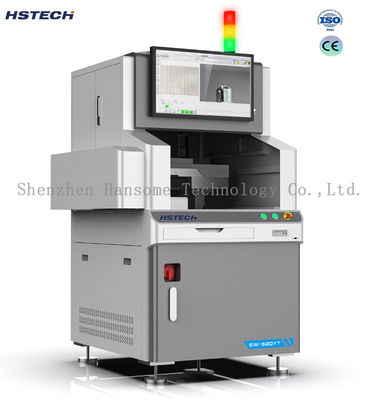

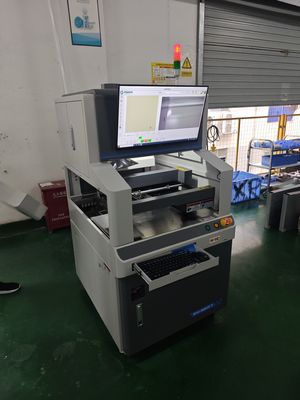

उच्च परिशुद्धता छिड़काव ऑफ-लाइन चुनिंदा तरंग सोल्डरिंग मशीन छोटे बैच डीआईपी के माध्यम से छेद उत्पादन के लिए

उच्च परिशुद्धता छिड़काव ऑफ-लाइन चुनिंदा तरंग सोल्डरिंग मशीन छोटे बैच डीआईपी के माध्यम से छेद उत्पादन के लिए

ब्रांड नाम:	HSTECH
मॉडल संख्या:	SW‑320YT/450YT
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	50 पीसी/महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

चयनात्मक लहर टांका लगाने की मशीन

पीसीबी मोटाई:

0.8‑3 मिमी

वायु आपूर्ति दबाव:

0.5‑0.7 एमपीए

फ्लक्स टैंक क्षमता:

2 एल

प्रीहीटिंग पावर:

इन्फ्रारेड 1 किलोवाट

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

50 पीसी/महीना

प्रमुखता देना:

उच्च परिशुद्धता तरंग मिलाप मशीन

ऑफलाइन चयनात्मक मिलाप रोबोट

छोटे बैचों का डीआईपी थ्रू-होल उत्पादन

उत्पाद का वर्णन

उच्च परिशुद्धता छिड़काव ऑफलाइन चुनिंदा लहर सोल्डरिंग मशीन छोटे बैच डीआईपी के माध्यम से छेद उत्पादन के लिए

उत्पाद का अवलोकन

HSTECH ऑफलाइन चुनिंदा तरंग मिलाप मशीन के लिए बनाया गया हैमिश्रित किस्म, छोटे बैच डीआईपी प्लग-इन सोल्डरिंगयह एकीकृत प्रणाली एक ही कॉम्पैक्ट इकाई में फ्लोक्स स्प्रेइंग, इन्फ्रारेड प्रीहीटिंग और सेलेक्टिव वेव सोल्डरिंग को जोड़ती है, जिससे कस्टम फिक्स्चर के बिना तेजी से उत्पादन शुरू हो सकता है।

केवल लगभग 1m2 फर्श स्थान पर कब्जा करने के कारण, उपकरण मूल्यवान कार्यशाला क्षेत्र को बचाता है। पारंपरिक तरंग मिलाप प्रणालियों की तुलना में, यह मिलाप मलबे की खपत को काफी कम करता है,प्रवाह, और बिजली. मशीन लगभग 100% के माध्यम से छेद टिन प्रवेश दर प्रदान करता है 98% से अधिक के साथ मिलाप उपज,ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए एक लागत प्रभावी पीसीबीए थ्रू-होल सोल्डरिंग समाधान प्रदान करना, औद्योगिक नियंत्रण और चिकित्सा इलेक्ट्रॉनिक्स उद्योग।

एक द्वारा नियंत्रितऔद्योगिक पीसी, मशीन ऑफलाइन दृश्य प्रोग्रामिंग का समर्थन करती है। ऑपरेटर कार्यालय कंप्यूटरों पर प्रोग्रामिंग पूरा कर सकते हैं और उत्पादन के लिए सीधे मशीन में फ़ाइलों का आयात कर सकते हैं।वास्तविक समय में वीडियो निगरानी और स्वचालित तरंग-कंकण ऊंचाई का पता लगाने से दृश्य सोल्डरिंग प्रक्रियाएं और सरल कमीशनिंग सुनिश्चित होती हैंपूरी तरह से टाइटेनियम से बने सोल्डर पॉट सुविधाजनक रखरखाव के लिए तेजी से हटने वाले डिजाइन के साथ असाधारण पिघले हुए सोल्डर संक्षारण प्रतिरोध प्रदान करते हैं।

मुख्य लाभ

लचीला उत्पादन, कोई फिक्स्चर आवश्यक नहीं:कई उत्पादों के लिए त्वरित परिवर्तन का समर्थन करता है। नए उत्पाद के नमूनाकरण के लिए कस्टम टूलींग लागत के बिना सुरक्षित क्लीयरेंस के साथ पीसीबी को सीधे मिलाया जा सकता है।
अति-कम परिचालन लागत:15KG मिलाप बर्तन क्षमता प्रति 8 घंटे की शिफ्ट में केवल 0.2KG मिलाप मलबे का उत्पादन करती है। सील फ्लक्स स्प्रेइंग सिस्टम फ्लक्स वाष्पीकरण अपशिष्ट को समाप्त करता है। कुल बिजली की खपत 3.5 किलोवाट पारंपरिक तरंग मिलाप की तुलना में ऊर्जा की खपत को काफी कम करता है.
उच्चतम मिलाप गुणवत्ता:समन्वित पूर्व ताप और मिलाप के साथ डबल-साइड इन्फ्रारेड प्रीहीटिंग (ऊपर और नीचे) गर्मी-संवेदनशील घटकों के लिए थर्मल सदमे को कम करता है।स्वचालित संरेखण और ऊंचाई माप 100% छेद के माध्यम से प्रवेश दर और 98% से अधिक उपज के साथ स्थिर मिलाप प्रवाह सुनिश्चित करता हैN2 सुरक्षा (99.999% शुद्धता) न्यूनतम ऑक्सीकरण के साथ उज्ज्वल मिलाप जोड़ प्रदान करती है।
उच्च परिशुद्धता छिड़काव और मिलाप प्रणालीःमूल जापान लुमिना 0.5 मिमी परिशुद्धता प्रवाह स्प्रे नोजल। कस्टम आकारों के साथ φ3 मिमी-φ20 मिमी से विनिमेय मिलाप नोजल उपलब्ध हैं,प्रत्येक जोड़ के लिए विशेष नोजल मिलान कर प्रवाह खुराक और मिलाप समय को ठीक से नियंत्रित करने के लिए.
बुद्धिमान सॉफ्टवेयर और दृश्य निगरानी:ऑफलाइन छवि आधारित प्रोग्रामिंग पीसीबी ग्राफिक्स को आयात करने की अनुमति देती है। वास्तविक समय का वीडियो व्यापक प्रक्रिया अवलोकन के लिए तरंग-क्रस्ट स्थितियों और मिलाप प्रदर्शन को प्रदर्शित करता है।
कॉम्पैक्ट पदचिह्न और आसान रखरखाव:लगभग 1m2 फर्श का क्षेत्रफल त्वरित रिलीज़ सॉल्डर पॉट और केंद्रीकृत वायरिंग के साथ। सुरक्षा बढ़ाने और सेवा कार्य को सरल बनाने के लिए तरल गैस मॉड्यूल को विद्युत कैबिनेट से भौतिक रूप से अलग किया गया है।

तकनीकी विनिर्देश

विनिर्देश	SW-320YT	SW-450YT
लागू पीसीबी आकार	50×50 ~ 320×250 मिमी	50×50 ~ 450×400 मिमी
पीसीबी मोटाई	0.8-3 मिमी; पिन की लंबाई <3 मिमी	0.8-3 मिमी; पिन की लंबाई <3 मिमी
घटक ऊंचाई	शीर्ष पक्ष <100 मिमी / निचला पक्ष <50 मिमी	शीर्ष पक्ष <100 मिमी / निचला पक्ष <50 मिमी
पीसीबी वजन (घटकों के साथ)	≤5 किलो	≤5 किलो
सोल्डर पॉट	पूर्ण टाइटेनियम मिश्र धातु, 15 किलोग्राम क्षमता, 1.8 किलोवाट की शक्ति	पूर्ण टाइटेनियम मिश्र धातु, 15 किलोग्राम क्षमता, 1.8 किलोवाट की शक्ति
प्रीहीटिंग पावर	इन्फ्रारेड 1 KW	इन्फ्रारेड 1 KW
कुल शक्ति	AC 220V, 3.5 KW	AC 220V, 3.5 KW
नाइट्रोजन की आवश्यकता	शुद्धता 99.999%; दबाव 0.5 MPa; खपत 20-30 L/min	शुद्धता 99.999%; दबाव 0.5 MPa; खपत 20-30 L/min
फ्लक्स टैंक क्षमता	2 लीटर	2 लीटर
वायु आपूर्ति दबाव	0.5-0.7 एमपीए	0.5-0.7 एमपीए
सोल्डरिंग नोजल इनर डाय.	φ3-φ20 मिमी, कस्टम समर्थित	φ3-φ20 मिमी, कस्टम समर्थित
नियंत्रण प्रणाली	औद्योगिक पीसी + (विंडोज ओएस)	औद्योगिक पीसी + (विंडोज ओएस)
प्रोग्रामिंग मोड	ऑनलाइन/ऑफलाइन छवि दृश्य प्रोग्रामिंग	ऑनलाइन/ऑफलाइन छवि दृश्य प्रोग्रामिंग
मशीन का वजन	120 किलोग्राम (15 किलोग्राम मिलाप सहित)	150 किलोग्राम (15 किलोग्राम मिलाप सहित)
बाहरी आयाम (मॉनिटर के साथ)	750 × 950 × 1350 मिमी	880 × 1280 × 1350 मिमी

अनुप्रयोग उद्योग

औद्योगिक नियंत्रण पीसीबीए, ऑटोमोबाइल इलेक्ट्रॉनिक्स, सुरक्षा उपकरण, चिकित्सा इलेक्ट्रॉनिक्स, बिजली आपूर्ति मॉड्यूल, संचार मॉड्यूल, छोटे बैच डीआईपी-थ्रू-होल असेंबली और नए उत्पाद नमूनाकरण।
