| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | QL800A |
| एमओक्यू: | 1पीसी |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50 पीसी/महीना |

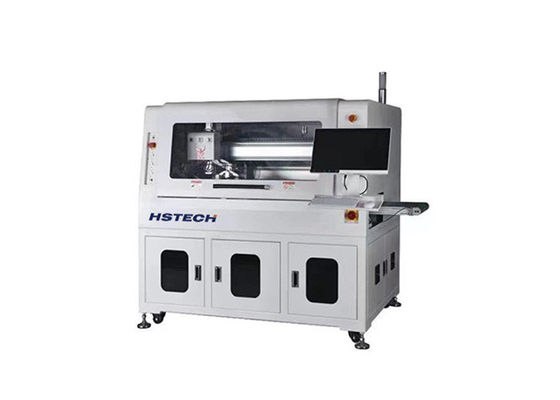

हाई प्रिसिजन इनलाइन पीसीबी डिपैनलिंग राउटर लो स्ट्रेस सर्किट बोर्ड सेपरेटिंग कटिंग मशीन एसएमटी असेंबली लाइन पीसीबी डिपैनलिंग वर्क के लिए ऑटोमैटिक पीसीबी पैनल राउटर
इनलाइन पीसीबी सेपरेटिंग राउटर एक हाई-प्रिसिजन, पूरी तरह से ऑटोमैटिक डिपैनलिंग सॉल्यूशन है जिसे निरंतर एसएमटी प्रोडक्शन लाइनों के लिए डिज़ाइन किया गया है। हाई-वॉल्यूम मैन्युफैक्चरिंग के लिए निर्मित, यह संवेदनशील घटकों की सुरक्षा करते हुए और लगातार कटिंग गुणवत्ता सुनिश्चित करते हुए न्यूनतम यांत्रिक तनाव के साथ पैनलयुक्त बोर्डों से व्यक्तिगत पीसीबी को सटीकता से अलग करता है।
एक एडवांस्ड सीसीडी विजन सिस्टम और हाई-स्पीड स्पिंडल से लैस, यह इनलाइन पीसीबी राउटर रिजिड पीसीबी, एफआर4 बोर्ड, एल्यूमीनियम पीसीबी और घनी आबादी वाले पीसीबीए पैनलों के लिए सटीक अलाइनमेंट, क्लीन एज और विश्वसनीय प्रदर्शन प्रदान करता है।
| मॉडल | क्यूएल800ए | |
| अधिकतम पीसीबी आकार | 260x340मिमी | |
| न्यूनतम पीसीबी आकार | 50x50मिमी | |
| पीसीबी मोटाई | 0.4-6मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50मिमी | |
| परिवहन दिशा | बाएं से दाएं | |
| परिवहन गति | 1500मिमी/से (अधिकतम) समायोज्य | |
| लोडिंग मोड | सेक्शन-टाइप ट्रांसपोर्टेशन गाइड रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफ़ेस | एसएमईएमए | |
| पीसीबी पोजिशनिंग | फिक्स्चर पोजिशनिंग | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिक अप | |
| कटिंग स्पिंडल/स्पीड | 60,000 आरपीएम/मिनट, जर्मनी ब्रांड (वैकल्पिक 100,000 आरपीएम/मिनट, जर्मनी ब्रांड) | |
| कूलिंग टाइप | सेल्फ कूल्ड टाइप | |
| ऑटोमैटिक टूल चेंज | वैकल्पिक | |
| ब्रेक नाइफ चेक | हाँ | |
| सेपरेटिंग स्पीड | 5-100मिमी/से | |
| कटिंग एक्यूरेसी | ±0.05मिमी | |
| मिलिंग किट | φ0.8~φ3.0 राइट साइड रोटेशन, शेंक टंगस्टन स्टील | |
| रिपीट पोजिशनिंग एक्यूरेसी | ±0.1मिमी | |
| कोऑर्डिनेट मूविंग स्पीड | 1000मिमी/से | |
| आउट प्लेट टाइप | ईएसडी बेल्ट ट्रांसपोर्टेशन / बैच पैनल फॉरवर्डिंग यूनिट | |
| वेस्ट कलेक्शन | वेस्ट कपबोर्ड कलेक्शन | |
| प्रोसीजर प्रोग्रामिंग | जीईआरबीईआर ड्राइंग इम्पोर्ट / विजुअल सिस्टम के माध्यम से एडिटिंग प्रोग्राम | |
| एयर सप्लाई | 5-8 किग्रा/सेमी³ | |
| पावर सप्लाई | एसी380वी, 50/60हर्ट्ज, 3किलोवाट | |
| मशीन साइज | 1500x850x1600 मिमी | |
| वजन | लगभग 800 किग्रा | |
उत्कृष्ट सीसीडी सिस्टम इमेजिंग कैमरा, मोरिटेक्स लेंस और मापन-स्तरीय प्रकाश स्रोत के साथ, मशीन कैलिब्रेशन, मुआवजा और पोजिशनिंग का समर्थन करने के लिए, महान स्थिरता और एंटी-डिस्टर्बेंस क्षमता के साथ।
बॉटम साइज रूटिंग और डस्ट कलेक्टर
पिकिंग, प्लेसिंग, अनलोडिंग और प्रोडक्शन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।
कम्पोजिट अनलोडिंग सिस्टम, अलग किए गए उत्पाद को ऊपर की तरफ ले जाने के लिए ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग किया जाता है, और कचरा नीचे की तरफ ले जाया जाता है, इस विधि से बहुत जगह बचती है।
ए: गिलोटीन सेपरेटर सरल सीधी वी-कट लाइनों के लिए सबसे अच्छा है। एकइनलाइन राउटरजटिल आकार, वक्र और वी-कट के बिना बोर्डों के लिए आदर्श है। यह लगभग शून्य तनाव भी उत्पन्न करता है, जिससे यह संवेदनशील घटकों के लिए सुरक्षित हो जाता है।
ए: हाँ। हमारे विशेष फिक्स्चर और वैक्यूम सक्शन सिस्टम के साथ, राउटर विकृति के बिना पतले, लचीले या असमान पीसीबी को सुरक्षित रूप से पकड़ और काट सकता है।
ए: मशीन एक उच्च-प्रदर्शन वैक्यूम डस्ट कलेक्टर से लैस है जो कटिंग पॉइंट पर तुरंत मलबे को कैप्चर करता है, एक स्वच्छ कार्य वातावरण सुनिश्चित करता है और पीसीबी सतह की सुरक्षा करता है।
अपने पीसीबी डिपैनलिंग प्रक्रिया को अपग्रेड करने के लिए तैयार हैं? चाहे आपको एक मानक इनलाइन राउटर की आवश्यकता हो या आपकी विशिष्ट उत्पादन लाइन के लिए एक अनुकूलित समाधान की, हमारी टीम मदद के लिए यहाँ है।
विस्तृत कोटेशन, तकनीकी परामर्श या वीडियो प्रदर्शन के लिए आज ही हमसे संपर्क करें। हमें आपको उच्च उपज, तेज थ्रूपुट और क्लीनर कट प्राप्त करने में मदद करने दें।
एसएमटी ऑटोमेशन समाधानों के लिए आपका विश्वसनीय भागीदार।
