| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-310 |
| एमओक्यू: | 1पीसी |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50 पीसी/महीना |
एसएमटी असेंबली लाइन वी कट पीसीबी सिंगुलेशन उपकरण प्रिसिजन डेपैनलिंग मशीन के लिए न्यूमेटिक पावर पीसीबी पैनल सेपरेटर

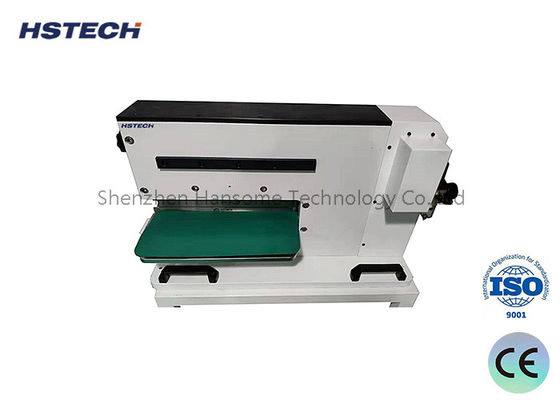

न्यूमेटिक गिलोटीन पीसीबी सेपरेटर एसएमटी उत्पादन लाइनों में वी कट पीसीबी पैनलों के सटीक पृथक्करण के लिए डिज़ाइन की गई एक पेशेवर न्यूमेटिक संचालित पीसीबी डेपैनलिंग मशीन है। 2 लीनियर गिलोटीन प्रकार के ब्लेड से सुसज्जित, यह न्यूमेटिक पीसीबी सेपरेटर जुड़े सर्किट बोर्डों के एक बार सटीक सिंगुलेशन को पूरा करने के लिए गिलोटीन शियर कटिंग सिद्धांत को अपनाता है। पारंपरिक मैनुअल ब्रेकिंग और रोलिंग कटिंग विधियों के विपरीत, यह गिलोटीन प्रकार का पीसीबी सेपरेटर स्थिर और सपाट कटिंग परिणाम प्रदान करता है, जो सोल्डर जॉइंट क्रैकिंग, माइक्रो क्रैक्स, कंपोनेंट डैमेज और असमान चीरों जैसी सामान्य उद्योग समस्याओं को प्रभावी ढंग से हल करता है। पूरी तरह से इलेक्ट्रिक ड्राइव हस्तक्षेप के बिना न्यूमेटिक सिस्टम द्वारा संचालित, पीसीबी पैनल सेपरेटर में सरल संचालन, स्थिर रनिंग और व्यापक संगतता होती है, जो मानक पीसीबी बोर्डों, एल्यूमीनियम सब्सट्रेट्स, कॉपर सब्सट्रेट्स और विभिन्न पतले एसएमडी सर्किट बोर्डों की जुदाई की मांगों को कवर करती है, जो आधुनिक इलेक्ट्रॉनिक विनिर्माण उत्पादन के लिए आवश्यक सटीक उपकरण के रूप में कार्य करती है।
कार्य:
पीसीबी द्वारा आरक्षित विभाजन रेखा को काटना और अलग करना सटीक रूप से किया जा सकता है।
अलगाव संचालन के लिए विभिन्न आकारों और आकृतियों के पीसीबी बोर्डों का समर्थन करता है।
इसमें स्वचालित फीडिंग, पोजिशनिंग, कटिंग और सामग्री जैसी पूरी तरह से स्वचालित कार्य हैं।
कटिंग प्रक्रिया के दौरान, पीसीबी के किनारे को बरकरार रखा जा सकता है ताकि घटकों को नुकसान न पहुंचे।
निरंतर स्वचालन प्राप्त करने के लिए उत्पादन लाइन में अन्य उपकरणों के साथ सहयोग कर सकता है।
मुख्य विशेषता:
इलेक्ट्रिक पुश रॉड या हाइड्रोलिक दबाव द्वारा संचालित कटिंग बल बड़ा और स्थिर होता है।
कटिंग लाइन सटीक हो, यह सुनिश्चित करने के लिए उच्च-सटीक ऑप्टिकल पोजिशनिंग सिस्टम से लैस है।
मैनुअल ऑपरेशन के बोझ को कम करने के लिए एक स्वचालित फीडिंग और डिस्पेंसर है।
कई कटिंग मोड हैं, जैसे एक साथ एकल और एकाधिक पीसीबी जुदाई।
डिवाइस संरचना कॉम्पैक्ट है, क्षेत्र छोटा है, और उत्पादन लाइन में एकीकृत करना आसान है।

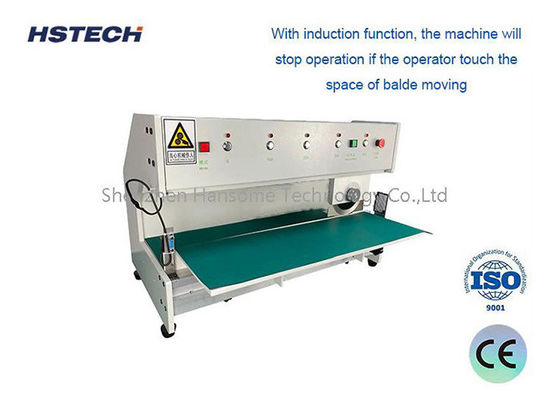

सुरक्षा सुरक्षा उपकरणों के साथ, जैसे आपातकालीन स्टॉप, ग्रेटिंग, आदि।
मुख्य घटक:
ब्लेड तंत्र: ब्लेड, ड्राइविंग मोटर/हाइड्रोलिक सिस्टम शामिल हैं।
ऑप्टिकल पोजिशनिंग सिस्टम: कैमरे, छवि प्रसंस्करण एल्गोरिदम आदि का उपयोग करता है।
प्रवेश और निकास संस्थान: कन्वेयर बेल्ट, रोबोट जैसे स्वचालित उपकरण।
प्रोग्राम नियंत्रण प्रणाली: पूर्ण स्वचालन प्राप्त करने के लिए पीएलसी या एम्बेडेड नियंत्रक।
सुरक्षा सुरक्षा उपकरण: जैसे आपातकालीन स्टॉप स्विच, ग्रेटिंग सेंसर, आदि।
विशेषताएं
1, गिलोटीन प्रकार का पृथक्करण, कम बल तनाव 500-600uE, उच्च गुणवत्ता वाली कटिंग।
2, सभी प्रकार के सामग्री बोर्ड के लिए उपयुक्त, उच्च कठोरता, एल्यूमीनियम और कॉपर बोर्ड को भी काट सकता है।
3, सुरक्षा: छोटा गिलोटीन केवल बोर्ड फीडिंग के लिए उपलब्ध है, ऑपरेटर की सुरक्षा सुनिश्चित करता है।
4, सीखने और संचालित करने में बहुत आसान।

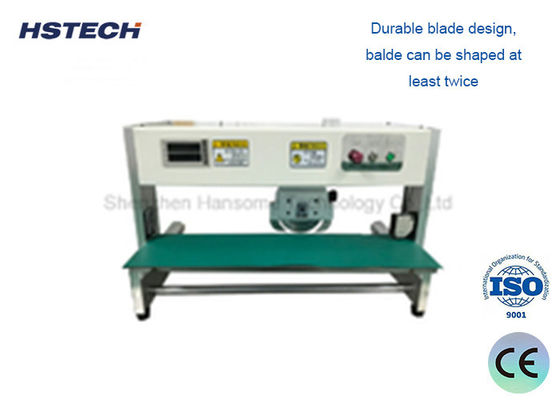

5, टिकाऊ, आयातित उच्च गुणवत्ता वाले स्टील से बने कटिंग टूल का उपयोग करना।
विनिर्देश
| मॉडल | एचएस-310 |
| शक्ति | 10W |
| वायु आपूर्ति | 0.5~0.8Mpa |
| कुशल कटिंग लंबाई | 1-360mm |
| रैखिक ब्लेड आकार | 360*43.5*6mm |
| ब्लेड सामग्री | आयातित उच्च गुणवत्ता वाला उच्च गति स्टील उपकरण |
| पृथक्करण गति | 1-300mm/s |
| वी-कट मोटाई | 0.3-3.5mm |
| वायु खपत | 200-400 (एल/मिनट) |
| मशीन का आकार | 700*325*400mm |
| वजन | 130kg |
| उपयुक्त बोर्ड | सभी वी-कट बोर्ड |
यह न्यूमेटिक गिलोटीन पीसीबी सेपरेटर एसएमटी असेंबली और इलेक्ट्रॉनिक्स विनिर्माण वर्कफ़्लो के लिए उपयुक्त है। आप इसका उपयोग सभी प्रकार के वी-स्कोर्ड मल्टी-कनेक्टेड पीसीबी पैनलों को डेपैनल करने के लिए कर सकते हैं।
चाहे आप बड़े पैमाने पर उत्पादन या छोटे बैच कस्टम प्रसंस्करण चलाते हों, यह पीसीबी डेपैनलिंग मशीन आपकी उच्च-सटीक जुदाई आवश्यकताओं को पूरा करती है। यह मानक पीसीबी डेपैनलिंग कार्यों के लिए इलेक्ट्रॉनिक्स विनिर्माण कारखानों, पीसीबी प्रसंस्करण संयंत्रों और एसएमटी कार्यशालाओं के लिए अच्छी तरह से काम करता है।
हम एसएमटी स्वचालन उपकरण का निर्माण करते हैं, और हमारा न्यूमेटिक गिलोटीन पीसीबी सेपरेटर अंतरराष्ट्रीय मानकों का पालन करता है। जब आप इस गिलोटीन प्रकार के पीसीबी सेपरेटर को चुनते हैं, तो आपको ये लाभ मिलते हैं:
लगातार कटिंग सटीकता और लंबी सेवा जीवन उच्च-सटीक रैखिक ब्लेड और मोटा कठोर फ्रेम डाउनटाइम को कम करते हैं। आपको बड़े पैमाने पर उत्पादन के दौरान बार-बार ब्लेड बदलने या अप्रत्याशित मशीन ब्रेकडाउन का सामना नहीं करना पड़ेगा।
आपके दोष दर को कम करने के लिए कम-तनाव कटिंग हमारी गिलोटीन कटिंग तकनीक बोर्ड विरूपण, सोल्डर जॉइंट ड्रॉप-ऑफ और माइक्रो क्रैक्स को रोकती है। यह आपको तैयार उत्पाद उपज बढ़ाने और अपशिष्ट लागत को कम करने में मदद करता है।
आपके कार्यशाला के लिए लचीला शुद्ध न्यूमेटिक डिजाइन न्यूमेटिक पावर सिस्टम विभिन्न कारखाने के वातावरण के अनुकूल है। यह आपकी कार्यशाला अनुपालन आवश्यकताओं को पूरा करने के लिए कम ऊर्जा की खपत करता है और कोई प्रदूषण नहीं करता है।
आसान संचालन और कम रखरखाव लागत वैकल्पिक पीसीबी पैनल सेपरेटरों की तुलना में, यह मशीन संचालित करने और बनाए रखने में सरल है, जो बेहतर समग्र लागत प्रदर्शन प्रदान करती है। हम आपकी अनूठी उत्पादन लाइन से मेल खाने के लिए पैरामीटर अनुकूलन का समर्थन करते हैं।
खरीद से पहले और बाद में पूर्ण तकनीकी सहायता हमारी टीम आपको सभी पीसीबी डेपैनलिंग चुनौतियों को हल करने और आपकी उत्पादन दक्षता को अनुकूलित करने में मदद करती है।
यदि आप वी-कट पीसीबी पैनल सिंगुलेशन के लिए विश्वसनीय उपकरण की तलाश कर रहे हैं, तो 2 लीनियर गिलोटीन प्रकार के ब्लेड वाला हमारा न्यूमेटिक गिलोटीन पीसीबी सेपरेटर एक उत्कृष्ट विकल्प है।
यह उच्च दक्षता, सटीक कम-तनाव कटिंग और सुरक्षित संचालन प्रदान करता है। यह आपकी पीसीबी जुदाई की गुणवत्ता में सुधार करता है, थ्रूपुट को बढ़ाता है और आपके इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में दोषपूर्ण दरों को कम करता है।
विश्व स्तर पर इलेक्ट्रॉनिक्स निर्माताओं द्वारा व्यापक रूप से अपनाया गया, यह पीसीबी डेपैनलिंग मशीन सख्त गुणवत्ता नियंत्रण और पूर्ण बिक्री के बाद समर्थन के साथ आती है। हम आपकी उत्पादन लाइन के लिए भरोसेमंद एसएमटी डेपैनलिंग उपकरण और एक-स्टॉप समाधान प्रदान करते हैं।
