हाई स्पीड एसएमटी पीसीबी शटल कन्वेयर पीसीबी परिवहन के लिए पीएलसी नियंत्रण एसएमईएमए संगतता

हाई स्पीड ऑटोमेटेड एसएमटी पीसीबी शटल कन्वेयर पीएलसी कंट्रोल्ड एसएमईएमए कम्पैटिबल इक्विपमेंट फॉर सीमलेस प्रिंटेड सर्किट बोर्ड ट्रांसपोर्ट

उत्पाद परिचय

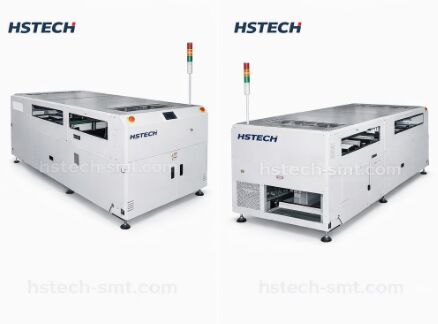

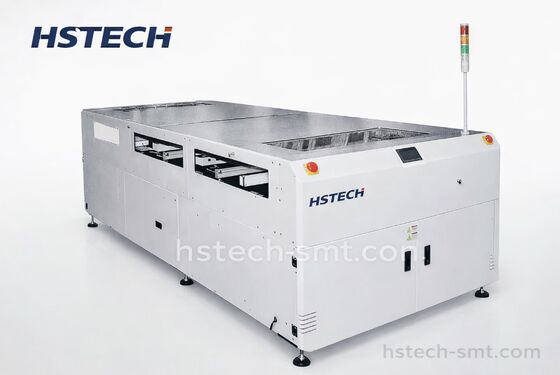

पीसीबी शटल कन्वेयर एक पेशेवर स्वचालित पीसीबी हैंडलिंग उपकरण है जिसे विशेष रूप से एसएमटी उत्पादन लाइनों के लिए डिज़ाइन किया गया है, जो विभिन्न एसएमटी प्रसंस्करण स्टेशनों के बीच प्रिंटेड सर्किट बोर्डों के स्थिर, कुशल और निर्बाध हस्तांतरण को प्राप्त करने के लिए समर्पित है। बुद्धिमान इलेक्ट्रॉनिक विनिर्माण उत्पादन लाइनों के लिए एक मुख्य सहायक उपकरण के रूप में, यह स्वचालित पीसीबी शटल कन्वेयर मुख्यधारा के एसएमटी उपकरणों से पूरी तरह मेल खाता है, जो असेंबली लाइन उत्पादन प्रक्रिया में पीसीबी डॉकिंग, ट्रांसमिशन और संक्रमण की समस्याओं को हल करता है। मानक एसएमईएमए इंटरफ़ेस और बुद्धिमान पीएलसी नियंत्रण प्रणाली से लैस, पीसीबी शटल कन्वेयर पूरी तरह से स्वचालित मानव रहित पीसीबी फीडिंग, कन्वेइंग और शटल स्विचिंग का एहसास करता है, प्रभावी ढंग से सोल्डर पेस्ट प्रिंटर, प्लेसमेंट मशीन, रिफ्लो ओवन, एओआई डिटेक्टर और अन्य एसएमटी उपकरणों को जोड़ता है। यह विभिन्न आकारों और मोटाई के विभिन्न प्रकार के पीसीबी के साथ संगत है, जिसमें मजबूत बहुमुखी प्रतिभा है, और यह आधुनिक एसएमटी उत्पादन लाइनों के स्वचालन स्तर और उत्पादन निरंतरता में सुधार के लिए एक आवश्यक प्रमुख उपकरण है।

मुख्य विशेषताएं

• मॉड्यूल सुरक्षा संलग्न डिजाइन - कॉम्पैक्ट संरचना बनाए रखते हुए सुरक्षित संचालन सुनिश्चित करता है
• पीएलसी नियंत्रण - बेहतर परिचालन विश्वसनीयता के लिए सटीक स्वचालित नियंत्रण प्रदान करता है
• स्टीपर मोटर और प्रिसिजन बेल्ट मूविंग - लगातार पीसीबी हैंडलिंग के लिए उच्च परिशुद्धता और सुचारू गति प्रदान करता है
• स्मूथ पैरेलल विड्थ एडजस्टमेंट - विभिन्न पीसीबी आकारों को समायोजित करने के लिए लचीला नियंत्रण प्रदान करता है

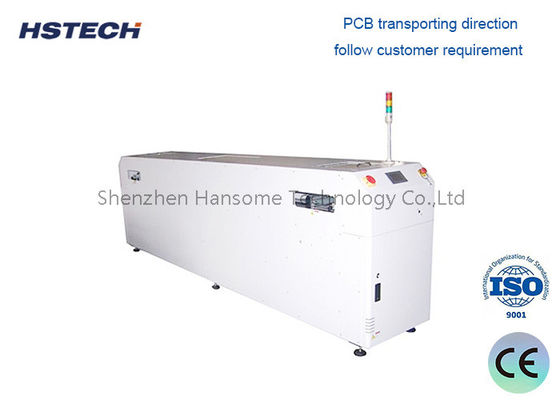

• कस्टमाइज्ड ट्रांसपोर्ट डायरेक्शन - विशिष्ट ग्राहक आवश्यकताओं के आधार पर समायोज्य दिशा
• टच स्क्रीन कंट्रोल पैनल - आसान निगरानी और समायोजन के लिए सहज उपयोगकर्ता इंटरफ़ेस
• थ्री-कलर टॉवर लाइट डिस्प्ले - लाल, पीले और हरे रंग की रोशनी के साथ विज़ुअल स्टेटस इंडिकेटर
• एसएमईएमए कम्पैटिबिलिटी - सरफेस माउंट इक्विपमेंट मैन्युफैक्चरर्स एसोसिएशन मानकों के साथ पूरी तरह से संगत

तकनीकी विनिर्देश

प्राथमिक कार्य

यह इकाई पीसीबी प्रवाह को विभिन्न चैनलों पर पुनर्निर्देशित करती है, जिससे 2-लाइन से 1-लाइन या 1-लाइन से 2-लाइन कॉन्फ़िगरेशन के बीच सुचारू संक्रमण सक्षम होता है। सिस्टम अनुकूलित पीसीबी हैंडलिंग संचालन के लिए गतिशील रूटिंग लचीलापन प्रदान करता है।

तकनीकी पैरामीटर

• परिवहन ऊंचाई: 910±20मिमी
• अनुवाद दूरी: मानक 2000मिमी या अनुकूलन योग्य
• अनुवाद समय: उत्पादन आवश्यकताओं के आधार पर अनुकूलन योग्य
• यात्रा करने वाली कारों की संख्या: एकल या दोहरी कार (वैकल्पिक)
• अनुवाद विधि: स्टीपर मोटर + कन्वेयर बेल्ट
• रेल फिक्स्ड: स्थिरता के लिए पहली और चौथी रेल फिक्स्ड
• स्थानांतरण दिशा: लचीली लाइन कॉन्फ़िगरेशन के लिए एल-आर या आर-एल
• पीसीबी ट्रांसफर मोड: 2 इन 1 आउट, 1 इन 2 आउट, या 2 इन 2 आउट विकल्प
• वायु दबाव: 4-6 बार
• पीसीबी मोटाई: न्यूनतम 0.4मिमी
• सिग्नल: एसएमईएमए अनुपालन

विशिष्ट अनुप्रयोग

• एसएमटी लाइन बैलेंसिंग: तेज पिक-एंड-प्लेस मशीनों और धीमी रिफ्लो ओवन या निरीक्षण स्टेशनों के बीच चक्र समय अंतराल को पाटना।
• डबल-साइडेड असेंबली: पहली तरफ और दूसरी तरफ प्लेसमेंट प्रक्रियाओं के बीच पीसीबी को बफरिंग और स्थानांतरित करना।
• ऑटोमोटिव इलेक्ट्रॉनिक्स विनिर्माण: ईसीयू, सेंसर और पावर मॉड्यूल उत्पादन के लिए बड़े प्रारूप वाले पीसीबी के स्थिर हस्तांतरण को सुनिश्चित करना।
• उपभोक्ता इलेक्ट्रॉनिक्स असेंबली: शून्य डाउनटाइम के साथ स्मार्टफोन, टैबलेट और पहनने योग्य डिवाइस पीसीबी के उच्च-मात्रा उत्पादन को संभालना।
• अनुबंध निर्माता (सीईएम): समायोज्य बफर क्षमता और हस्तांतरण गति के साथ विभिन्न ग्राहक परियोजनाओं के लिए जल्दी से अनुकूलन।

हमारे पीसीबी शटल कन्वेयर को क्यों चुनें?

बुनियादी ट्रांसफर कन्वेयर के विपरीत जो बिना बफरिंग क्षमता के साधारण बेल्ट मूवमेंट पर निर्भर करते हैं, हमारा शटल कन्वेयर प्रक्रिया बेमेल के कारण लाइन स्टॉपेज को खत्म करने के लिए बुद्धिमान बफरिंग के साथ हाई-स्पीड ट्रांसफर को जोड़ता है। एंटी-वाइब्रेशन फीट के साथ प्रबलित स्टील फ्रेम अधिकतम गति पर भी स्थिर संचालन सुनिश्चित करता है, जबकि मॉड्यूलर डिजाइन पहनने योग्य भागों तक टूल-फ्री एक्सेस के साथ आसान रखरखाव की अनुमति देता है। एचएमआई इंटरफ़ेस बोर्ड काउंट, ट्रांसफर टाइम और बफर स्टेटस पर रीयल-टाइम डेटा प्रदान करता है, जिससे ऑपरेटरों को लाइन प्रदर्शन को अनुकूलित करने और डाउनटाइम का कारण बनने से पहले संभावित मुद्दों की पहचान करने में सक्षम बनाता है।

हम संवेदनशील विनिर्माण वातावरण के लिए अनुकूलन योग्य बफर क्षमताएं, विस्तारित कन्वेयर लंबाई और क्लीनरूम-संगत संस्करण भी प्रदान करते हैं।

अपनी एसएमटी लाइन में बाधाओं को खत्म करने के लिए तैयार हैं?

प्रक्रिया बेमेल के कारण उत्पादन समय बर्बाद करना बंद करें। हमारा पीसीबी शटल कन्वेयर सभी स्टेशनों के बीच सुचारू, निरंतर प्रवाह सुनिश्चित करता है, जिससे आपकी लाइन की थ्रूपुट और दक्षता अधिकतम होती है। कस्टम इंटीग्रेशन प्लान, लाइव डेमो, या प्रतिस्पर्धी कोट के लिए आज ही हमसे संपर्क करें - हमें आपकी उत्पादन लाइन को हाई-स्पीड, हाई-यील्ड पावरहाउस में बदलने में मदद करें।
