| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-आईटी350/एचएस-आईटी500 |
| एमओक्यू: | 1 पीसी |
| कीमत: | Negotation |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50 पीसी/महीना |

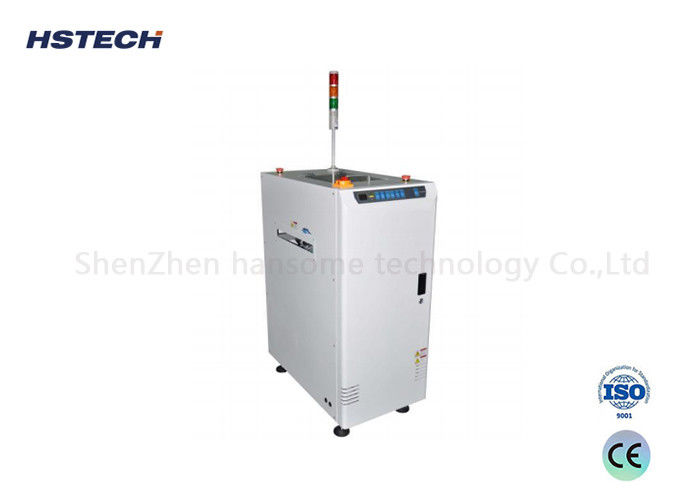

स्मूथ और सटीक रोटेशन पीसीबी इन्वर्टर पीसीबी फ्लीपर एसएमईएमए कम्पेटिबल के साथ प्रिंटेड सर्किट बोर्ड टर्निंग इन एसएमटी असेंबली प्रोडक्शन लाइन
पीसीबी फ्लीपर इन्वर्टर एक पूरी तरह से स्वचालित पीसीबी बोर्ड टर्निंग और रोटेटिंग उपकरण है जिसे मानक एसएमटी असेंबली लाइनों के लिए डिज़ाइन किया गया है। एक कोर पीसीबी फ्लीपर और पीसीबी इन्वर्टर मशीन के रूप में, इसका व्यापक रूप से इनलाइन उत्पादन के दौरान प्रिंटेड सर्किट बोर्डों को सुचारू रूप से फ्लिप और रिवर्स करने के लिए उपयोग किया जाता है। यह पीसीबी टर्निंग मशीन पूर्ण एसएमईएमए कम्पेटिबल डिज़ाइन के साथ अपस्ट्रीम और डाउनस्ट्रीम एसएमटी उपकरणों के साथ निर्बाध कनेक्शन का समर्थन करती है, जिससे मैन्युअल ऑपरेशन के बिना स्वचालित बोर्ड फ्लिपिंग का एहसास होता है। मशीन पीसीबी बोर्डों को खरोंच, झुकने और संदूषण से प्रभावी ढंग से बचाते हुए स्थिर और सटीक बोर्ड रोटेशन प्रदान करती है। डबल साइडेड पीसीबी प्रोसेसिंग के लिए आदर्श, एसएमटी पीसीबी फ्लीपर इलेक्ट्रॉनिक विनिर्माण लाइनों के लिए उत्पादन निरंतरता और स्वचालन स्तर को बहुत बढ़ाता है।
विशेषताएं
1, अंतर्निहित टॉर्क लिमिटर के साथ संलग्न डिजाइन उच्च स्तर की सुरक्षा सुनिश्चित करता है।
2, रखरखाव के दौरान हार्डवेयर तक प्रत्येक पहुंच के लिए शीर्ष सुरक्षित कवर खोला जा सकता है।
3, उपयोगकर्ता के अनुकूल नियंत्रण बटन का उपयोग करें, वैकल्पिक रूप से टच स्क्रीन का उपयोग करें।
4, स्मूथ और सटीक रोटेशन।
5, बाय-पास मॉडल प्रदान किया गया।
6, कन्वेयर के बीच ट्रांसफर गैप को कम करें।
7, पीसीबी ट्रैफिक प्रवाह को अनुकूलित किया जा सकता है।
8, स्मूथ और पैरेलल विड्थ एडजस्टमेंट (लीड स्क्रू)।
9, एसएमईएमए कम्पेटिबल।
कार्यक्षमता
| कार्य | इस इकाई का उपयोग डबल-साइड प्रक्रिया के लिए पीसीबी (180 डिग्री) को उल्टा करने के लिए किया जाता है |
|---|---|
| परिवहन ऊंचाई | 910±20मिमी |
| परिवहन दिशा | एल~आर, या आर~एल |
| चक्र समय | लगभग 5 सेकंड |
| ट्रैक फिक्स्ड साइड | सामने की तरफ |
| बिजली की आपूर्ति | एसी100-230वी, 50/60 हर्ट्ज, सिंगल फेज |
| एयर प्रेशर | 4-6 बार |
| एयर खपत | अधिकतम 10 लीटर/मिनट |
| पीसीबी मोटाई | न्यूनतम 0.6मिमी |
| सिग्नल | एसएमईएमए |
| मॉडल | एचएस-आईटी350 | एचएस-आईटी500 |
|---|---|---|
| कुशल पीसीबी लंबाई | 50*50~450*350मिमी | 50*50~450*500मिमी |
| मशीन आयाम | 570*945*1270मिमी | 570*1095*1270मिमी |
| वजन | 130 किग्रा | 150 किग्रा |
जेनेरिक फ्लीपर के विपरीत जो मैकेनिकल क्लॉ या मैन्युअल एडजस्टमेंट पर निर्भर करते हैं, हमारा इन्वर्टर शून्य डिफेक्ट जोखिम के साथ नाजुक, उच्च-घनत्व वाले पीसीबी को संभालने के लिए बुद्धिमान सर्वो नियंत्रण और अनुकूली क्लैंपिंग बल का उपयोग करता है। औद्योगिक-ग्रेड घटकों के साथ निर्मित और 24/7 संचालन के लिए परीक्षण किया गया, यह उन कारखानों के लिए इंजीनियर किया गया है जो अपटाइम, सटीकता और स्केलेबिलिटी की मांग करते हैं।
हम उन्नत विनिर्माण वातावरण के लिए अनुकूलन योग्य फ्लिप कोण, विस्तारित आकार रेंज और क्लीनरूम-संगत संस्करण भी प्रदान करते हैं।
चाहे आप मौजूदा लाइन को अपग्रेड कर रहे हों या एक नई स्वचालित सेल डिजाइन कर रहे हों, हमारा पीसीबी फ्लीपर इन्वर्टर सुचारू, सुसंगत और त्रुटि-मुक्त बोर्ड हैंडलिंग सुनिश्चित करता है। लाइव डेमो, कस्टम कोट या एकीकरण समर्थन के लिए आज ही हमसे संपर्क करें - हम आपको गुणवत्ता से समझौता किए बिना थ्रूपुट को अधिकतम करने में मदद करने के लिए यहां हैं।
