| ब्रांड नाम: | HSTECH |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50 पीसी/महीना |

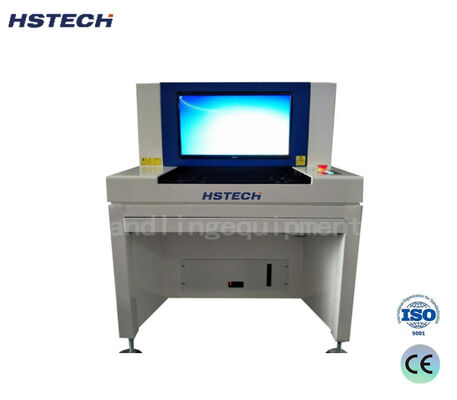

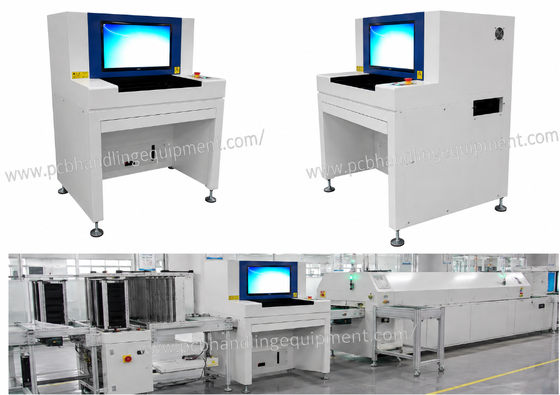

एसएमटी और डीआईपी इलेक्ट्रॉनिक असेंबली उत्पादन लाइनों के लिए डिज़ाइन किया गया उन्नत ऑफ़लाइन पीसीबीए विज़ुअल निरीक्षण उपकरण, जो स्वचालित ऑप्टिकल तकनीक के साथ पारंपरिक मैनुअल निरीक्षण को प्रतिस्थापित करता है।
यह एओआई मशीन उच्च-परिभाषा पीसीबी छवियों को कैप्चर करने और घटक और सोल्डर-जॉइंट दोषों की स्वचालित रूप से पहचान करने के लिए आधुनिक ऑप्टिकल इमेजिंग और पेशेवर छवि-विश्लेषण एल्गोरिदम का उपयोग करती है। यह मैनुअल निरीक्षण विधियों की तुलना में गुणवत्ता नियंत्रण दक्षता में काफी सुधार करता है।
मुख्य प्रदर्शन लाभ:99% से अधिक दोष पहचान दर प्राप्त करता है (मैनुअल निरीक्षण के साथ 70% की तुलना में), प्रति उत्पादन लाइन 2-4 निरीक्षकों की श्रम आवश्यकताओं को कम करता है, और मानव त्रुटि कारकों को समाप्त करता है। अंतर्निहित एसपीसी सांख्यिकीय फ़ंक्शन प्रक्रिया अनुकूलन के लिए व्यापक दोष डेटा प्रदान करता है।
एसएमटी पेस्ट प्रिंटिंग, रिफ्लो सोल्डरिंग और डीआईपी वेव सोल्डरिंग प्रक्रियाओं के बाद निरीक्षण का समर्थन करता है। स्थिर प्रदर्शन और आसान रखरखाव के साथ मल्टी-वेरिएंट, छोटे से मध्यम बैच इलेक्ट्रॉनिक्स निर्माण के लिए आदर्श।
उच्च गति औद्योगिक सीसीडी कैमरे वास्तविक समय पीसीबीए छवियों को कैप्चर करते हैं। मल्टी-डायमेंशनल एल्गोरिदम इन छवियों का विश्लेषण करते हैं और उनकी तुलना मानक संदर्भ नमूनों से करते हैं। सिस्टम स्वचालित रूप से दोषों का पता लगाता है, स्थिति को चिह्नित करता है, स्नैपशॉट संग्रहीत करता है, और व्यापक निरीक्षण रिपोर्ट तैयार करता है।
| श्रेणी | वस्तु | विनिर्देश |
|---|---|---|
| समर्थित प्रक्रियाएं | निरीक्षण चरण | एसएमटी पेस्ट प्रिंटिंग के बाद, रिफ्लो सोल्डरिंग के बाद, डीआईपी वेव सोल्डरिंग के बाद |
| पीसीबी विनिर्देश | 25×25 मिमी-330×380 मिमी (कस्टम आकार उपलब्ध) | |
| पीसीबी विवरण | पीसीबी मोटाई | 0.3-5.0 मिमी |
| घटक ऊंचाई | ऊपरी तरफ ≤35 मिमी; निचली तरफ ≤50 मिमी (अनुकूलन योग्य) | |
| ऑप्टिकल सिस्टम | इमेजिंग यूनिट | पूर्ण-रंग उच्च गति डिजिटल सीसीडी कैमरा |
| रोशनी | 3-चैनल सफेद-प्रकाश एलईडी / आरजीबी प्रकाश स्रोत | |
| रिज़ॉल्यूशन | 10μm /15μm /18μm /20μm /25μm वैकल्पिक | |
| यांत्रिक प्रणाली | एक्स/वाई ड्राइव | सर्वो मोटर + सटीक लीड-स्क्रू |
| पोजिशनिंग सटीकता | <8μm | |
| सामान्य | बिजली की आपूर्ति | एसी220V ±10%, 50/60 हर्ट्ज, 0.6 किलोवाट |
| समग्र आयाम | 980 × 945 × 1260 मिमी |
उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण बोर्ड, पावर मॉड्यूल, संचार उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, और एसएमटी और डीआईपी सोल्डरिंग गुणवत्ता-नियंत्रण आवश्यकताओं वाले अन्य निर्माता। विशेष रूप से लगातार उत्पाद परिवर्तन और मिश्रित छोटे-बैच ऑर्डर वाली उत्पादन लाइनों के लिए उपयुक्त।
