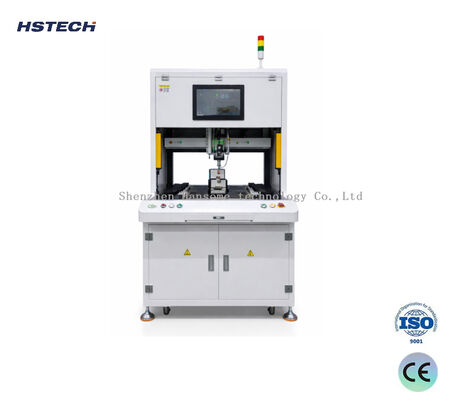

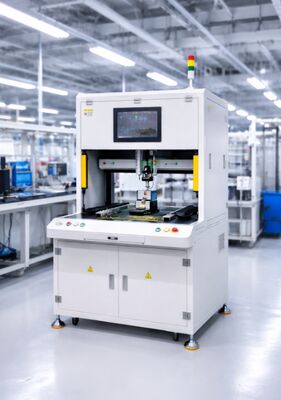

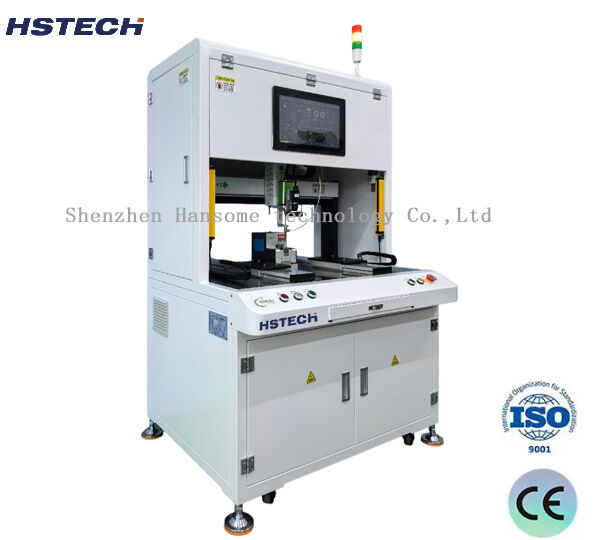

पीसी-आधारित इंटेलिजेंट ग्राउंडिंग ऑटोमैटिक स्क्रू फास्टनिंग इक्विपमेंट विजन-गाइडेड स्क्रू लॉकिंग मशीन

ब्रांड नाम:	HSTECH
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	50 पीसी/महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

स्क्रू लॉकिंग मशीन

वैधता अवधि:

बंद-लूप सर्वो / स्टेपर मोटर

स्थिति निर्धारण सटीकता:

±0.03 मिमी

बिजली आपूर्ति वोल्टेज:

जी एस

मूल्यांकित शक्ति:

1200W

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

50 पीसी/महीना

प्रमुखता देना:

पीसी-आधारित स्वचालित स्क्रू फास्टनिंग मशीन

विजन-गाइडेड स्क्रू लॉकिंग उपकरण

इंटेलिजेंट ग्राउंडिंग स्क्रू फास्टनिंग मशीन

उत्पाद का वर्णन

पीसी-आधारित इंटेलिजेंट ग्राउंडिंग ऑटोमैटिक स्क्रू फास्टनिंग उपकरण

उच्च-सटीकता ट्रेस करने योग्य स्क्रू कसने वाले अनुप्रयोगों के लिए 4-एक्सिस पीसी ग्राउंडिंग इंटेलिजेंट स्क्रूइंग सिस्टम के साथ विज़न-गाइडेड स्क्रू लॉकिंग मशीन।

उत्पाद अवलोकन

पीसी ग्राउंडिंग इंटेलिजेंट स्क्रूइंग मशीन 1.0 एक कैबिनेट-प्रकार का, उच्च-सटीक स्वचालित स्क्रू कसने का समाधान है जो एक पीसी औद्योगिक प्लेटफॉर्म पर निर्मित है। हिकविजन विज़न कैमरा, स्मार्ट इलेक्ट्रिक स्क्रूड्राइवर, क्लोज्ड-लूप स्टेपर मोशन सिस्टम और सुरक्षा लाइट कर्टेन सुरक्षा को मिलाकर, यह उपकरण आधुनिक स्मार्ट विनिर्माण के लिए स्थिर, दोहराव योग्य स्क्रू लॉकिंग प्रदर्शन प्रदान करता है।

मजबूती, स्थायित्व और सरल स्थापना के लिए निर्मित, यह मशीन पॉइंट-टू-पॉइंट टीचिंग, सीएडी कोऑर्डिनेट इम्पोर्ट, पूर्ण-प्रक्रिया फास्टनिंग डेटा रिकॉर्डिंग, डिफेक्ट डिटेक्शन और वैकल्पिक एमईएस सिस्टम इंटरकनेक्शन का समर्थन करती है। यह स्क्रू छूटने, तैरते स्क्रू और थ्रेड स्ट्रिपिंग सहित सामान्य असेंबली समस्याओं को प्रभावी ढंग से हल करती है, जिससे मैन्युअल निरीक्षण कार्यभार काफी कम हो जाता है और उत्पाद असेंबली की निरंतरता में सुधार होता है।

पीसीबीए, उपभोक्ता इलेक्ट्रॉनिक्स, नियंत्रण मॉड्यूल और इलेक्ट्रॉनिक असेंबली के ग्राउंडिंग स्क्रू असेंबली के लिए आदर्श। ऑपरेटर जटिल कोडिंग ज्ञान के बिना उपयोगकर्ता के अनुकूल ग्राफिक इंटरफ़ेस के माध्यम से प्रोग्राम को डीबग कर सकते हैं, वास्तविक समय के टॉर्क वेवफॉर्म की निगरानी कर सकते हैं और उत्पादन रिपोर्ट निर्यात कर सकते हैं।

मुख्य लाभ और प्रमुख विशेषताएँ

शक्तिशाली पीसी-आधारित नियंत्रण प्रणाली: ओएस के तहत औद्योगिक ऑल-इन-वन पीसी पर चलता है। नए उत्पादों के लिए तेजी से प्रोग्राम निर्माण हेतु सीएडी कोऑर्डिनेट इम्पोर्ट और मैन्युअल पॉइंट-टू-पॉइंट टीचिंग का समर्थन करता है।
इंटेलिजेंट पूर्ण-प्रक्रिया फास्टनिंग डिटेक्शन: स्मार्ट इलेक्ट्रिक स्क्रूड्राइवर से रीयल-टाइम वेवफॉर्म रीडिंग। स्क्रू छूटने, फ्लोटिंग ऊंचाई और स्ट्रिप्ड थ्रेड्स के लिए स्वचालित पहचान। पूर्ण उत्पादन ट्रैसेबिलिटी के लिए स्थानीय सीएसवी डेटा भंडारण और एक्सएलएस डेटा निर्यात।
बहु-स्तरीय संचालन प्रबंधन: फैक्टरी उत्पादन सुरक्षा और एक्सेस नियंत्रण के लिए व्यापक उपयोगकर्ता अनुमति प्रणाली।
वैकल्पिक विस्तार योग्य औद्योगिक कार्य: बारकोड/क्यूआर-कोड स्कैनिंग क्षमता (बाहरी स्कैनर हार्डवेयर की आवश्यकता होती है) और ईथरनेट के माध्यम से रिमोट सर्वर पर उत्पादन रिकॉर्ड अपलोड करने के लिए एमईएस इंटरकनेक्शन।
उच्च-सटीक सर्वो-चालित यांत्रिक संरचना: दोहरे मोड स्क्रू फीडिंग (सक्शन-प्रकार या ब्लोइंग-प्रकार) के साथ ±0.03 मिमी की पोजिशनिंग सटीकता। प्रति स्क्रू 1.5-3 सेकंड का औसत लॉकिंग चक्र।
मजबूत निर्माण: हैवी-ड्यूटी कैबिनेट फ्रेम मांग वाले वातावरण में दीर्घकालिक स्थिर निरंतर उत्पादन सुनिश्चित करता है।
पूर्ण सुरक्षा और मानव-केंद्रित डिज़ाइन: ऑपरेटर की सुविधा के लिए सुरक्षा लाइट कर्टेन, भौतिक आपातकालीन स्टॉप बटन, चेतावनी संकेतक लाइट और कीबोर्ड-माउस दराज से सुसज्जित।
प्रीमियम ब्रांडेड घटक: विश्वसनीय दीर्घकालिक संचालन के लिए स्मार्ट इलेक्ट्रिक स्क्रूड्राइवर, एयरटैक वायवीय पार्ट्स, हिकविजन औद्योगिक कैमरा, मीन वेल स्विचिंग पावर सप्लाई, क्लोज्ड-लूप स्टेपर मोटर्स और स्व-विकसित टॉवर-प्रकार स्क्रू फीडर की सुविधाएँ।

मुख्य घटक

स्मार्ट इलेक्ट्रिक स्क्रूड्राइवर

स्व-निर्मित टॉवर-प्रकार स्क्रू फीडर

पीसी ऑल-इन-वन इंडस्ट्रियल कंप्यूटर

सुरक्षा लाइट कर्टेन

भौतिक संचालन बटन पैनल और आपातकालीन स्टॉप

हिकविजन विजुअल कैमरा

कीबोर्ड और माउस पुल-आउट दराज

तकनीकी विनिर्देश

मद	पैरामीटर
एक्सिस यात्रा दूरी	300 × 250 × 200 मिमी
अधिकतम लॉकिंग उत्पाद आयाम	240 × 250 मिमी
चालित विधि	क्लोज्ड-लूप सर्वो / स्टेपर मोटर
पोजिशनिंग सटीकता	±0.03 मिमी
स्क्रू फीडिंग विधि	सक्शन प्रकार / एयर ब्लोइंग प्रकार (चयन योग्य)
सिंगल स्क्रू लॉक होने का समय	1.5-3 सेकंड
बिजली आपूर्ति वोल्टेज	AC220V
रेटेड पावर	1200W
संपीड़ित वायु आपूर्ति	0.4-0.6 MPA
मशीन का कुल वजन	200 किलोग्राम
इलेक्ट्रिक स्क्रूड्राइवर की मात्रा	1 यूनिट

अनुप्रयोग परिदृश्य

यह इंटेलिजेंट स्क्रू फास्टनिंग मशीन निम्नलिखित के बड़े पैमाने पर उत्पादन असेंबली के लिए उपयुक्त है:

पीसीबीए और इलेक्ट्रॉनिक कंट्रोल बोर्ड ग्राउंडिंग स्क्रू लॉकिंग
3C उपभोक्ता इलेक्ट्रॉनिक्स असेंबली
छोटे घरेलू उपकरण और उपकरण मॉड्यूल
ऑटोमोटिव इलेक्ट्रॉनिक घटक फास्टनिंग
स्क्रू-लॉकिंग ट्रैसेबिलिटी और गुणवत्ता निरीक्षण की आवश्यकता वाला कोई भी विनिर्माण परिदृश्य

उन निर्माताओं के लिए आदर्श जिन्हें आवश्यकता है

ट्रेस करने योग्य स्क्रू-लॉकिंग रिकॉर्ड, रीयल-टाइम टॉर्क निगरानी, दोष ऑटो-अलार्म, और फैक्टरी एमईएस प्रबंधन प्रणालियों के साथ उपकरण कनेक्टिविटी। यह मशीन दोहराव वाले मैन्युअल स्क्रूइंग कार्य को बदलती है, मानवीय त्रुटि को कम करती है, और उत्पादन गुणवत्ता और दक्षता में सुधार करते हुए निरीक्षण लागत को कम करती है।
