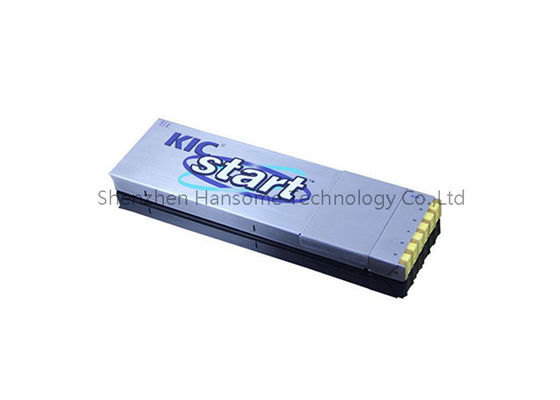

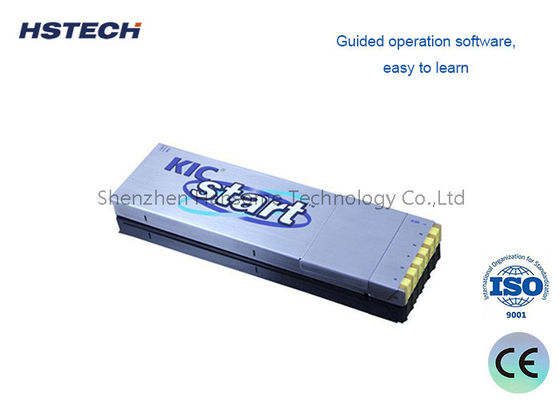

टीकेके श्रृंखला एसएमटी थर्मल प्रोफाइलर आरएफ ट्रांससीवर 0.1C रिज़ॉल्यूशन और हाई टेम्प चिपकने वाला टेप के साथ

TCK सीरीज थर्मल प्रोफाइलर एक पेशेवर उच्च-सटीकता तापमान प्रोफाइलिंग उपकरण है जिसे विशेष रूप से SMT रिफ्लो ओवन और औद्योगिक थर्मल प्रक्रिया निगरानी के लिए डिज़ाइन किया गया है। इलेक्ट्रॉनिक विनिर्माण के लिए एक मुख्य थर्मल प्रोफाइलिंग उपकरण के रूप में, यह थर्मल प्रोफाइल टेस्टर मल्टी-चैनल सिंक्रोनस तापमान संग्रह का समर्थन करता है, जिसमें प्रति चैनल 80000 डेटा पॉइंट और अल्ट्रा-हाई 0.1℃ तापमान रिज़ॉल्यूशन की सुविधा है, जो उत्पादन बैचों के पूरे हीटिंग और कूलिंग तापमान वक्र की पूर्ण और सटीक रिकॉर्डिंग सुनिश्चित करता है।

अंतर्निहित RF ट्रांससीवर मॉड्यूल से लैस, रिफ्लो ओवन थर्मल प्रोफाइलर स्थिर वायरलेस डेटा ट्रांसमिशन का एहसास करता है, जो वास्तविक समय डेटा देखने और ऑफ़लाइन डेटा भंडारण का समर्थन करता है। पेशेवर उच्च-तापमान चिपकने वाली टेप के साथ मिलान किया गया, यह पीसीबी बोर्ड और वर्कपीस पर थर्मोकपल को मजबूती से ठीक कर सकता है, उच्च-तापमान औद्योगिक वातावरण के अनुकूल हो सकता है बिना गिरे या विफल हुए। विभिन्न थर्मल प्रसंस्करण उपकरणों के दैनिक तापमान का पता लगाने, प्रक्रिया अंशांकन और गुणवत्ता अनुकूलन के लिए व्यापक रूप से लागू, यह मानकीकृत SMT उत्पादन लाइनों के लिए एक आवश्यक परिशुद्धता परीक्षण उपकरण है।

1. थर्मल प्रोफाइलर
2. इन्सुलेशन बॉक्स
3. तापमान परीक्षण लाइन
4. डेटा डाउनलोड लाइन
5. चार्जर
6. हाई-टेम्प एडहेसिव टेप
7. सॉफ्टवेयर सीडी
8. "+" स्क्रूड्राइवर
9. चिमटी
10. इन्सुलेटेड दस्ताने
11. सोल्डर वायर
12. कैंची
13. इंस्ट्रूमेंट बॉक्स
14. उपयोगकर्ता मैनुअल
15. स्वीकृति प्रमाण पत्र
16. RF ट्रांससीवर (संरचना चुनें)
17. वेव टेस्ट सिस्टम (संरचना चुनें)

1. थर्मोकपल: K-प्रकार थर्मोकपल
2. सैंपलिंग अंतराल: 0.05 सेकंड --- 600 सेकंड सॉफ्टवेयर के साथ सेट
3. डेटा रिकॉर्ड करें: 80000 पॉइंट/चैनल, 20 सेट प्रोफाइल रिकॉर्ड कर सकते हैं
4. रिज़ॉल्यूशन: 0.1℃
5. तापमान मापने की सीमा: 0—1000℃
6. तापमान मापने की सटीकता: ±1.0℃
7. कुल शक्ति: ≤120mW
8. ऑपरेटिंग वोल्टेज: 3.6VDC, रिचार्जेबल बैटरी
9. आयाम: 195(L)×82(W)×21(H)mm 195(L)×103(W)×21(H)mm
10. इन्सुलेशन बॉक्स: 245(L)×100(W)×30(H)mm
11. स्टार्ट मोड: मैनुअल, निर्दिष्ट समय या निर्दिष्ट तापमान
12. रिकॉर्ड मोड: मॉनिटर/रिकॉर्ड
13. कनेक्शन मोड: USB/RF
14. सॉफ्टवेयर संस्करण: प्रोफाइलमैनेजर 2.0

• PWI
• पीक तापमान, तापमान से अधिक समय
• तापमान के बीच समय (रिफ्लो)
• तापमान के बीच ढलान (रिफ्लो)
• समय के बीच ढलान (वेव)

• SMT रिफ्लो प्रक्रिया सत्यापन: नए उत्पाद परिचय (NPI) के लिए इष्टतम सोख, पीक और TAL (लिक्विडस के ऊपर समय) पैरामीटर स्थापित करें और सत्यापित करें।
• वेव और सेलेक्टिव सोल्डरिंग: कोल्ड जॉइंट या पीसीबी डेलैमिनेशन को रोकने के लिए प्रीहीट ग्रेडिएंट्स और सोल्डर पॉट तापमान की निगरानी करें।
• क्युरिंग और बॉन्डिंग प्रक्रियाएं: अंडरफिल, कन्फॉर्मल कोटिंग और एडहेसिव बॉन्डिंग अनुप्रयोगों के लिए यूवी/थर्मल क्योर ओवन को प्रोफाइल करें।
• ऑटोमोटिव और एयरोस्पेस इलेक्ट्रॉनिक्स: IATF 16949, AS9100, और अन्य गुणवत्ता प्रबंधन प्रणालियों द्वारा आवश्यक ऑडिट योग्य थर्मल रिकॉर्ड उत्पन्न करें।
• अनुबंध निर्माण (EMS): पहले पास उपज की निरंतरता सुनिश्चित करने के लिए ग्राहक नौकरियों के बीच तेजी से बदलाव सत्यापन।
• विफलता विश्लेषण और अनुसंधान एवं विकास: थर्मल डेटा को डिफेक्ट मैप्स के साथ सहसंबंधित करके टूंबस्टनिंग, वॉयडिंग या वेटिंग मुद्दों का निदान करें।

1. वास्तविक वैश्विक संगतता: यूनिवर्सल वोल्टेज चार्जिंग, मीट्रिक/इंपीरियल टॉगल, और बहु-भाषा सॉफ्टवेयर क्षेत्रीय बाधाओं को समाप्त करते हैं - किसी भी पुनर्संरचना के बिना कहीं भी तैनात करें।
2. कम स्वामित्व लागत: बदली जाने योग्य हीट शील्ड और फील्ड-सर्विस करने योग्य थर्मोकपल कनेक्टर सील-यूनिट प्रतियोगियों की तुलना में दीर्घकालिक खर्चों को कम करते हैं।
3. ऐसा सॉफ्टवेयर जो आपकी भाषा बोलता है: सहज यूआई के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है; अंतर्निहित PWI अनुमान को हटा देता है ताकि ऑपरेटर - न केवल इंजीनियर - आत्मविश्वास से प्रोफाइल को मान्य कर सकें।
4. आपूर्ति श्रृंखला लचीलापन: मानकीकृत घटक और वैश्विक अंशांकन साझेदारी तेजी से टर्नअराउंड सुनिश्चित करती है, जिससे कारखाने की मरम्मत की प्रतीक्षा में लंबे समय तक डाउनटाइम से बचा जा सकता है।
5. स्केलेबल उत्पाद परिवार: बुनियादी लाइनों के लिए TCK-3 से शुरू करें और जटिल ऑटोमोटिव बोर्डों के लिए TCK-12 तक अपग्रेड करें - सभी एक ही सॉफ्टवेयर प्लेटफॉर्म और सहायक उपकरण का उपयोग करते हुए।

अनुमान लगाना बंद करें और प्रोफाइलिंग शुरू करें।एक मुफ्त डेमो यूनिट मूल्यांकन का अनुरोध करें या TCK सीरीज को एक्शन में देखने के लिए हमारी नमूना थर्मल प्रोफाइल रिपोर्ट डाउनलोड करें। हमारे एप्लिकेशन इंजीनियर आपके विशिष्ट ओवन और बोर्ड जटिलता के लिए सही चैनल कॉन्फ़िगरेशन और हीट शील्ड का चयन करने में आपकी सहायता के लिए तैयार हैं।
