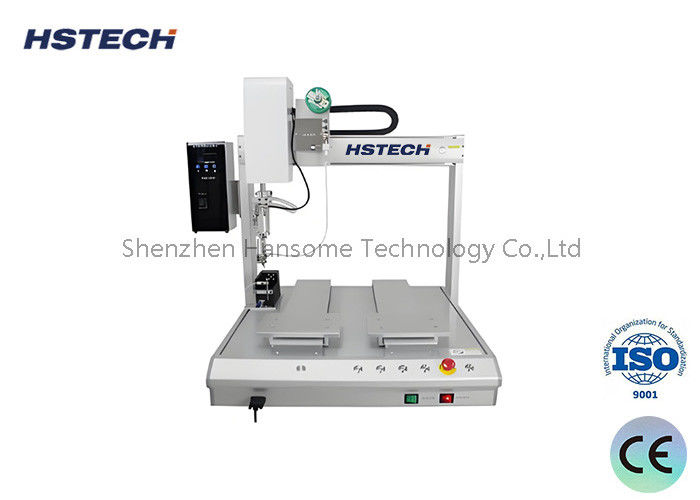

स्वचालित 5 अक्ष डबल टेबल रोबोट सोल्डरिंग मशीन पीसीबी असेंबली के लिए प्रोग्राम करने योग्य टीच पेंडेंट

स्वचालित 5 अक्ष डबल टेबल रोबोट सोल्डरिंग मशीन पीसीबी असेंबली के लिए प्रोग्राम करने योग्य टीच पेंडेंट

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एस5331आर
एमओक्यू: 1 पीसी
कीमत: negotiable
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50 पीसी/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
प्रोडक्ट का नाम:
टेबलटॉप सोल्डरिंग रोबोट

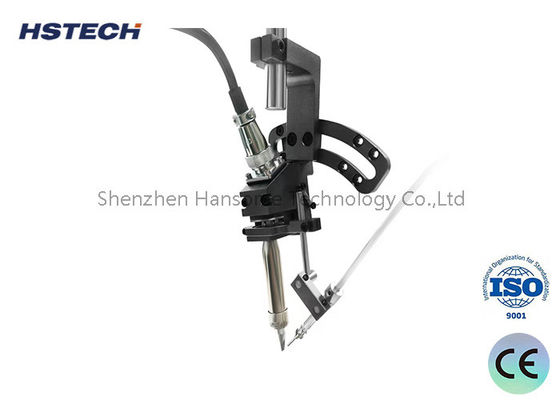

सोल्डरिंग हेड:
सिंगल टिप
ROTATION:
360डिग्री
प्रणाली:
मैनुअल प्रोग्रामिंग, तेज़ स्विचिंग
मशीन वजन:
90 किग्रा
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
50 पीसी/महीना
प्रमुखता देना:

5 अक्ष रोबोटिक सोल्डरिंग मशीन

,

प्रोग्राम करने योग्य पीसीबी असेंबली रोबोट

,

दोहरी टेबल स्वचालित सोल्डरिंग रोबोट

उत्पाद का वर्णन

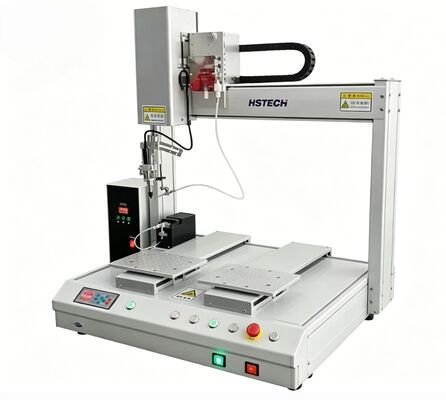

स्वचालित 5 अक्ष दोहरी टेबल रोबोट सोल्डरिंग मशीन
एचएस-एस5331आर 5 एक्सिस डबल टेबल रोबोटिक सोल्डरिंग मशीन एक बुद्धिमान स्वचालित सोल्डरिंग समाधान है जिसे सटीक इलेक्ट्रॉनिक असेंबली के लिए डिज़ाइन किया गया है।दोहरी कार्यस्थलों और 5 अक्षीय गति प्रणाली से सुसज्जित, यह रोबोट सोल्डरिंग प्लेटफॉर्म पीसीबीए, कनेक्टर, वायर टर्मिनल और लघु इलेक्ट्रॉनिक घटकों के लिए स्थिर, सुसंगत उच्च गुणवत्ता वाली सोल्डरिंग प्रदान करता है।
मुख्य विशेषताएं
  • 5-अक्ष गति मिलाप प्रणालीः360° घूर्णी आर धुरी के साथ बहुआयामी आंदोलन जटिल कोणों पर लचीली मिलाप को सक्षम करता है और अनियमित मिलाप स्थितियों को कुशलता से संभालता है
  • स्टेपर मोटर ड्राइव नियंत्रणःस्टेपर मोटर + टाइमिंग बेल्ट ट्रांसमिशन सिस्टम लंबे समय तक निरंतर उत्पादन के लिए स्थिर संचालन, कम कंपन और उत्कृष्ट स्थिति स्थिरता प्रदान करता है
  • सटीक तापमान और टूटे हुए टिन नियंत्रणःसटीक टूटे हुए टिन नियंत्रण के साथ वास्तविक समय तापमान की निगरानी अतिरिक्त मिलाप, ठंडे मिलाप जोड़ों, ब्रिजिंग और टिन मोती को रोकती है
  • उच्च श्रेणी का रैखिक मार्गदर्शक रेलःप्रीमियम रैखिक गाइड संरचना अति-रैखिक, सपाट आंदोलन सुनिश्चित करती है, गति विचलन को कम करती है और मशीन सेवा जीवन का विस्तार करती है
  • बहुविध मिलाप मोडःस्पॉट सोल्डरिंग (पॉइंट सोल्डरिंग) और ड्रैग सोल्डरिंग का समर्थन करता है, विभिन्न वर्कपीस सोल्डरिंग आवश्यकताओं के अनुरूप अनुकूलन योग्य
  • उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु मशीन हाथःकस्टम मिश्र धातु कंक्रीट संरचना विरोधी जंग, विरोधी विरूपण है, लंबे समय तक निरंतर संचालन के तहत संरचनात्मक स्थिरता बनाए रखने

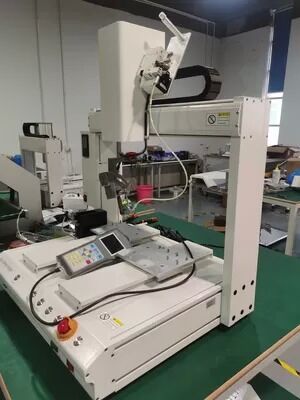

  • पेंडेंट प्रोग्रामिंग सिखाएं:उपयोगकर्ता के अनुकूल आसान पथ प्रोग्रामिंग के लिए हाथ में ले जाने योग्य प्रशिक्षण बॉक्स स्वतंत्र मिलाप कार्यक्रमों के 99 समूहों के लिए भंडारण के साथ
  • अंतर्निहित धुआं शुद्धिकरण फ़िल्टर प्रणाली:प्रभावी ढंग से मिलाप के दौरान उत्पन्न होने वाले हानिकारक धुएं को फ़िल्टर करता है, जंग से मिलाप लोहे की नोक की रक्षा करता है और कार्यशाला वातावरण में सुधार करता है
तकनीकी विनिर्देश
मॉडलHS-S5331R
X/Y1/Y2/Z कार्यक्षेत्र500×300×300×100 मिमी
आर अक्ष घूर्णन360°
एक्सवाईजेड अधिकतम गति300 मिमी/सेकंड
ड्राइव प्रणालीस्टेपिंग मोटर + टाइमिंग बेल्ट
पुनरावृत्ति स्थिति सटीकता±0.02 मिमी
ऑपरेशन मोडपूरी तरह से स्वचालित
प्रोग्रामिंग विधिटीच पेंडेंट के माध्यम से मैनुअल प्रोग्रामिंग
नियंत्रण प्रणालीनिरंतर तापमान नियंत्रण प्रणाली
नियंत्रण इकाईनियंत्रण बोर्ड
मशीन का वजन90 किलो
कुल आयाम (L×W×H)716×585×800 मिमी
विद्युत आपूर्ति220V, 5060Hz
तापमान नियंत्रण सीमा0°550°C
सोल्डरिंग टिप की सफाई विधिवायु पवन स्वच्छता
बाहरी संचार इंटरफ़ेसयूएसबी + आरएस232
सोल्डरिंग के तरीकेपॉइंट सोल्डरिंग / ड्रैग सोल्डरिंग
कार्य वातावरण तापमान और आर्द्रता5°40°C, 20%~90% आरएच (गैर-संक्षेपण)
अनुप्रयोग परिदृश्य
पीसीबी सर्किट बोर्ड, एफपीसी लचीले बोर्ड, इलेक्ट्रॉनिक कनेक्टर, वायर हार्नेस टर्मिनल, सेंसर, छोटे मॉड्यूल, ऑडियो घटक, उपभोक्ता इलेक्ट्रॉनिक्स के स्वचालित मिलाप प्रसंस्करण के लिए उपयुक्तचिकित्सा इलेक्ट्रॉनिक्स, और ऑटोमोबाइल इलेक्ट्रॉनिक असेंबली।
उत्पाद के फायदे
  • दो-टेबल अल्टरनेटिंग वर्क डिज़ाइनःदो कार्यस्थलों को बारी-बारी से काम करने से लोडिंग/अनलोडिंग प्रतीक्षा समय में बचत होती है और उत्पादन दक्षता में वृद्धि होती है
  • अल्ट्रा-हाई सोल्डरिंग स्थिरताःमैनुअल सोल्डरिंग की जगह लेता है, मानव संचालन के कारण अस्थिर गुणवत्ता को समाप्त करता है और दोषपूर्ण दर को कम करता है
  • सरल संचालन और कम सीखने की लागत:सहज ज्ञान युक्त शिक्षण लटकन प्रोग्रामिंग ऑपरेटरों को पेशेवर प्रोग्रामिंग ज्ञान के बिना प्रोग्राम संपादन को जल्दी से पूरा करने की अनुमति देता है
  • पर्यावरण के अनुकूल डिजाइनःएकीकृत धुआं शुद्धिकरण प्रणाली मिलाप धुएं को हटा देती है और कारखाने के पर्यावरण मानकों को पूरा करती है
  • लंबी सेवा जीवन और कम रखरखाव लागतःजंग प्रतिरोधी मिश्र धातु के फ्रेम और विश्वसनीय ट्रांसमिशन घटक लंबे समय तक निरंतर औद्योगिक उत्पादन का समर्थन करते हैं
