उच्च दक्षता 90° 180° पीसीबी घुमाएँ 3 रंग टॉवर लाइट के साथ कन्वेयर दिशा परिवर्तन

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-एसजेड350
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	50 पीसी/महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

पीसीबी टर्न कन्वेयर

बिजली की आपूर्ति:

AC100-230V

डिग्री चालू करें:

90 डिग्री, 180 डिग्री, 270 डिग्री

संकेत:

स्मेमा

नियंत्रण:

टच स्क्रीन

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

50 पीसी/महीना

प्रमुखता देना:

90° 180° पीसीबी घुमावदार कन्वेयर

टॉवर लाइट के साथ पीसीबी दिशा परिवर्तन कन्वेयर

उच्च दक्षता पीसीबी हैंडलिंग उपकरण

उत्पाद का वर्णन

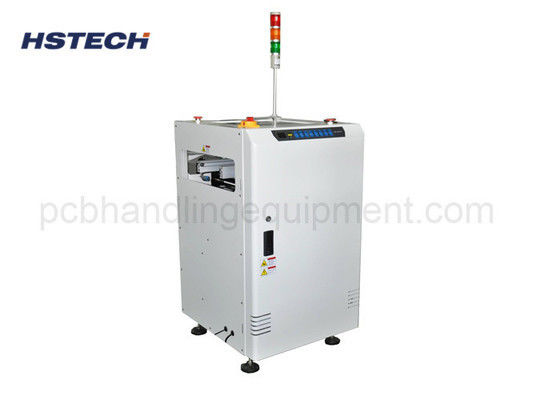

3-रंग टॉवर लाइट के साथ एसएमटी 90°/180° पीसीबी टर्न कन्वेयर

एसएमटी फ्लो डायरेक्शन चेंज पीसीबी टर्न कन्वेयर एक विशेष स्वचालित ट्रांसफर डिवाइस है जो एसएमटी असेंबली उत्पादन लाइनों के लिए डिज़ाइन किया गया है, जो 90°, 180° और 270° पीसीबी दिशा पुनर्निर्देशन का समर्थन करता है। वास्तविक समय मशीन स्थिति संकेत के लिए एक मानक 3-रंग टावर लाइट से सुसज्जित, यह रोटरी कन्वेयर फ्रंट और रियर एसएमटी उपकरण को निर्बाध रूप से जोड़ता है, जो पूरी तरह से स्वचालित उत्पादन लाइनों पर लचीले पीसीबी सर्किट बोर्ड प्रवाह स्विचिंग को सक्षम करता है।

मुख्य उत्पाद विशेषताएँ

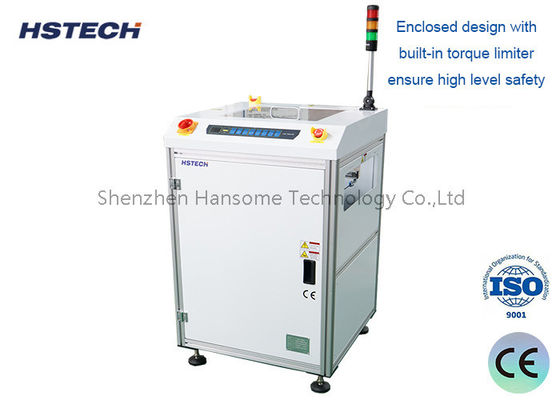

पूरी तरह से संलग्न सुरक्षा संरचना:बिल्ट-इन टॉर्क लिमिटर के साथ सीलबंद बाड़े का डिज़ाइन रोटेशन के दौरान यांत्रिक ओवरलोडिंग और पीसीबी को कुचलने से रोकता है
त्वरित-खुला शीर्ष सुरक्षा कवर:आसान रखरखाव और कम डाउनटाइम के लिए आंतरिक घटकों तक पूर्ण पहुंच

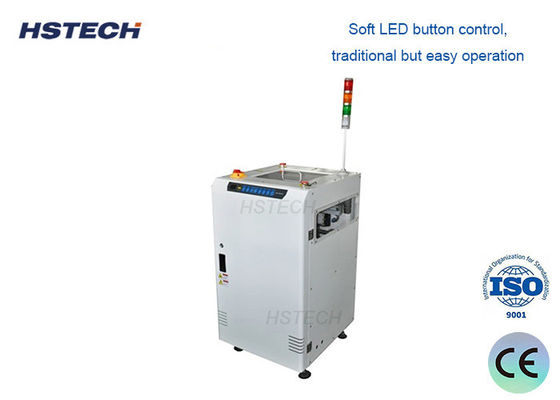

उपयोगकर्ता के अनुकूल भौतिक नियंत्रण बटन:स्टार्ट, स्टॉप, रीसेट और आपातकालीन संचालन के लिए सहज साइड पैनल नियंत्रण
उच्च परिशुद्धता रोटरी तंत्र:परिशुद्धता बीयरिंग और सर्वो-संचालित असेंबली स्थिर, कंपन-मुक्त रोटेशन सुनिश्चित करती है
न्यूनतम स्थानांतरण अंतर:अनुकूलित रोलर डॉकिंग पीसीबी एज जामिंग और बोर्ड झुकाव को समाप्त करता है
अनुकूलन योग्य यातायात प्रवाह तर्क:प्रोग्रामयोग्य सिग्नल विलंब, स्थानांतरण अनुक्रम, और टर्न एंगल ट्रिगर मोड
समानांतर लीड स्क्रू चौड़ाई समायोजन:दोहरी लीड स्क्रू प्रणाली पूर्ण क्षैतिज समानता बनाए रखती है
एसएमईएमए संचार संगतता:सभी मुख्यधारा एसएमटी उपकरणों के साथ निर्बाध एकीकरण के लिए मानक इंटरफ़ेस

तकनीकी निर्देश

पैरामीटर	विवरण
मूलभूत कार्य	पीसीबी प्रवाह दिशा को पुनर्निर्देशित करें; 90°, 180°, 270° मोड़ कोणों का समर्थन करें
मानक परिवहन ऊँचाई	910±20मिमी (वैश्विक एसएमटी उपकरण मानकों से मेल खाता है)
दिशा संप्रेषित करना	बाएँ से दाएँ / दाएँ से बाएँ द्विदिशीय समर्थन
मानक चक्र समय	लगभग। प्रति पूर्ण चक्र 5 सेकंड
बिजली की आपूर्ति	AC 100-230V, एकल चरण, 50/60Hz यूनिवर्सल वोल्टेज
कार्यशील वायुदाब	4-6 बार संपीड़ित वायु आपूर्ति
अधिकतम वायु खपत	फुल-लोड निरंतर संचालन के तहत 10L/मिनट
न्यूनतम पीसीबी मोटाई	0.4 मिमी (अल्ट्रा-थिन लचीले और कठोर सर्किट बोर्ड का समर्थन करता है)
संचार संकेत	SMEMA उद्योग मानक सिग्नल इंटरफ़ेस

मानक मॉडल विकल्प

मॉडल HS-SZ350

पीसीबी प्रसंस्करण का आकार:50×50 - 450×350 मिमी
मशीन का आयाम:700×750×1200 मिमी
शुद्ध वजन:150 किग्रा
अनुप्रयोग:मोबाइल फोन बोर्ड, सेंसर मॉड्यूल, पहनने योग्य इलेक्ट्रॉनिक्स, छोटे नियंत्रण सर्किट पैनल। कार्यशाला के सीमित स्थान के लिए कॉम्पैक्ट फ़ुटप्रिंट आदर्श।

मॉडल HS-SZ460

पीसीबी प्रसंस्करण का आकार:50×50 - 550×460 मिमी
मशीन का आयाम:840×890×1200 मिमी
शुद्ध वजन:180 किग्रा
अनुप्रयोग:ऑटोमोटिव नियंत्रण बोर्ड, बिजली आपूर्ति मदरबोर्ड, औद्योगिक मुख्य नियंत्रण बोर्ड, बड़े एलईडी ड्राइवर पैनल। भारी मल्टी-लेयर सर्किट बोर्डों के लिए उच्च भार क्षमता।

अनुप्रयोग परिदृश्य

• पूर्ण स्वचालित एसएमटी पैच उत्पादन लाइनें
• पीसीबी पोस्ट-रीफ्लो दिशात्मक स्थानांतरण और लाइन लेआउट मोड़
• एओआई, एसपीआई, एक्स-रे निरीक्षण स्टेशन लाइन कनेक्शन
• ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, मेडिकल डिवाइस सर्किट असेंबली
• बुद्धिमान घरेलू उपकरण नियंत्रण बोर्ड विनिर्माण कार्यशालाएँ
• मानव रहित डार्क फैक्ट्री स्वचालित पीसीबी लॉजिस्टिक्स ट्रांसमिशन

उत्पाद लाभ और ग्राहक लाभ

पीसीबी स्क्रैप दर कम करें:परिशुद्धता रोटेशन और संकीर्ण स्थानांतरण अंतर बोर्ड क्षति और घटक हानि से बचते हैं
कम श्रम निर्भरता:एसएमईएमए लिंकेज मैनुअल हैंडलिंग के बिना पूरी तरह से स्वचालित संचालन को सक्षम बनाता है
लचीली लाइन लेआउट:मल्टी-एंगल टर्निंग क्षमता फ़ैक्टरी स्थान उपयोग को अनुकूलित करती है
कम रखरखाव लागत:त्वरित-खुला कवर डिज़ाइन दैनिक रखरखाव को सरल बनाता है और डाउनटाइम को कम करता है
वैश्विक अनुकूलता:वाइड वोल्टेज बिजली की आपूर्ति और मानक एसएमईएमए सिग्नल अंतरराष्ट्रीय बाजारों का समर्थन करते हैं
उच्च सुरक्षा मानक:टॉर्क सीमक और संलग्न आवास सुरक्षा दुर्घटनाओं को रोकते हैं
