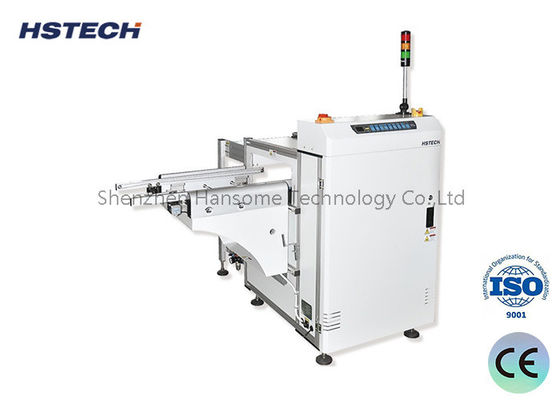

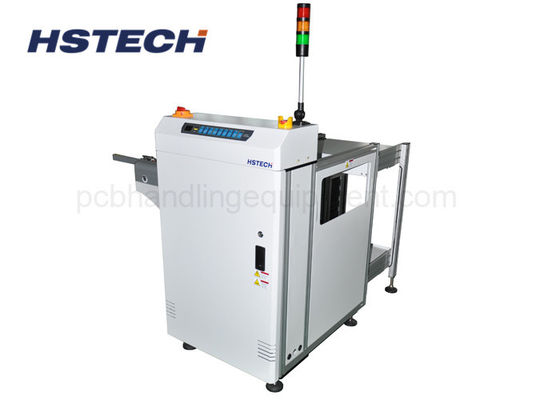

SMEMA संगत के साथ डबल मैगज़ीन 90 डिग्री अनलोडर एल टाइप मॉड्यूल डिज़ाइन

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-एलडी250
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी / महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

पीसीबी लोडर

वायुदाब:

4-6 बार

बिजली की आपूर्ति:

AC110V/220V,50/60Hz

पीसीबी मोटाई:

न्यूनतम 0.4 मिमी

संचालन:

फ्रंट ऑपरेशन

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी / महीना

प्रमुखता देना:

डबल मैगजीन पीसीबी अनलोडर

90 डिग्री एल टाइप अनलोडर

एसएमईएमए संगत पीसीबी मॉड्यूल

उत्पाद का वर्णन

एसएमईएमए संगतता के साथ डबल मैगज़ीन 90 डिग्री अनलोडर एल-टाइप मॉड्यूल डिज़ाइन

हमारा पीसीबी लोडर संपूर्ण एसएमटी उत्पादन लाइनों के लिए आवश्यक फ्रंट-एंड ऑटोमेशन परिधीय उपकरण के रूप में कार्य करता है। नंगे पीसीबी को स्वचालित रूप से फीड करने के लिए इंजीनियर किया गया, यह स्थिर और निर्बाध पीसीबी को पिक-एंड-प्लेस मशीनों, प्रिंटर और अन्य एसएमटी प्रक्रिया उपकरणों तक पहुंचाने में सक्षम बनाता है। ईएमएस कारखानों, पीसीबी निर्माताओं और इलेक्ट्रॉनिक अनुबंध निर्माताओं की उच्च-मानक इलेक्ट्रॉनिक असेंबली आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया, यह लोडर उच्च चलने की गति, विस्तारित सेवा जीवन और व्यापक पीसीबी सुरक्षा को जोड़ता है। पूरी तरह से एसएमईएमए सिग्नल संगत, यह पूरी तरह से स्वचालित लिंकेज उत्पादन लाइनें स्थापित करने के लिए सभी मुख्यधारा के अंतरराष्ट्रीय एसएमटी उपकरण ब्रांडों के साथ सहजता से एकीकृत होता है।

मुख्य उत्पाद विशेषताएँ

पूरी तरह से संलग्न धूल रोधी संरचना:पूर्ण कैबिनेट संलग्नक धूल, मलबे और वर्कशॉप कणों को प्रभावी ढंग से अलग करता है, जिससे सर्किट बोर्ड की सतह के संदूषण, खरोंच और फीडिंग के दौरान ऑक्सीकरण को रोका जा सकता है।
दृश्य अवलोकन विंडो:पारदर्शी विंडो मशीन कवर को खोले बिना पीसीबी फीडिंग, संदेश और पत्रिका प्रतिस्थापन स्थिति की स्पष्ट निगरानी की अनुमति देती है।
SS304 स्टेनलेस स्टील मशीन बॉडी:प्रीमियम स्टेनलेस स्टील निर्माण 24 घंटे निरंतर संचालन के लिए जंग प्रतिरोध, संक्षारण प्रतिरोध, उच्च कठोरता और विरूपण प्रतिरोध प्रदान करता है।
प्रबलित मजबूत यांत्रिक फ़्रेम:मोटे स्टील प्रोफाइल उच्च गति संचालन के दौरान यांत्रिक संतुलन और कंपन दमन को अनुकूलित करते हैं।
चिकना समानांतर चौड़ाई समायोजन:परिशुद्धता समायोजन तंत्र तिरछा या जाम किए बिना विभिन्न पीसीबी आकारों के लिए सुचारू ट्रैक चौड़ाई संशोधन को सक्षम बनाता है।
ट्रिपल मैगज़ीन रैक लोडिंग क्षमता:मैन्युअल प्रतिस्थापन आवृत्ति को कम करने और स्वचालित फीडिंग समय बढ़ाने के लिए एक साथ 3 पत्रिका रैक (1 ऊपरी, 2 नीचे) का समर्थन करता है।
वायवीय शीर्ष और नीचे पत्रिका क्लैंप:वायवीय लॉकिंग क्लैंप विस्थापन और कंपन को रोकने के लिए ऑपरेशन के दौरान मैगज़ीन रैक को सुरक्षित रूप से ठीक करते हैं।
शून्य पीसीबी टूटने की गारंटी:अनुकूलित नरम संपर्क संदेश बेल्ट, सटीक गति नियंत्रण और बफर फीडिंग डिज़ाइन पीसीबी क्रैकिंग और किनारे की क्षति को खत्म करते हैं।
पूर्ण SMEMA सिग्नल संगतता:मानक एसएमईएमए संचार इंटरफ़ेस अपस्ट्रीम और डाउनस्ट्रीम एसएमटी उपकरणों के साथ स्वचालित लिंकेज को सक्षम बनाता है।

पूर्ण तकनीकी विशिष्टताएँ

पैरामीटर	विनिर्देश
पूर्ण उत्पाद का नाम	SS304 एंटी-डस्ट SMEMA संगत पीसीबी लोडर मशीन
मानक कन्वेयर गति	0.5-20एम/मिनट (कस्टम गति उपलब्ध)
पीसीबी परिवहन ऊँचाई	910±30मिमी (सार्वभौमिक एसएमटी उपकरण मानक)
सिंगल पीसीबी लोडिंग साइकिल	प्रति बोर्ड लगभग 6 सेकंड
पत्रिका प्रतिस्थापन समय	पूर्ण पत्रिका स्वैप के लिए लगभग 30 सेकंड
दिशा संप्रेषित करना	बाएँ से दाएँ (L→R) या दाएँ से बाएँ (R→L), स्विच करने योग्य
ऑपरेशन मोड	फ्रंट पैनल ऑपरेशन
ट्रैक फिक्स्ड साइड	फ्रंट फिक्स्ड साइड (अनुकूलित लेआउट उपलब्ध)
मानक विद्युत आपूर्ति	AC 220V, 50/60Hz, सहनशीलता ±10%
कार्यशील वायुदाब	4-6बार संपीड़ित वायु आपूर्ति
न्यूनतम पीसीबी मोटाई	0.4 mm
पत्रिका विन्यास	ऊपरी परत: 1 रैक; निचली परत: 2 रैक (कुल 3)
वैकल्पिक पत्रिका पिच	1 मिमी, 4 मिमी, 10 मिमी पिच (40 मिमी मानक)
लिंकेज संचार	मानक एसएमईएमए औद्योगिक सिग्नल

मॉडल चयन मार्गदर्शिका

नमूना	एचएस-एलडी250	एचएस-एलडी330	एचएस-एलडी390	एचएस-एलडी460
कुशल पीसीबी लंबाई	5050~350250मिमी	5050~455330मिमी	5050~530390मिमी	5050~530460मिमी
मशीन का आकार	14008001200मिमी	16508801200मिमी	18009401200मिमी	180010101200मिमी
पत्रिका का आकार	355320563मिमी	460400563मिमी	535460570मिमी	535530570मिमी
वज़न	140 किग्रा	180 किलो	220 किग्रा	260 किग्रा

उत्पादन एवं ग्राहक मूल्य लाभ

मैन्युअल श्रम लागत कम करें:ट्रिपल मैगज़ीन डिज़ाइन निरंतर स्वचालित फीडिंग समय बढ़ाता है, जिससे मैन्युअल प्रतिस्थापन आवृत्ति और श्रम इनपुट कम हो जाता है।

उत्पादन उपज को स्थिर करें:एंटी-डस्ट एनक्लोजर और सॉफ्ट बफर संदेश पीसीबी संदूषण, खरोंच और टूटने को रोकते हैं, दोषपूर्ण दर को कम करते हैं।

मजबूत क्रॉस-ब्रांड अनुकूलनशीलता:यूनिवर्सल एसएमईएमए इंटरफ़ेस और मानक ऊंचाई बिना किसी संशोधन के सभी मुख्यधारा एसएमटी उपकरणों को जोड़ती है।

दीर्घकालिक कम रखरखाव:SS304 स्टेनलेस स्टील फ्रेम और प्रबलित संरचना घटक विफलता और रखरखाव खर्च को कम करती है।

लचीला अनुकूलन समर्थन:कन्वेयर गति, पत्रिका पिच और ट्रैक लेआउट सहित कई अनुकूलन विकल्प।

विविधीकृत उत्पादन अनुकूलनशीलता:बड़े पैमाने पर उत्पादन और उच्च-मिश्रण प्रोटोटाइप बैच दोनों के लिए स्थिर संचालन।
