डेस्कटॉप 4-अक्ष रोटरी ऑटोमैटिक सोल्डरिंग रोबोट 360° घूर्णन सोल्डरिंग हेड के साथ

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-एस331आर
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी / महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

डेस्कटॉप ऑटोमैटिक सोल्डरिंग रोबोट

वोल्टेज:

110V / 220V एसी

तापन शक्ति:

150W

प्लैटफ़ॉर्म:

चीन

गारंटी:

1 वर्ष

एक्स/वाई/जेड यात्रा रेंज:

300×300×100मिमी

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी / महीना

प्रमुखता देना:

4-अक्ष स्वचालित सोल्डरिंग रोबोट

360° घूर्णन वाले सोल्डरिंग सिर

डेस्कटॉप ऑटोमैटिक सोल्डरिंग मशीन

उत्पाद का वर्णन

डेस्कटॉप 4-एक्सिस रोटरी स्वचालित सोल्डरिंग रोबोट 360° रोटेटिंग सोल्डरिंग हेड के साथ

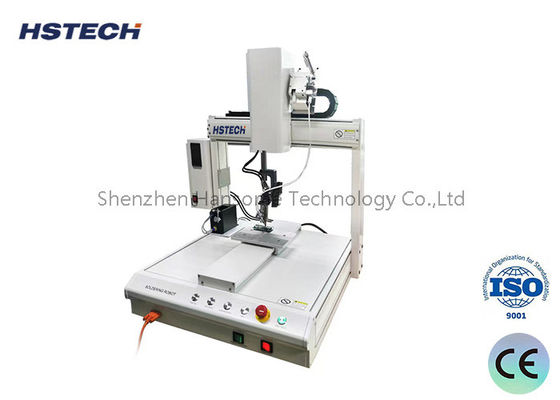

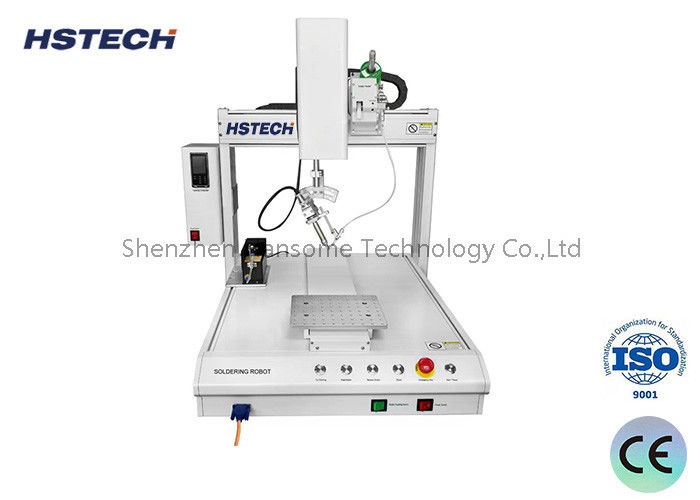

HSTECH HS-S331R फोर एक्सिस रोटरी सोल्डरिंग रोबोट

चार्जर प्लग डीसी टर्मिनल एलईडी स्ट्रिप सोल्डरिंग के लिए प्रोग्रामयोग्य ऑटो सोल्डरिंग मशीन

उत्पाद अवलोकन

मॉडल HS-S331R एक 4-अक्ष स्वचालित सोल्डरिंग रोबोट है जिसमें HSTECH द्वारा विकसित X/Y/Z रैखिक अक्ष और 360° घूमने वाला R अक्ष शामिल है। रिफ्लो और वेव सोल्डरिंग उपकरण के लिए असंभव ब्लाइंड सोल्डरिंग कार्यों को पूरा करने के लिए डिज़ाइन किया गया, यह इकाई एसएमटी प्रसंस्करण के बाद मिश्रित प्रकार के पीसीबी, गर्मी-संवेदनशील घटकों और नाजुक इलेक्ट्रॉनिक भागों को असेंबल करने में उत्कृष्टता प्राप्त करती है।

इसे उपभोक्ता इलेक्ट्रॉनिक्स उद्योगों में पीसीबी वायर सोल्डरिंग, चार्जर प्लग वेल्डिंग, कनेक्टर टर्मिनल, डीसी टर्मिनल और एलईडी स्ट्रिप बॉन्डिंग के लिए व्यापक रूप से अपनाया जाता है। मैन्युअल सोल्डरिंग को बदलने से वेल्डिंग की गुणवत्ता प्रभावी ढंग से स्थिर हो जाती है, उत्पादकता बढ़ जाती है और श्रम लागत में कटौती होती है। कॉम्पैक्ट डेस्कटॉप लेआउट स्वचालित उत्पादन लाइनों के साथ स्टैंडअलोन ऑपरेशन या इनलाइन एकीकरण को सक्षम बनाता है।

तकनीकी निर्देश

एक्स/वाई/जेड यात्रा रेंज	300300100मिमी
आर एक्सिस रोटेशन	360° पूर्ण घूर्णन
अधिकतम XYZ चलने की गति	300मिमी/सेकंड
ड्राइव मोड	स्टेपिंग मोटर + टाइमिंग बेल्ट ट्रांसमिशन
पोजिशनिंग दोहराव योग्यता	±0.02मिमी
ऑपरेशन मोड	पूर्ण स्वचालित संचालन
प्रोग्रामिंग विधि	पेंडेंट मैनुअल प्रोग्रामिंग सिखाएं
नियंत्रण प्रणाली	समर्पित स्थिर-तापमान नियंत्रण बोर्ड
प्रोग्राम भंडारण	प्रसंस्करण कार्यक्रमों के 1000 सेट तक संग्रहीत करें; प्रति एकल फ़ाइल अधिकतम 5,000 अंक
भण्डारण क्षमता	टीच बॉक्स के लिए 256एम, ऑफ़लाइन कार्ड के लिए 32एम; प्रति फ़ाइल 100,000 प्रोसेसिंग पॉइंट तक
कुल वजन	85 किग्रा
आयाम (एलडब्ल्यूएच)	516585800मिमी
बिजली की आपूर्ति	AC220V,50/60Hz,350W
तापमान नियंत्रण रेंज	0~550℃
टिप सफाई	वायवीय वायु प्रवाह स्वचालित सफाई
बाहरी बंदरगाह	यूएसबी और आरएस232
सोल्डरिंग प्रकार	स्पॉट सोल्डरिंग/ड्रैग सोल्डरिंग
कार्यशील परिवेश	5~40℃, 20%~90%आरएच गैर-संघनक

मुख्य उत्पाद लाभ

4-एक्सिस लिंकेज और ओमनी-डायरेक्शनल सोल्डरिंग:360° घूमने योग्य आर-अक्ष सोल्डरिंग हेड से सुसज्जित, मशीन मानक सोल्डरिंग उपकरणों के लिए दुर्गम छिपे हुए ब्लाइंड छेद और साइड पिन तक पहुंचती है। अनियमित पीसीबी और थर्मल रूप से कमजोर घटकों के लिए आदर्श।
उच्च परिशुद्धता और स्थिर संरचना:एल्यूमीनियम मिश्र धातु फ्रेम विरूपण और जंग से बचाता है। प्रेसिजन स्टेपिंग मोटर ड्राइव ±0.02 मिमी दोहराव सटीकता सुनिश्चित करता है, बड़े पैमाने पर उत्पादन में लगातार सोल्डर जोड़ों को प्रदान करता है और मैन्युअल सोल्डरिंग से असमान गुणवत्ता को समाप्त करता है।
कुशल प्रोग्रामिंग और लचीला उत्पादन:प्रोग्रामिंग समय को काफी कम करने के लिए पॉइंट-टू-पॉइंट और ब्लॉक कॉपी फ़ंक्शन का समर्थन करें। स्टोरेज कार्ड के माध्यम से ऑफ़लाइन प्रोग्रामिंग मशीन के प्रतीक्षा समय को बचाती है, जिससे मल्टी-स्पेक छोटे-बैच ऑर्डर के लिए त्वरित मॉडल परिवर्तन का एहसास होता है।
ऑटो सोल्डरिंग टिप रखरखाव:अंतर्निर्मित वायवीय स्वचालित सफाई तंत्र नियमित रूप से सोल्डरिंग आयरन टिप से ऑक्साइड को हटाता है, टिप घिसाव को कम करता है और लगातार सोल्डरिंग प्रभाव को स्थिर रखता है।
लगातार तापमान सोल्डरिंग नियंत्रण:0 से 550 ℃ तक का सटीक तापमान विनियमन सीसा और सीसा रहित सोल्डर तारों दोनों में फिट बैठता है, जो संवेदनशील इलेक्ट्रॉनिक घटकों को ओवरहीटिंग क्षति से बचाता है।
सुविधाजनक डेटा ट्रांसमिशन:डुअल यूएसबी और आरएस232 इंटरफेस इंटेलिजेंट वर्कशॉप प्रबंधन के लिए फैक्ट्री एमईएस उत्पादन प्रबंधन प्रणाली के साथ प्रोग्राम आयात/निर्यात और डेटा कनेक्शन का समर्थन करते हैं।

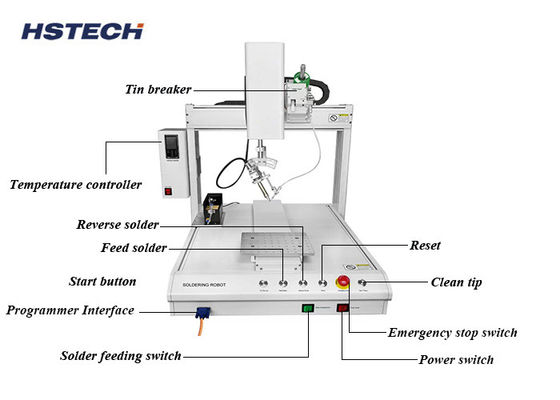

मुख्य घटक

सोल्डरिंग आयरन हेड:निरंतर सोल्डरिंग के दौरान स्थिर ताप उत्पादन के लिए वास्तविक समय तापमान फीडबैक डिज़ाइन।
डिजिटल तापमान नियंत्रक:कोल्ड सोल्डर या घटक जलने से बचने के लिए सटीक वास्तविक समय तापमान समायोजन।
हैंडहेल्ड टीच पेंडेंट:जटिल कोडिंग के बिना तेज़ प्रोग्राम सेटअप के लिए सहज संचालन।
ऑटो सोल्डर वायर फीडर:समान जोड़ों के लिए सोल्डर की मात्रा को सटीक रूप से नियंत्रित करने के लिए स्थिर मात्रात्मक सोल्डर फीडिंग।

अनुप्रयोग फ़ील्ड

उपभोक्ता इलेक्ट्रॉनिक्स: चार्जर प्लग, यूएसबी कनेक्टर, डीसी पावर टर्मिनल
प्रकाश उद्योग: एलईडी स्ट्रिप लाइट बॉन्डिंग और पीसीबी सोल्डरिंग
परिशुद्धता असेंबली: मिश्रित एसएमटी+टीएचए सर्किट बोर्ड और नाजुक छोटे घटक
वायरिंग प्रसंस्करण: विभिन्न इलेक्ट्रॉनिक मॉड्यूल के लिए केबल-टू-बोर्ड टिन सोल्डरिंग
