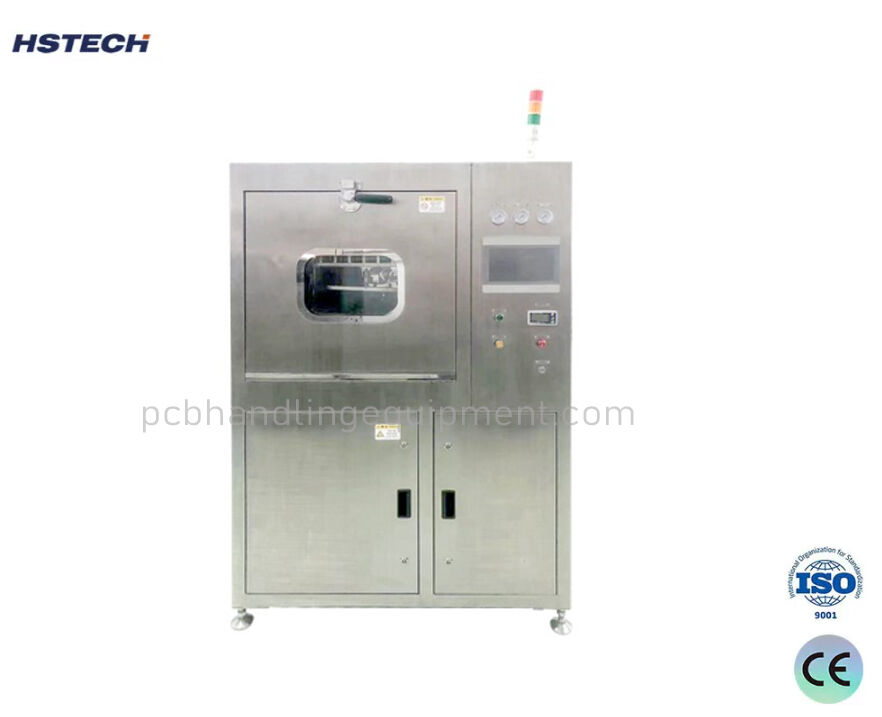

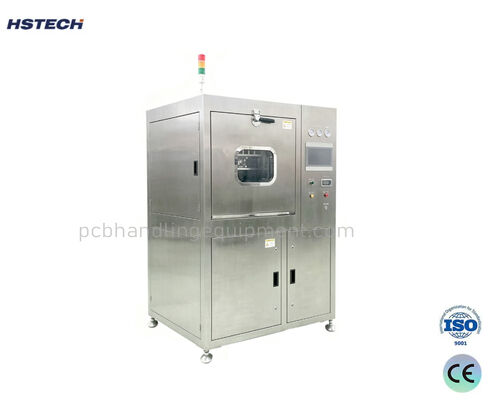

त्वरित कनेक्टर स्प्रे बार प्रणाली के साथ टच स्क्रीन ऑफलाइन पीसीबीए सफाई मशीन

त्वरित कनेक्टर स्प्रे बार प्रणाली के साथ टच स्क्रीन ऑफलाइन पीसीबीए सफाई मशीन

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-810
एमओक्यू: 1 पीसी
कीमत: negotiable
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50 पीसी/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
प्रोडक्ट का नाम:
ऑफलाइन पीसीबीए सफाई मशीन
मशीन की शक्ति:
लगभग 26 किलोवाट
मशीन बॉडी सामग्री:
304 स्टेनलेस स्टील
सुखाने का तापमान:
अधिकतम 99°
बिजली की आपूर्ति:
AC380V 50HZ 65A
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
50 पीसी/महीना
प्रमुखता देना:

टच स्क्रीन पीसीबीए सफाई मशीन

,

स्प्रे बार के साथ ऑफलाइन सफाई मशीन

,

शीघ्र कनेक्टर के साथ एसएमटी सफाई उपकरण

उत्पाद का वर्णन
त्वरित कनेक्टर स्प्रे बार सिस्टम के साथ टच स्क्रीन ऑफ़लाइन पीसीबीए सफाई मशीन
HS-810 एकीकृत ऑफ़लाइन PCBA सफाई मशीन एक किफायती और कुशल बैच सफाई प्रणाली है जिसे इलेक्ट्रॉनिक उत्पादों से विभिन्न अवशेषों को हटाने के लिए डिज़ाइन किया गया है। यह उन्नत प्रणाली पानी में घुलनशील अवशेषों, आरएमए (मध्यम रूप से सक्रिय रोसिन), बिना धोए सीसा रहित फ्लक्स, इलेक्ट्रोप्लेटिंग लवण, उंगलियों के निशान, धूल और सोल्डर गेंदों को संभालती है। पूरी सफाई, धुलाई और सुखाने की प्रक्रिया एक ही कक्ष में होती है, जो प्रभावी रूप से रासायनिक उपयोग और खपत को कम करती है।
प्रमुख विशेषताऐं
  • टच स्क्रीन नियंत्रण के साथ 304 स्टेनलेस स्टील मशीन बॉडी
  • प्रोग्रामयोग्य चक्र सफाई के साथ सभी सफाई आवश्यकताओं के लिए उपयुक्त
  • सफाई विलायक रीसाइक्लिंग प्रणाली रासायनिक खपत को बचाती है
  • तेजी से सफाई के समय के लिए एकाधिक सफाई नोजल
  • ब्लाइंड स्पॉट के बिना 360-डिग्री सफाई के लिए तीन सफाई बार (ऊपर, मध्य, नीचे)।
  • संपूर्ण सफाई प्रक्रिया की निगरानी के लिए अवलोकन कक्ष
  • रासायनिक सफाई अनुभाग के लिए परिसंचारी गर्म पानी की व्यवस्था
  • रेगुलेटिंग डोर और क्विक कनेक्टर स्प्रे बार सिस्टम के साथ बाहरी एग्जॉस्ट पोर्ट
  • निम्न तरल स्तर स्वचालित जल भरने का कार्य

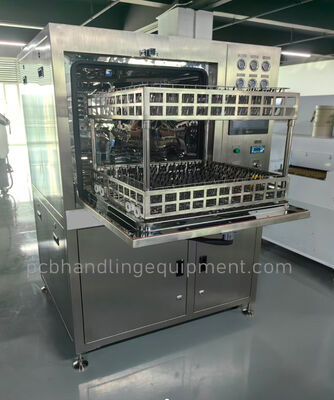

  • बड़े पीसीबीए आवश्यकताओं के लिए दोहरी परत डिजाइन के साथ बड़े आकार की सफाई टोकरी (L610×W560×H100mm)
मानक विन्यास
अवयव शामिल
टच स्क्रीन नियंत्रण प्रणाली हाँ
अलार्म प्रणाली हाँ
टिकाऊ 304 स्टेनलेस स्टील निर्माण हाँ
प्रोग्रामयोग्य चक्र सफाई समाधान हाँ
सफाई विलायक रीसाइक्लिंग प्रणाली हाँ
तीन सफाई बार (ऊपर, मध्य, नीचे) हाँ
अवलोकन सफाई खिड़की हाँ
स्टेनलेस स्टील पीसीबी संरचना हाँ
रासायनिक सफाई गर्म जल चक्र प्रणाली हाँ
निकास वायु कनेक्टर हाँ
तेज़ कनेक्शन सफाई स्प्रे बार हाँ
कम तरल स्वचालित विलायक भरने की प्रणाली हाँ
सफाई टोकरी: 610×560×100 मिमी, दोहरी परत हाँ
3 पीएच, 380 वीएसी, 5 तार बिजली की आपूर्ति हाँ
वैकल्पिक उपकरण
विकल्प उपलब्धता
0.3T/H DI जल उत्पादक उपकरण (प्रतिरोधकता 15 मीटर से ऊपर) हाँ
अनुकूलित फिक्स्चर हाँ
तकनीकी निर्देश
पैरामीटर विनिर्देश
मशीन का आकार L1500 × W1300 × H1830 (मिमी)
भीतरी कक्ष का आकार L690 × W620 × H715 (मिमी)
सफाई टोकरी का आकार 610 × 560 × 100 (मिमी), दोहरी परत
मशीन की शक्ति लगभग 26 किलोवाट
नियंत्रण मोड टच स्क्रीन + पीएलसी
मशीन बॉडी सामग्री 304 स्टेनलेस स्टील
जाल सामग्री 304 स्टेनलेस स्टील
बिजली की आपूर्ति AC380V 50HZ 65A
हवा की आपूर्ति 0.45 एमपीए ~ 0.7 एमपीए
वज़न लगभग 600 किग्रा
डीआई पानी की आवश्यकता >15MΩ
डीआई वॉटर इनलेट 0.5 m³/घंटा
शोर <70 डीबी
छिड़काव का दबाव 30-40psi
पीसीबीए मोटाई 0-100मिमी
पीसीबीए वजन 10 किलो से कम
रासायनिक सफाई तापमान 25-75℃
सुखाने का तापमान अधिकतम 99℃
स्प्रे पाइप स्थापना तेज़ कनेक्टर, आसान प्रतिस्थापन
जल पाइप स्थापना तेज़ कनेक्टर, आसान रखरखाव
रासायनिक विलायक फिल्टर 0.45μm (सोल्डर पेस्ट, रोसिन और फ्लक्स संदूषकों को फ़िल्टर करता है)
डीआई जल फ़िल्टर 0.45μm (सोल्डर पेस्ट, रोसिन और फ्लक्स संदूषकों को फ़िल्टर करता है)
सफाई उपकरण
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
सफ़ाई प्रदर्शन
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
अनुप्रयोग
संचार एवं उपभोक्ता इलेक्ट्रॉनिक्स:राउटर, बेस स्टेशन उपकरण और सटीक उपकरणों के लिए पीसीबी/पीसीबीए की सोल्डरिंग के बाद की सफाई। शॉर्ट सर्किट और सिग्नल हस्तक्षेप को रोकने के लिए रोसिन और सोल्डर पेस्ट के अवशेषों को हटा देता है।
अनुसंधान एवं विकास प्रोटोटाइपिंग/पायलट उत्पादन:प्रयोगशालाओं और अनुसंधान एवं विकास केंद्रों में नमूना बोर्डों और छोटे बैच के पायलट उत्पादन बोर्डों की सफाई। विभिन्न पीसीबीए मॉडलों और संदूषण स्तरों के लिए लचीली अनुकूलनशीलता प्रदान करता है।
पीसीबीए मरम्मत एवं पुनः कार्य सफ़ाई:मरम्मत या पुनः कार्य प्रक्रियाओं के बाद सर्किट बोर्डों की सफाई। बोर्ड के प्रदर्शन को बहाल करने और स्क्रैप दरों को कम करने के लिए अवशिष्ट सोल्डर, फ्लक्स और दूषित पदार्थों को हटाता है।
परिशुद्ध इलेक्ट्रॉनिक्स पैकेजिंग:सेमीकंडक्टर पैकेज और माइक्रो-मॉड्यूल की सफाई। कठोर उच्च परिशुद्धता असेंबली आवश्यकताओं को पूरा करने के लिए सूक्ष्म कणों और कार्बनिक अवशेषों को हटा देता है।
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
