उत्पादों का विवरण

Created with Pixso. घर Created with Pixso. उत्पाद Created with Pixso.
पीसीबी हैंडलिंग उपकरण
Created with Pixso.

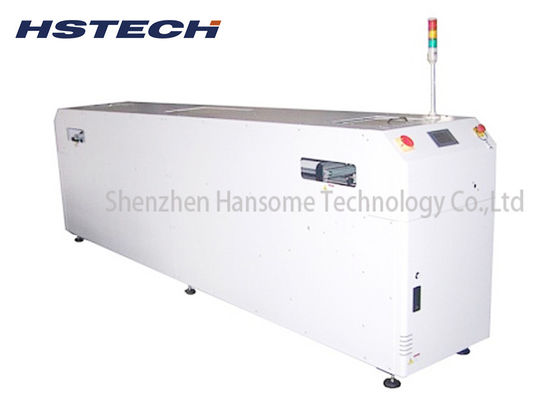

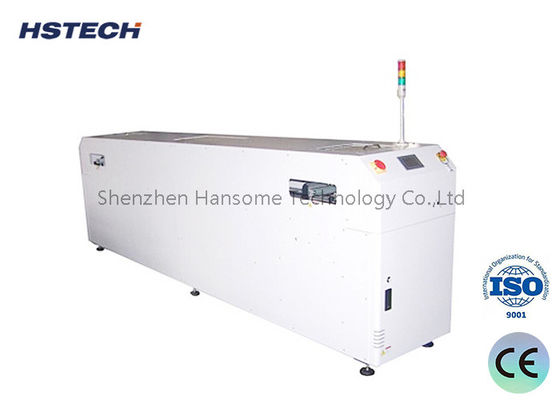

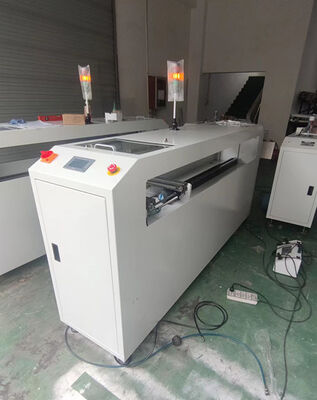

टच स्क्रीन नियंत्रण पीसीबी शटल कन्वेयर स्वचालित पीसीबी बोर्ड पैनल हैंडलिंग परिवहन उपकरण

टच स्क्रीन नियंत्रण पीसीबी शटल कन्वेयर स्वचालित पीसीबी बोर्ड पैनल हैंडलिंग परिवहन उपकरण

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-पीवाईजे250
एमओक्यू: 1पीसी
कीमत: Negotation
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50 पीसी/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
अनुवाद दूरी:
मानक 2200 मिमी (पहली ~ चौथी रेल) ​​या अनुकूलित
अनुवाद विधि:
स्टेपर मोटर+कन्वेयर बेल्ट
उपयुक्त पीसीबी आकार:
50*50~400*250मिमी
स्थानांतरण दिशा:
एलआर, या आरएल
परिवहन ऊंचाई:
910±20मिमी
मशीन का आयाम:
600*2600*1200मिमी
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
50 पीसी/महीना
उत्पाद का वर्णन
एसएमटी उत्पादन लाइन के लिए इंटेलिजेंट टच स्क्रीन कंट्रोल पीसीबी शटल कन्वेयर स्वचालित पीसीबी बोर्ड पैनल ट्रांसपोर्ट हैंडलिंग उपकरण
उत्पाद अवलोकन

यह पीसीबी शटल कन्वेयर विशेष रूप से एसएमटी उत्पादन लाइन और इलेक्ट्रॉनिक असेंबली लाइन अनुप्रयोगों के लिए डिज़ाइन किया गया है। एक पेशेवर पीसीबी बोर्ड हैंडलिंग और ट्रांसफर डिवाइस के रूप में, पीसीबी शटल कन्वेयर विभिन्न पीसीबी बोर्डों और सर्किट पैनलों के स्थिर स्वचालित संदेश और सुचारू पारगमन का एहसास करता है। बुद्धिमान टच स्क्रीन नियंत्रण प्रणाली से सुसज्जित, यह स्वचालित पीसीबी शटल कन्वेयर लचीली गति समायोजन, प्रोग्राम करने योग्य रनिंग मोड और स्थिर शटल ट्रांसमिशन का समर्थन करता है, जो उत्पादन दक्षता में काफी सुधार करता है और असेंबली प्रक्रिया में मानव रहित निरंतर संचालन का एहसास करता है। उच्च गुणवत्ता वाले औद्योगिक फ्रेम संरचना और सटीक ट्रांसमिशन घटकों को अपनाते हुए, एसएमटी पीसीबी शटल कन्वेयर में स्थिर संचालन, कम शोर, उच्च स्थायित्व और लंबी सेवा जीवन है, जो आधुनिक स्वचालित उत्पादन कार्यशालाओं के मानक विन्यास से पूरी तरह मेल खाता है।

विशेषताएँ
  • मॉड्यूल सुरक्षा संलग्न डिजाइन।
  • स्टेपर मोटर का प्रयोग करें.
  • स्थिर, संतुलित, और सटीक गतिमान।
  • चिकना और समानांतर चौड़ाई समायोजन।
  • पीसीबी परिवहन दिशा ग्राहक की आवश्यकता का पालन करती है।
  • टच स्क्रीन नियंत्रण कक्ष.
  • एसएमईएमए संगत।
टेक्निकल डिटेल
समारोह यह इकाई पीसीबी प्रवाह को विभिन्न चैनलों पर पुनर्निर्देशित करती थी, 2 लाइन से 1 लाइन तक, या 1 लाइन से 2 लाइन तक।
नमूना एचएस-पीवाईजे250
परिवहन ऊंचाई 910±20मिमी
अनुवाद दूरी मानक 2200 मिमी (पहली ~ चौथी रेल) ​​या अनुकूलित
अनुवाद का समय स्वनिर्धारित
अनुवाद विधि स्टेपर मोटर+कन्वेयर बेल्ट
रेल ठीक हो गई पहली और चौथी रेल को ठीक किया गया
उपयुक्त पीसीबी आकार 50*50~400*250मिमी
स्थानांतरण दिशा एलआर, या आरएल
पीसीबी स्थानांतरण मोड 2 इन 1 आउट, 1 इन 2 आउट, या 2 इन 2 आउट।
वायुदाब 4-6बार
पीसीबी की मोटाई न्यूनतम 0.4 मिमी
मशीन का आयाम 600*2600*1200मिमी
संकेत स्मेमा
सामान्य अनुप्रयोग
  • श्रीमती असेंबली लाइन्स:पिक एंड प्लेस मशीनों को रीफ्लो ओवन या एओआई/एएक्सआई निरीक्षण सिस्टम से जोड़ना।
  • पीसीबी परीक्षण:कार्यात्मक परीक्षण स्टेशनों के बीच एक बफर के रूप में कार्य करना।
  • लचीला विनिर्माण:संपूर्ण उत्पादन प्रवाह को रोके बिना ऑपरेटरों को रखरखाव के लिए लाइन के कुछ हिस्सों को डिस्कनेक्ट करने की अनुमति देना।
आपकी एसएमटी लाइन को शटल कन्वेयर की आवश्यकता क्यों है?

एक जटिल इलेक्ट्रॉनिक्स विनिर्माण वातावरण में, मशीन की गति शायद ही कभी पूरी तरह से मेल खाती है।पीसीबी शटल कन्वेयरइसे इसके द्वारा हल करता है:

  1. संतुलन रेखा गति:समग्र उपकरण प्रभावशीलता (ओईई) को अधिकतम करते हुए, अपस्ट्रीम और डाउनस्ट्रीम मशीनों के बीच गति अंतर को अवशोषित करने के लिए एक गतिशील बफर के रूप में कार्य करता है।
  2. भौतिक अंतरालों को पाटना:फ़ैक्टरी लेआउट की बाधाओं के कारण दूर स्थित मशीनों को पूरी तरह से जोड़ता है।
  3. बहुमुखी संचालन:एचएमआई टचस्क्रीन के माध्यम से तुरंत "इनलाइन मोड" (कन्वेयर) और "बफर मोड" (स्टोरेज) के बीच स्विच कर सकते हैं।
आज ही अपने उत्पादन प्रवाह को अनुकूलित करें

सुनिश्चित करें कि आपकी विनिर्माण लाइन बिना किसी रुकावट के सुचारू रूप से चलती रहे। हमारे विश्वसनीय के साथ अपनी सुविधा को अपग्रेड करेंपीसीबी शटल कन्वेयर.

मूल्य निर्धारण, लीड समय और तकनीकी सहायता के लिए अभी हमसे संपर्क करें!
