उच्च दक्षता पीसीबी सतह क्लीनर एसएमटी लाइन धूल और स्थिर हटाने की मशीन एसएमईएमए के साथ

उच्च दक्षता पीसीबी सतह क्लीनर एसएमटी लाइन धूल और स्थिर हटाने की मशीन एसएमईएमए के साथ

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-डीसी250/एचएस-डीसी330
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी / महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

पीसीबी सतह क्लीनर

वायुदाब:

4-6 बार

पीसीबी मोटाई सीमा:

0.4~5मिमी

वज़न:

100 किग्रा/130 किग्रा

ट्रैक स्थिर पक्ष:

सामने की ओर

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी / महीना

प्रमुखता देना:

एसएमईएमए के साथ पीसीबी सतह क्लीनर

एसएमटी लाइन धूल हटाने की मशीन

स्थैतिक हटाने वाला पीसीबी क्लीनर

उत्पाद का वर्णन

उच्च दक्षता पीसीबी सतह क्लीनर एसएमटी लाइन धूल और स्थिर हटाने की मशीन एसएमईएमए के साथ

HSTECH HS-DC250 / HS-DC330 पीसीबी सरफेस क्लीनर एक उच्च परिशुद्धता, पूरी तरह से स्वचालित सफाई समाधान है जिसे आधुनिक एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइनों के लिए विशेष रूप से बनाया गया है।सीधे स्क्रीन प्रिंटिंग प्रक्रिया से पहले स्थापित, यह मशीन पीसीबी से धूल, कांच के फाइबर, स्थैतिक बिजली और अन्य सतह प्रदूषकों को समाप्त करती है,इष्टतम सोल्डर पेस्ट मुद्रण गुणवत्ता सुनिश्चित करना और टोपस्टोनिंग जैसे असेंबली दोषों को कम करना, सोल्डर बॉल, और अपर्याप्त गीला।

उत्पाद का अवलोकन

यह एसएमटी वर्कफ़्लो में निर्बाध एकीकरण के लिए डिज़ाइन किया गया है, यह मानक एसएमईएमए संचार, द्विदिश बोर्ड परिवहन और उपयोगकर्ता के अनुकूल बहुभाषी संचालन का समर्थन करता है,इसे उपभोक्ता इलेक्ट्रॉनिक्स के लिए आदर्श बना रहा है, ऑटोमोटिव इलेक्ट्रॉनिक्स और औद्योगिक पीसीबी विनिर्माण अनुप्रयोग।

प्रमुख विशेषताएं

एसएमटी लाइन अनुकूलित डिजाइनःस्थिर, सुसंगत संचालन के लिए पीएलसी नियंत्रण के साथ विशिष्ट एसएमटी उत्पादन आवश्यकताओं को पूरा करने के लिए विकसित। एसएमटी प्रिंटर और एआई प्लग-इन उपकरण से पहले / बाद की स्थापना का समर्थन करता है।
उच्च दक्षता वाली सफाई प्रणाली:99%+ स्वच्छता दर के साथ सतह कणों को हटाने के लिए अल्ट्रा-हाई-स्पीड एंटी-स्टेटिक सर्पिल ब्रश और वैक्यूम निष्कर्षण को जोड़ती है।
उन्नत स्थैतिक उन्मूलनवैकल्पिक कीन्स-ब्रांड के स्टेटिक एलिमिनेटर इलेक्ट्रोस्टैटिक हस्तक्षेप को पूरी तरह से समाप्त करते हैं, संवेदनशील पीसीबी घटकों को ईएसडी क्षति से बचाते हैं।
कम रखरखाव प्रदर्शनःसरल रखरखाव के लिए निकासी डिजाइन के साथ लंबे समय तक चलने वाले, स्थिर परिणामों के लिए डिज़ाइन किया गया रोलर सफाई तंत्र।
उपयोगकर्ता के अनुकूल संचालनःनिर्बाध एसएमटी लाइन एकीकरण के लिए एसएमईएमए सिग्नल संगतता के साथ द्विभाषी (अंग्रेजी/चीनी) इंटरफ़ेस डिस्प्ले।

विनिर्देश

पद	HS-DC250	HS-DC330
प्रभावी पीसीबी आकार	50×50~330×250 मिमी	50×50~455×330 मिमी
मशीन का आयाम	650×800×1300 मिमी	800 × 950 × 1300 मिमी
वजन	100 किलो	130 किलो

तकनीकी मापदंड

पैरामीटर	विनिर्देश
परिवहन ऊंचाई	900±30mm (उद्योग मानक SMT लाइन ऊंचाई)
परिवहन दिशा	बाएं से दाएं (L->R) या दाएं से बाएं (R->L) द्विदिशात्मक
चक्र समय	लगभग 8 सेकंड प्रति पीसीबी
स्टिकर रोलर Qty	1 रील
चिपकने वाला कागज Qty	2 रीलें
आयनिक Qty	2 पीसी (स्थिर उन्मूलन इकाइयां)
ब्रश Qty	1 पीसी
ट्रैक स्थिर पक्ष	सामने की ओर
विद्युत आपूर्ति	AC100-230V, 50/60Hz
वायु दबाव	4-6 बार
हवा की खपत	अधिकतम 10L/मिनट
पीसीबी मोटाई सीमा	0.4~5 मिमी
संचार प्रोटोकॉल	एसएमईएमए (मानक एसएमटी उपकरण संचार)

कार्य सिद्धांत और लाभ

बहु-चरण सफाई प्रक्रियाः

ब्रश की सफाई:उच्च गति से चलने वाले एंटी-स्टेटिक सर्पिल ब्रश सतह की धूल, फाइबर और कणों को हटा देते हैं
वैक्यूम निकासी:एकीकृत वैक्यूम प्रणाली पुनः संदूषण को रोकने के लिए ढीले होने वाले प्रदूषकों को हटा देती है
स्थैतिक उन्मूलन:आयनकारी स्थिर विद्युत को बेअसर करते हैं, जिससे घटकों को ईएसडी क्षति का खतरा समाप्त हो जाता है
चिपकने वाला रोलर स्पर्श सफाईःसटीक चिपकने वाले रोलर्स अवशिष्ट कणों को पकड़ते हैं, 99%+ स्वच्छता प्राप्त करते हैं

मुख्य लाभ:

सतह के दूषित होने के कारण होने वाले मुद्रण दोषों को 70% तक कम करें
वेल्डिंग जोड़ों की विश्वसनीयता और अंतिम उत्पाद की उपज में सुधार
प्रिंटर और प्लेसमेंट मशीन जैसे डाउनस्ट्रीम उपकरणों के सेवा जीवन का विस्तार करना
मैन्युअल सफाई और पुनर्मिलन को कम से कम करें, समग्र लाइन दक्षता को बढ़ाएं

अनुप्रयोग परिदृश्य

उपभोक्ता इलेक्ट्रॉनिक्स की असेंबली लाइनें (स्मार्टफोन, लैपटॉप, पहनने योग्य उपकरण)
ऑटोमोबाइल इलेक्ट्रॉनिक्स निर्माण (ईसीयू, सेंसर, नियंत्रण मॉड्यूल)
औद्योगिक नियंत्रण पीसीबी उत्पादन
चिकित्सा उपकरण इलेक्ट्रॉनिक्स की इकट्ठा
कोई भी एसएमटी उत्पादन प्रक्रिया जिसके लिए उच्च परिशुद्धता वाले सोल्डर पेस्ट प्रिंटिंग की आवश्यकता होती है

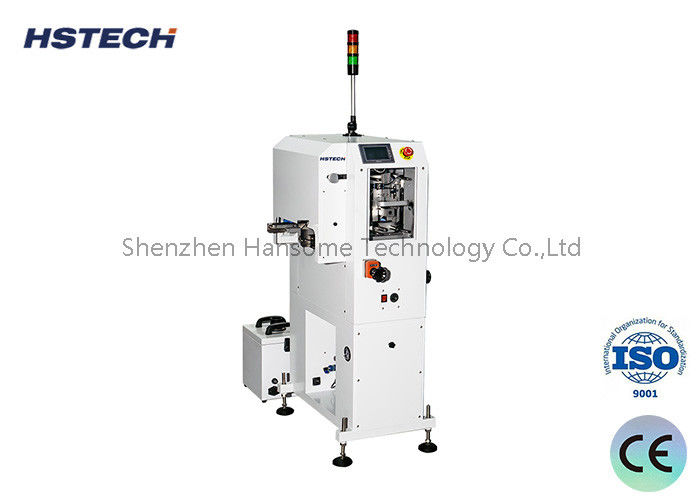

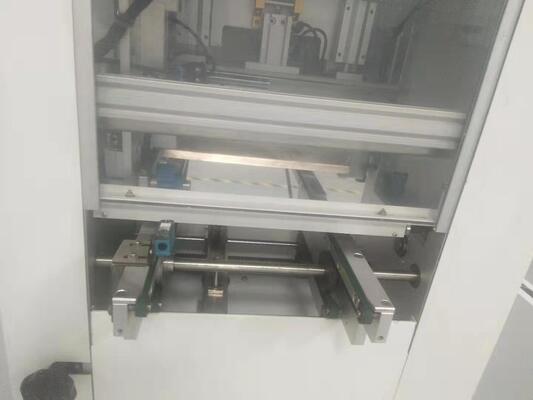

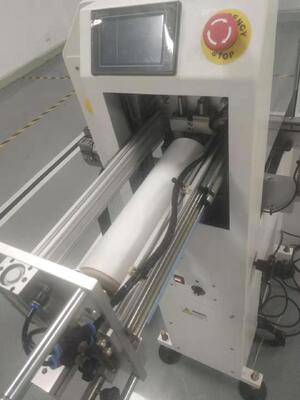

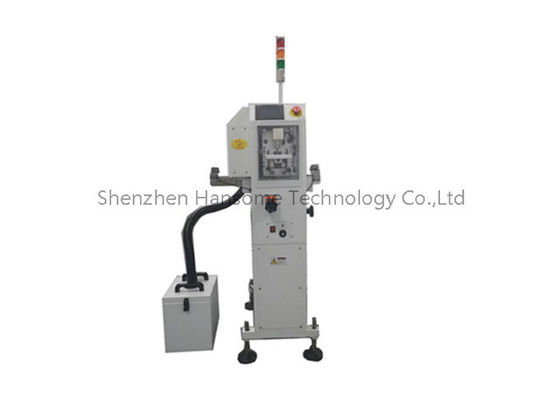

उत्पाद चित्र
