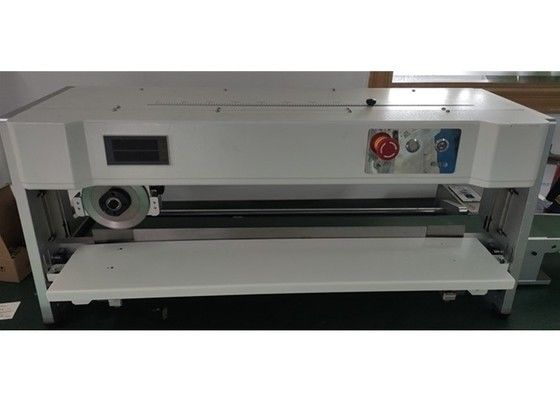

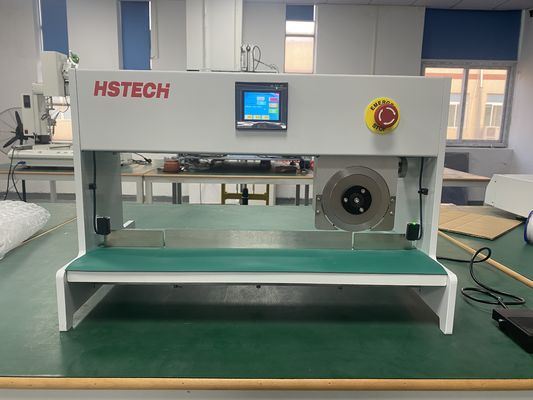

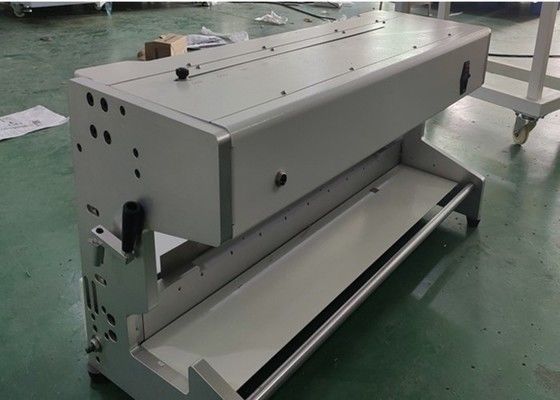

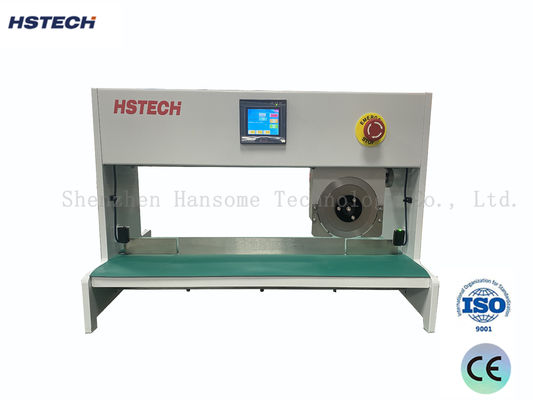

हाई-प्रिसिजन नाइफ-टाइप बोर्ड सेपरेटर पीसीबी डीपैनलिंग मशीन या वी-कट ब्लेड सेपरेशन

हाई-प्रिसिजन नाइफ-टाइप बोर्ड सेपरेटर पीसीबी डीपैनलिंग मशीन या वी-कट ब्लेड सेपरेशन

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-203
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी / महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

ब्लेड माइविंग पीसीबी विभाजक

अन्य नाम:

वी-कट पीसीबी कटर मशीन

गुणवत्ता:

टिकाऊ, उच्च पद

बिजली की आपूर्ति:

एकल-चरण AC220V, 50-60Hz

ड्राइव सिस्टम:

स्टेपर मोटर (सेल्फ-लॉकिंग)

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी / महीना

प्रमुखता देना:

उच्च परिशुद्धता पीसीबी डेपेनिंग मशीन

नाइफ-टाइप बोर्ड सेपरेटर पीसीबी

वी-कट ब्लेड सेपरेशन मशीन

उत्पाद का वर्णन

उच्च परिशुद्धता चाकू प्रकार बोर्ड विभाजक पीसीबी Depaneling मशीन

यह पीसीबी बोर्ड विभाजक एक उच्च परिशुद्धता सर्किट बोर्ड काटने की मशीन है जिसे विशेष रूप से एसएमटी उत्पादन लाइनों के लिए डिज़ाइन किया गया है।यह सुरक्षित रूप से और कुशलता से अलग करने के लिए एक ऊपरी और निचले चाकू काटने तंत्र को अपनाता है वी-ग्रुव जुड़े पीसीबी. यह इलेक्ट्रॉनिक विनिर्माण, एसएमटी असेंबली और पीसीबी असेंबली उद्योगों में व्यापक रूप से उपयोग किए जाने वाले मैनुअल डिपेनिंग के कारण सर्किट क्षति और घटक टूटने को पूरी तरह से समाप्त करता है।

तकनीकी विनिर्देश

विद्युत आपूर्ति	एकल-चरण AC220V, 50-60Hz
वजन	60 किलो
मशीन का आकार	770mm (L) × 370mm (W) × 420mm (H)
काटने की गति	300 मिमी/सेकंड
चाकू के पहिया का अधिकतम स्ट्रोक	350 मिमी
चाकू के पहिया का ठीक से समायोजन	0-3 मिमी
निचला चाकू समायोजन	0-2 मिमी
रियर बफ़ल चौड़ाई	150 मिमी
पीसीबी काटने की अधिकतम चौड़ाई	150 मिमी
पीसीबी काटने की अधिकतम लंबाई	350 मिमी
लागू पीसीबी मोटाई	0.6-3.2 मिमी
वी-ग्रुव स्पेसिंग	0.25-2.0 मिमी
सुरक्षा संरक्षण	इन्फ्रारेड सुरक्षा स्विच
ड्राइव प्रणाली	स्टेपर मोटर (स्वयं-लॉकिंग)
चाकू सामग्री	आयातित हाई स्पीड स्टील (दो बार फिर से पीसने योग्य)

प्रमुख विशेषताएं

अधिकतम उपज के लिए उच्च परिशुद्धता काटना:पावर-ऑन सेल्फ-लॉकिंग फंक्शन के साथ स्टेपर मोटर सटीक काटने और पोजिशनिंग प्रदान करता है, यात्रा विचलन को समाप्त करता है और चिकनी, बोर-मुक्त कटौती सुनिश्चित करता है।
घटकों की सुरक्षा के लिए कम तनाव काटना:चलती गोल चाकू डिजाइन यांत्रिक तनाव को कम करता है, सोल्डर संयुक्त क्रैकिंग और इलेक्ट्रॉनिक घटक टूटने को रोकता है।
विभिन्न पीसीबी के लिए बहुमुखी समायोजनःसमायोज्य चाकू पहिया और निचला चाकू विभिन्न पीसीबी मोटाई (0.6-3.2 मिमी) और वी-ग्रुव अंतराल (0.25-2.0 मिमी) को समायोजित करते हैं।
सुरक्षा-संरक्षित संचालनःइन्फ्रारेड सुरक्षा स्विच स्वचालित रूप से मशीन बंद कर देता है जब विदेशी वस्तुएं काटने के क्षेत्र में प्रवेश करती हैं।
कम रखरखाव लागत के साथ टिकाऊ चाकूःआयातित उच्च गति वाले इस्पात चाकू लगभग 2 बार फिर से पीस सकते हैं, जिससे सेवा जीवन बढ़ जाता है।
उच्च दक्षता के लिए सरल संचालनःपैर स्विच नियंत्रण निरंतर गुणवत्ता परिणामों के साथ सीधा संचालन संभव बनाता है।

आवेदन

एसएमटी उत्पादन लाइनों में पीसीबी का निर्माण
इलेक्ट्रॉनिक विनिर्माण कारखानों में पीसीबी के बड़े पैमाने पर काटने
परिशुद्धता और घटक-माउंटेड पीसीबी के पैनलिंग
उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और मोटर वाहन इलेक्ट्रॉनिक्स उद्योगों में पीसीबी असेंबली
पुनर्मिलन और स्क्रैप दरों को कम करने के लिए डिमेंलिंग प्रक्रियाओं का उन्नयन

अक्सर पूछे जाने वाले प्रश्न

यह मशीन पीसीबी की कितनी मोटाई काट सकती है?

यह 0.6-3.2 मिमी की मोटाई और 0.25-2.0 मिमी से वी-ग्रूव स्पेस के साथ पीसीबी के लिए उपयुक्त है, जो मजबूत संगतता प्रदान करता है।

क्या पीसीबी के घटकों को काटने से नुकसान होगा?

चलती गोल चाकू काटना बहुत कम यांत्रिक तनाव का उत्पादन करता है। सटीक गति नियंत्रण के साथ संयुक्त यह solder जोड़ों या आसपास के घटकों को नुकसान नहीं करता है,यह परिशुद्धता पीसीबी के लिए आदर्श बना रहा है.

क्या चाकू को बदला जा सकता है या फिर से पीसा जा सकता है?

ऊपरी और निचले चाकू आयातित उच्च गति वाले इस्पात से बने होते हैं। गूंगे चाकू को लगभग 2 बार फिर से ग्राउंड किया जा सकता है, जिससे दीर्घकालिक संचालन लागत कम होती है।

इस मशीन में कौन सी सुरक्षा सुविधाएँ हैं?

यह एक अवरक्त सुरक्षा स्विच से लैस है जो स्वचालित रूप से मशीन को रोकता है जब विदेशी वस्तुएं चाकू आंदोलन क्षेत्र में प्रवेश करती हैं, जिससे दुर्घटनाओं को रोका जाता है।
