स्पॉट और ड्रैग सोल्डरिंग के लिए हाई प्रिसिजन 5-एक्सिस डुअल टेबल ऑटोमैटिक सोल्डरिंग रोबोट

स्पॉट और ड्रैग सोल्डरिंग के लिए हाई प्रिसिजन 5-एक्सिस डुअल टेबल ऑटोमैटिक सोल्डरिंग रोबोट

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एस5331आर
एमओक्यू: 1 पीसी
कीमत: negotiable
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100 पीसी / महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
प्लैटफ़ॉर्म:
दोहरी मेज
धुरी:
5 अक्ष
मोटर:
स्टेपर मोटर
आर अक्ष:
360
प्रोग्रामिंग:
शिक्षण बॉक्स के साथ मैनुअल
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
100 पीसी / महीना
प्रमुखता देना:

5-एक्सिस ऑटोमैटिक सोल्डरिंग रोबोट

,

प्रेसिजन के साथ डुअल टेबल सोल्डरिंग रोबोट

,

स्पॉट ड्रैग सोल्डरिंग रोबोट

उत्पाद का वर्णन
हाई प्रिसिजन 5-एक्सिस डुअल टेबल ऑटोमैटिक सोल्डरिंग रोबोट
मॉडल HS-S5331R - स्पॉट और ड्रैग सोल्डरिंग अनुप्रयोगों के लिए उन्नत स्वचालित सोल्डरिंग समाधान
उत्पाद अवलोकन
HSTECH का HS-S5331R 5 एक्सिस डुअल टेबल रोबोटिक सोल्डरिंग मशीन एक उच्च-दक्षता, प्रिसिजन-इंजीनियर्ड स्वचालित सोल्डरिंग समाधान है जिसे इलेक्ट्रॉनिक असेंबली प्रक्रियाओं को सुव्यवस्थित करने के लिए डिज़ाइन किया गया है। विश्वसनीयता और लचीलेपन के लिए निर्मित, यह मैन्युअल श्रम और उत्पादन त्रुटियों को कम करते हुए लगातार, उच्च-गुणवत्ता वाले सोल्डरिंग परिणाम प्रदान करता है।
मुख्य विशेषताएं
  • 5-एक्सिस सोल्डरिंग क्षमता: बहु-कोण, जटिल सोल्डरिंग कार्यों को विभिन्न उत्पाद डिजाइनों के लिए उच्च अनुकूलन क्षमता के साथ सक्षम बनाता है
  • स्टेपल मोटर नियंत्रण: लगातार सोल्डरिंग प्रदर्शन के लिए सटीक, दोहराने योग्य आंदोलन सुनिश्चित करता है
  • हीटिंग और ब्रोकन टिन नियंत्रण: सोल्डर पिघलने और अनुप्रयोग को अनुकूलित करता है, कोल्ड जॉइंट या सोल्डर ब्रिज जैसे दोषों को रोकता है
  • उच्च-गुणवत्ता वाली लीनियर गाइड: स्थिर, कंपन-मुक्त संचालन के लिए चिकनी, सपाट गति की गारंटी देता है
  • लचीले सोल्डरिंग विकल्प: स्पॉट सोल्डरिंग, ड्रैग सोल्डरिंग और अन्य कस्टम सोल्डरिंग कार्यों का समर्थन करता है
  • टिकाऊ एल्यूमीनियम मिश्र धातु फ्रेम: एंटी-बेंड, एंटी-रस्ट निर्माण जो दीर्घकालिक औद्योगिक उपयोग के लिए बनाया गया है
  • टीच पेंडेंट प्रोग्रामिंग: 99 प्रोग्राम समूहों तक के भंडारण के साथ उपयोगकर्ता-अनुकूल मैनुअल प्रोग्रामिंग
  • स्मोक प्यूरिफिकेशन फिल्टर सिस्टम: हानिकारक धुएं को खत्म करके सोल्डरिंग आयरन के जीवनकाल को बढ़ाता है और सोल्डरिंग की गुणवत्ता में सुधार करता है
तकनीकी विशिष्टताएँ
पैरामीटर विनिर्देश
मॉडल HS-S5331R
X/Y1/Y2/Z वर्किंग रेंज 500 × 300 × 300 × 100 मिमी
R एक्सिस 360°
XYZ गति अधिकतम 300 मिमी/सेकंड
ड्राइव सिस्टम स्टेपिंग मोटर + टाइमिंग बेल्ट
रिपीट सटीकता ±0.02 मिमी
ऑपरेशन विधि ऑटो
प्रोग्रामिंग मैनुअल प्रोग्रामिंग (टीच पेंडेंट)
नियंत्रण प्रणाली स्थिर नियंत्रण प्रणाली
वजन 90 किग्रा
आयाम (L × W × H) 716 × 585 × 800 मिमी
बिजली की आपूर्ति 220V 50-60Hz
तापमान नियंत्रण रेंज 0-550℃
आयरन टिप सफाई एयर क्लीनिंग / न्यूमेटिक
बाहरी इंटरफ़ेस USB + RS232
सोल्डरिंग विधि पॉइंट सोल्डरिंग / ड्रैग सोल्डरिंग
कार्य तापमान/आर्द्रता 5-40℃ / 20-90% RH
मुख्य लाभ
  • डुअल टेबल डिज़ाइन: एक साथ लोडिंग/अनलोडिंग और सोल्डरिंग संचालन को सक्षम बनाता है, उत्पादन दक्षता को दोगुना करता है
  • उच्च सटीकता और स्थिरता: ±0.02 मिमी रिपीट सटीकता समान सोल्डर जॉइंट सुनिश्चित करती है, मानवीय त्रुटि को समाप्त करती है
  • उपयोगकर्ता-अनुकूल संचालन: टीच पेंडेंट प्रोग्रामिंग के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है, जिससे नए उत्पादों के लिए त्वरित सेटअप संभव होता है
  • कम रखरखाव: टिकाऊ घटक और अंतर्निहित स्मोक प्यूरिफिकेशन डाउनटाइम को कम करते हैं और उपकरण के जीवनकाल को बढ़ाते हैं
  • व्यापक संगतता: विभिन्न उद्योगों में पीसीबी, कनेक्टर, तार और अन्य इलेक्ट्रॉनिक घटकों को सोल्डर करने के लिए उपयुक्त
अनुप्रयोग परिदृश्य
इनमें बड़े पैमाने पर उत्पादन और प्रिसिजन असेंबली के लिए आदर्श:
  • उपभोक्ता इलेक्ट्रॉनिक्स (स्मार्टफोन, टैबलेट, घरेलू उपकरण)
  • ऑटोमोटिव इलेक्ट्रॉनिक्स (सेंसर, नियंत्रण मॉड्यूल)
  • दूरसंचार उपकरण (सर्किट बोर्ड, कनेक्टर)
  • औद्योगिक इलेक्ट्रॉनिक्स (नियंत्रण पैनल, बिजली की आपूर्ति)
उत्पाद चित्र

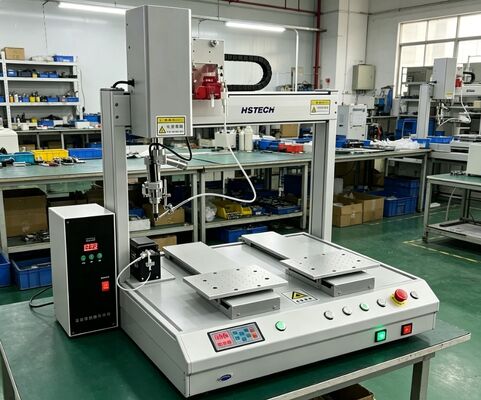

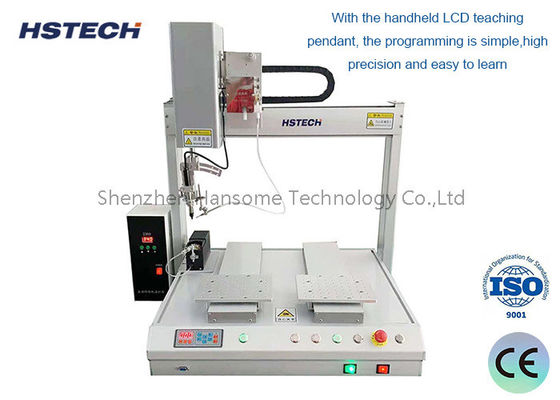

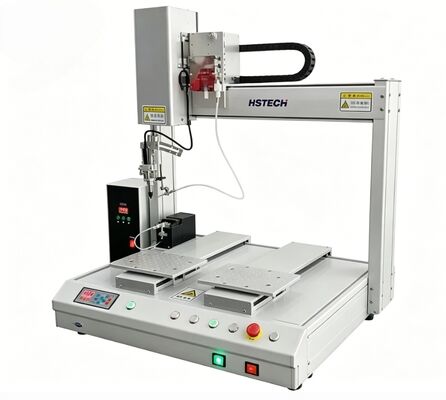

HS-S5331R 5-Axis Dual Table Robotic Soldering Machine front view Close-up of soldering operation showing precision tip positioning Dual table configuration showing simultaneous operation capability Control panel and teach pendant interface for programming
