पीसीबी डिपेलिंग राउटर मशीन
Created with Pixso.

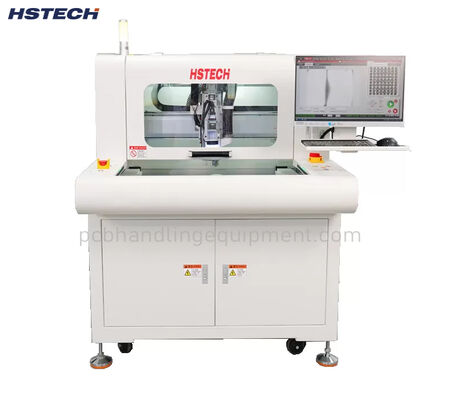

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

ब्रांड नाम: HSTECH
मॉडल संख्या: RT360
एमओक्यू: 1 पीसी
कीमत: negotiable
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50 पीसी/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
प्रोडक्ट का नाम:
पीसीबीए राउटर मशीन
काटने का उपकरण:
मिलिंग कटर
ऑपरेशन सिस्टम:
खिड़कियाँ
वोल्टेज:
AC220V 50Hz
प्लैटफ़ॉर्म:
चीन
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का
आपूर्ति की क्षमता:
50 पीसी/महीना
उत्पाद का वर्णन
उच्च परिशुद्धता पीसीबी राउटर मशीन | 60000 आरपीएम स्वचालित पीसीबी डीपैनलिंग समाधान
अपनी पीसीबी कटिंग सटीकता और उत्पादन दक्षता में सुधार करें

आधुनिक इलेक्ट्रॉनिक्स विनिर्माण में, सटीकता और दक्षता महत्वपूर्ण हैं। हमारीपीसीबी राउटर मशीनउच्च गति, उच्च-सटीकता पीसीबी डीपैनलिंग के लिए डिज़ाइन की गई है, जो इसे एसएमटी उत्पादन लाइनों, ईएमएस कारखानों और पीसीबी निर्माताओं के लिए एक आदर्श समाधान बनाती है।

60,000 आरपीएम तक केउच्च गति वाले स्पिंडलसे लैस, यह स्वचालित पीसीबी कटिंग मशीन साफ किनारे, न्यूनतम तनाव और संवेदनशील इलेक्ट्रॉनिक घटकों को शून्य क्षति सुनिश्चित करती है।


उत्पाद अवलोकन

यहस्वचालित पीसीबी डीपैनलिंग राउटर मशीनउत्कृष्ट सटीकता के साथ पैनलों से पीसीबी को अलग करने के लिए एक उच्च गति मिलिंग कटर का उपयोग करती है। यह विशेष रूप सेउच्च-घनत्व पीसीबीए बोर्ड और जटिल सब्सट्रेट्सके लिए उपयुक्त है, जो स्थिर प्रदर्शन और सुसंगत कटिंग गुणवत्ता सुनिश्चित करता है।

चाहे आप छोटे बैच उत्पादन या उच्च-मात्रा निर्माण को संभाल रहे हों, यह मशीनविश्वसनीय, दोहराने योग्य परिणामप्रदान करती है।


मुख्य विशेषताएं
  • उच्च गति स्पिंडल (60,000 आरपीएम तक)
    बर्र या तनाव क्षति के बिना चिकनी कटिंग किनारे सुनिश्चित करता है
  • डुअल वर्किंग प्लेटफॉर्म डिज़ाइन
    निरंतर संचालन के साथ दक्षता में सुधार करता है
  • उच्च परिशुद्धता नियंत्रण प्रणाली
    कटिंग सटीकता ±0.05 मिमी तक, दोहराव सटीकता ±0.02 मिमी
  • स्थिर सर्वो मोटर ड्राइविंग सिस्टम
    एक्स/वाई/जेड अक्ष उच्च-प्रदर्शन सर्वो मोटर्स द्वारा संचालित
  • किसी एयर स्रोत की आवश्यकता नहीं
    पूरी तरह से इलेक्ट्रिक नियंत्रण प्रणाली, आसान स्थापना
  • उपयोगकर्ता के अनुकूल संचालन
    कैमरा पोजिशनिंग सिस्टम के साथ सॉफ्टवेयर प्रोग्रामिंग
  • सुरक्षा सुरक्षा प्रणाली
    सुरक्षा प्रकाश पर्दे और अलार्म सिस्टम से लैस
  • कुशल धूल संग्रह
    नीचे धूल संग्रह प्रणाली स्वच्छ कार्य वातावरण सुनिश्चित करती है

तकनीकी विनिर्देश
वस्तु आरटी350 आरटी360 आरटी360ए
संरचना सिंगल स्पिंडल, डुअल प्लेटफॉर्म सिंगल स्पिंडल, डुअल प्लेटफॉर्म डुअल स्पिंडल, डुअल प्लेटफॉर्म
मशीन का आकार 1000*1200*1550 मिमी 1200*1400*1550 मिमी 1200*1400*1550 मिमी
वजन 700 किग्रा 900 किग्रा 900 किग्रा
कार्य क्षेत्र 300*400 मिमी 410*510 मिमी 410*510 मिमी
स्पिंडल गति 5000–50000 आरपीएम 5000–60000 आरपीएम 5000–60000 आरपीएम
कटिंग गति 1–100 मिमी/सेकंड 1–100 मिमी/सेकंड 1–100 मिमी/सेकंड
कटिंग सटीकता ±0.05 मिमी ±0.05 मिमी ±0.05 मिमी
दोहराव सटीकता ±0.02 मिमी ±0.02 मिमी ±0.02 मिमी
अक्ष गति 800 मिमी/सेकंड 800 मिमी/सेकंड 800 मिमी/सेकंड
ड्राइव सिस्टम सर्वो मोटर सर्वो मोटर सर्वो मोटर
जेड अक्ष स्क्रू ड्राइव, डुअल गाइड समान समान
धूल संग्रह नीचे संग्रह नीचे संग्रह नीचे संग्रह
सुरक्षा प्रकाश पर्दा प्रकाश पर्दा प्रकाश पर्दा
प्रोग्रामिंग सॉफ्टवेयर + कैमरा सॉफ्टवेयर + कैमरा सॉफ्टवेयर + कैमरा

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

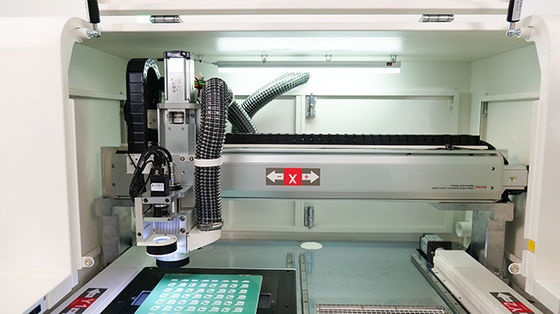

सुपर विजन सिस्टम

उच्च गति वाले सीसीडी कैमरे के साथ उपयोगकर्ता को इसकी स्वचालित अंशांकन सुविधा के साथ कटिंग पथ को आसानी से संपादित करने की अनुमति मिलती है, जिसके परिणामस्वरूप बहुत सटीक कटिंग ऑपरेशन होता है।

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

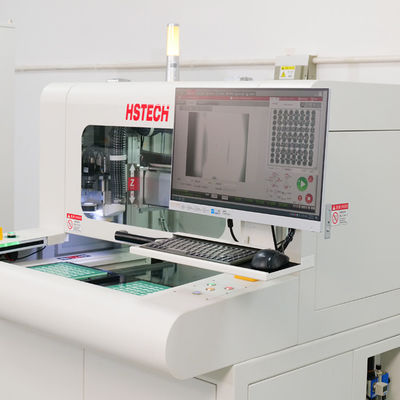

रोटरी वर्कबेंच संरचना

वर्कबेंच डिज़ाइन को उच्च पुलिंग टॉर्क सेगमेंटेशन (180 डिग्री) द्वारा संचालित किया जाता है, जो सिलेंडर संचालित मशीनों के वर्कबेंच की तुलना में अधिक सटीकता और स्थिरता प्रदान करता है। यह अभिनव रोटरी वर्कबेंच डिज़ाइन दोनों ए और बी वर्कबेंच पर विभिन्न कटिंग एल्गोरिदम के एक साथ संचालन की भी अनुमति देता है, जिससे चेंजओवर निष्क्रिय क्षमता कम हो जाती है और उत्पादकता अधिकतम हो जाती है।

पीसीबी कटिंगसाठी उच्च स्थिरता पीसीबी राउटर ऑफलाइन स्पिंडल आणि सॉ कंबाईंड डिपॅनेलिंग मशीन

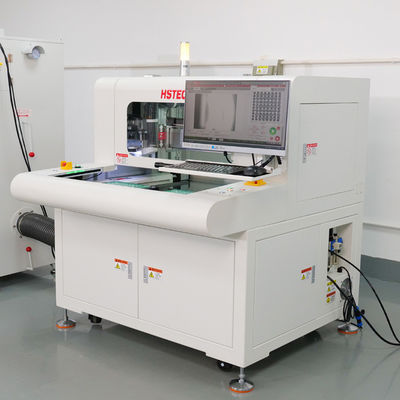

अनुप्रयोग उद्योग

यह पीसीबी राउटर मशीन व्यापक रूप से इसमें उपयोग की जाती है:

  • एसएमटी उत्पादन लाइनें
  • ईएमएस (इलेक्ट्रॉनिक्स विनिर्माण सेवाएँ)
  • उपभोक्ता इलेक्ट्रॉनिक्स
  • ऑटोमोटिव इलेक्ट्रॉनिक्स
  • एलईडी उद्योग
  • संचार उपकरण

हमारी पीसीबी राउटर मशीन क्यों चुनें?
  • मैनुअल श्रम को कम करें और स्वचालन स्तर बढ़ाएं
  • पीसीबी तनाव को कम करें और उत्पाद की गुणवत्ता में सुधार करें
  • कटिंग स्थिरता बढ़ाएं और स्क्रैप दर कम करें
  • मौजूदा एसएमटी उत्पादन लाइनों में आसान एकीकरण
  • कम रखरखाव लागत के साथ विश्वसनीय प्रदर्शन

अनुकूलन उपलब्ध

हम समझते हैं कि विभिन्न कारखानों की अलग-अलग ज़रूरतें होती हैं। हम प्रदान कर सकते हैं:

  • अनुकूलित कार्य क्षेत्र
  • विभिन्न पीसीबी आकारों के लिए फिक्स्चर डिज़ाइन
  • स्पिंडल कॉन्फ़िगरेशन विकल्प
  • वोल्टेज और मानक अनुकूलन

अभी कोट प्राप्त करें

एक विश्वसनीयपीसीबी डीपैनलिंग समाधानकी तलाश है?

प्राप्त करने के लिए आज ही हमसे संपर्क करें:

  • विस्तृत कोटेशन
  • तकनीकी परामर्श
  • आपकी उत्पादन लाइन के लिए मुफ्त समाधान प्रस्ताव

अपने पीसीबी चित्र या आवश्यकताएं भेजें, और हम आपके लिए सर्वोत्तम मॉडल की सिफारिश करेंगे।
