5 अक्ष डुअल टेबल रोबोटिक सोल्डरिंग मशीन स्मोक प्यूरिफिकेशन फिल्टर सिस्टम के साथ

5 अक्ष डुअल टेबल रोबोटिक सोल्डरिंग मशीन स्मोक प्यूरिफिकेशन फिल्टर सिस्टम के साथ

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-एस5331आर
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी / महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रोडक्ट का नाम:

ऑटोमैटिक सोल्डरिंग रोबोट

आर अक्ष:

360°

आयाम(एल*डब्ल्यू*एच):

716*585*800मिमी

सोल्डरिंग विधि:

प्वाइंट सोल्डरिंग/ड्रैग सोल्डरिंग

XYZ स्पीड:

अधिकतम 300 मिमी/सेकेंड

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी / महीना

प्रमुखता देना:

5 अक्ष रोबोटिक सोल्डरिंग मशीन

दोहरी टेबल सोल्डरिंग रोबोट

स्मोक प्यूरिफिकेशन फिल्टर सिस्टम

उत्पाद का वर्णन

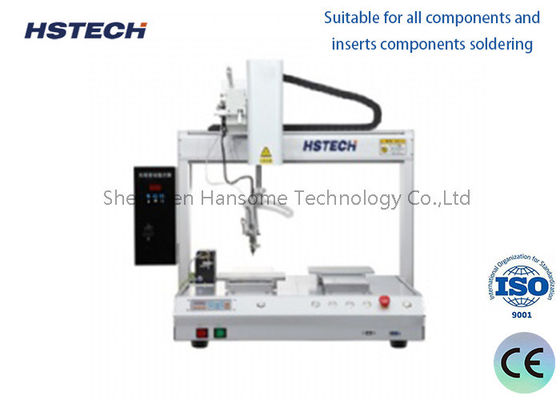

धुआं शुद्धिकरण फिल्टर प्रणाली के साथ 5 अक्ष डबल टेबल रोबोट सोल्डरिंग मशीन

धुआं शुद्धिकरण फ़िल्टर प्रणाली के साथ उच्च गुणवत्ता वाली 5 अक्षीय दोहरी टेबल रोबोट सोल्डरिंग मशीन

उत्पाद का अवलोकन

यह स्वचालित मिलाप मशीन आधुनिक इलेक्ट्रॉनिक्स विनिर्माण के लिए इंजीनियर किया गया है। 5 अक्ष आंदोलन, स्टेपर मोटर सटीकता, और एक सिखाओ लटकन प्रोग्रामिंग प्रणाली की विशेषता है, यह लगातार प्रदान करता है,उच्च-गुणवत्ता वाले सोल्डर जोड़ों के लिए, SMT और विशेष घटकों के लिए।

प्रमुख विशेषताएं

5-अक्षीय सोल्डरिंगःपूर्ण 5-अक्ष क्षमता लचीली मिलाप कोणों को सक्षम करती है, जिससे यह जटिल पीसीबी असेंबली और कठिन-से-पहुंच जोड़ों के लिए उपयुक्त हो जाता है।
स्टेपर मोटर नियंत्रणःबंद-लूप स्टेपर मोटर नियंत्रण न्यूनतम विचलन के साथ सटीक, दोहराए जाने योग्य स्थिति सुनिश्चित करता है - ठीक-पीच मिलाप के लिए महत्वपूर्ण।
हीटिंग और टूटे हुए टिन नियंत्रणःएकीकृत हीटिंग प्रबंधन और टूटे हुए टिन का पता लगाने से ठंडे मिलाप के जोड़ों को कम किया जाता है और तारों के जाम को रोका जाता है, जिससे उपज में सुधार होता है।
उच्च-गुणवत्ता वाली रैखिक मार्गदर्शिकाःसटीक रैखिक गाइड चिकनी, सपाट और कम घर्षण आंदोलन की गारंटी देते हैं, जो मिलाप स्थिरता को बढ़ाते हैं।
लचीला मिलाप मोडःस्पॉट सोल्डरिंग और ड्रैग सोल्डरिंग दोनों का समर्थन करता है, साथ ही कस्टम सोल्डरिंग दिनचर्या - मिश्रित प्रौद्योगिकी असेंबली के लिए एकदम सही है।
कठोर मशीन बांह:निजी मॉडल के एल्यूमीनियम मिश्र धातु से निर्मित, दीर्घकालिक औद्योगिक उपयोग के लिए एक स्थिर, गैर-घुमावदार, विरोधी जंग संरचना प्रदान करता है।
पेंडेंट प्रोग्रामिंग सिखाएं:उपयोगकर्ता के अनुकूल शिक्षण लटकन उड़ान पर प्रोग्रामिंग की अनुमति देता है। प्रणाली 99 तक मिलाप कार्यक्रमों को संग्रहीत कर सकती है, जिससे परिवर्तन तेज और आसान हो जाता है।
धुआं शुद्धिकरण फ़िल्टर प्रणाली:अंतर्निहित धुआं निस्पंदन ऑपरेटरों और पर्यावरण की रक्षा करता है। यह लोहे के लोहे के सिर के जीवन को भी बढ़ाता है और धुएं से संबंधित ऑक्सीकरण को कम करके लोहे की गुणवत्ता बनाए रखता है।

तकनीकी विनिर्देश

मॉडल	HS-S5331R
X/Y1/Y2/Z कार्यक्षेत्र	500300300*100 मिमी
आर अक्ष	360°
XYZ गति	अधिकतम 300 मिमी/सेकंड
ड्राइव प्रणाली	स्टेपिंग मोटर + टाइमिंग बेल्ट
बार-बार सटीकता	±0.02 मिमी
ऑपरेशन विधि	ऑटो
प्रोग्रामिंग	मैनुअल प्रोग्रामिंग (शिक्षक पेंडेंट)
नियंत्रण प्रणाली	निरंतर नियंत्रण प्रणाली
नियंत्रण	नियंत्रण बोर्ड
कार्यक्रम भंडारण	प्रसंस्करण डेटा के एक हजार सेट को संग्रहीत कर सकता है और एक एकल प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान (पांच हजार प्रसंस्करण बिंदु) पर कब्जा कर सकती है
फ़ाइल भंडारण स्थान	हाथ से पकड़े गए बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
वजन	90 किलो
आयाम (LWH)	716585800 मिमी
विद्युत आपूर्ति	220 वी 50-60 हर्ट्ज
तापमान नियंत्रण सीमा	0-550°C
लोहे की नोक की सफाई	वायु सफाई/वायु
बाहरी इंटरफ़ेस	यूएसबी + आरएस232
सोल्डरिंग विधि	पॉइंट सोल्डरिंग/ड्रैग सोल्डरिंग
कार्य तापमान/आर्द्रता	5-40°C/20-90% आरएच

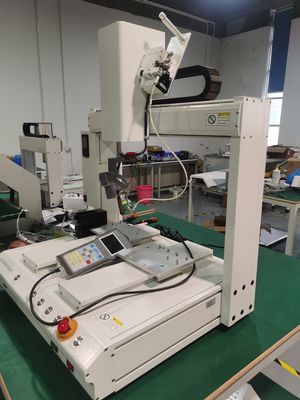

उत्पाद चित्र
