पीसीबी परिवहन के लिए पीएलसी नियंत्रण और एसएमईएमए संगतता के साथ हाई-स्पीड एसएमटी पीसीबी शटल कन्वेयर

पीएलसी नियंत्रण के साथ उच्च गति स्वचालित एसएमटी पीसीबी शटल कन्वेयर एसएमईएमए निर्बाध पीसीबी परिवहन हैंडलिंग और उत्पादन लाइन कनेक्शन के लिए संगत

उत्पाद का अवलोकन

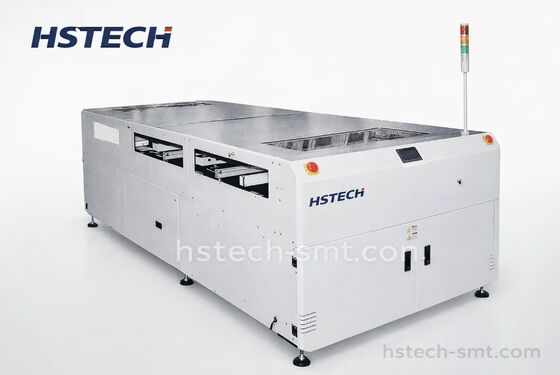

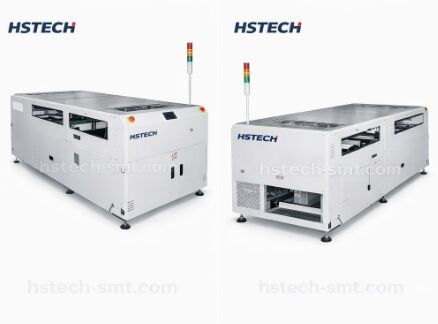

शटल कन्वेयर एक उच्च परिशुद्धता सामग्री हैंडलिंग समाधान है जिसे एसएमटी, पीसीबी असेंबली और स्वचालित विनिर्माण वातावरण में उत्पादन लाइन दक्षता को अनुकूलित करने के लिए इंजीनियर किया गया है।निर्बाध एकीकरण के लिए डिज़ाइन किया गया, यह कन्वेयर प्रणाली पीसीबी, पैनलों या घटकों को समानांतर उत्पादन लाइनों या कार्यस्थलों के बीच तेजी से, सटीक स्थानांतरण की अनुमति देती है, डाउनटाइम को कम करती है और थ्रूपुट को अधिकतम करती है।एसएमईएमए मानकों के अनुरूप, यह यूरोप, संयुक्त राज्य अमेरिका और दक्षिण पूर्व एशिया में इलेक्ट्रॉनिक्स निर्माताओं के लिए एक बहुमुखी विकल्प है जो विश्वसनीय, स्थान-बचत स्वचालन की तलाश में हैं।

प्रमुख विशेषताएं

• मॉड्यूल सुरक्षा संलग्न डिजाइन- कॉम्पैक्ट संरचना बनाए रखते हुए सुरक्षित संचालन सुनिश्चित करता है
• पीएलसी नियंत्रण- बेहतर परिचालन विश्वसनीयता के लिए सटीक स्वचालित नियंत्रण प्रदान करता है
• स्टेपर मोटर और प्रेसिजन बेल्ट मूविंग- लगातार पीसीबी हैंडलिंग के लिए उच्च परिशुद्धता और चिकनी आंदोलन प्रदान करता है
• समानांतर चौड़ाई समायोजन- विभिन्न पीसीबी आकारों को समायोजित करने के लिए लचीला नियंत्रण प्रदान करता है
• अनुकूलित परिवहन दिशा- ग्राहक की विशिष्ट आवश्यकताओं के आधार पर समायोज्य दिशा
• टच स्क्रीन नियंत्रण कक्ष- आसान निगरानी और समायोजन के लिए सहज उपयोगकर्ता इंटरफ़ेस
• तीन रंगों का टॉवर लाइट डिस्प्ले- लाल, पीली और हरी रोशनी के साथ दृश्य स्थिति संकेतक
• एसएमईएमए संगतता- सतह माउंट उपकरण निर्माताओं एसोसिएशन के मानकों के साथ पूरी तरह संगत

तकनीकी विनिर्देश

प्राथमिक कार्य

यह इकाई पीसीबी प्रवाह को अलग-अलग चैनलों में पुनर्निर्देशित करती है, जिससे 2-लाइन से 1-लाइन या 1-लाइन से 2-लाइन कॉन्फ़िगरेशन के बीच चिकनी संक्रमण संभव हो जाता है।प्रणाली अनुकूलित पीसीबी हैंडलिंग संचालन के लिए गतिशील रूटिंग लचीलापन प्रदान करता है.

तकनीकी मापदंड

• परिवहन ऊंचाईः910±20 मिमी
• अनुवाद दूरीःमानक 2000 मिमी या अनुकूलन योग्य
• अनुवाद का समय:उत्पादन आवश्यकताओं के आधार पर अनुकूलन योग्य
• यात्री वाहनों की संख्याःसिंगल या डबल कार (वैकल्पिक)
• अनुवाद विधि:स्टेपर मोटर + कन्वेयर बेल्ट
• रेल फिक्स्डः स्थिरता के लिए 1 वें और 4 वें रेल फिक्स्ड
• स्थानांतरण दिशाःलचीली लाइन विन्यास के लिए एल-आर या आर-एल
• पीसीबी ट्रांसफर मोडः2 में 1 बाहर, 1 में 2 बाहर, या 2 में 2 बाहर विकल्प
• हवा का दबाव:4-6 बार
• पीसीबी मोटाईःन्यूनतम 0.4 मिमी
• सिग्नलःएसएमईएमए के अनुरूप

सामान्य अनुप्रयोग

दो लेन रिफ्लो ओवन फ़ीडिंग
अधिकतम थर्मल दक्षता के लिए दो लेन वाले ओवन में पीसीबी प्रवाह को संतुलित करें।

हाई स्पीड पिक एंड प्लेस के बाद
जब एक प्लेसमेंट मशीन रखरखाव के लिए बंद हो जाती है, तो बोर्डों को काम करने वाली मशीन में स्थानांतरित करें।

दोहरी लेन परीक्षण उपकरण से पहले
दो परीक्षकों के बीच पीसीबी को समान रूप से वितरित करें ताकि कतार समय कम हो सके।

उत्पादन लाइन संतुलन
समानांतर रेखाओं के बीच कार्यभार को समायोजित करें जब एक रेखा दूसरी रेखा से तेज हो।

बफर प्रबंधन
जब डाउनस्ट्रीम उपकरण अस्थायी रूप से व्यस्त हो तो पीसीबी को स्टोर और रिलीज़ करें।

हमारे पीसीबी शटल कन्वेयर को क्यों चुनें?

• वैश्विक संगतताः 110V/220V वोल्टेज, SMEMA प्रोटोकॉल का समर्थन करता है, और विभिन्न क्षेत्रों के वोल्टेज मानकों और उपकरण कॉन्फ़िगरेशन के अनुकूल है।
• लागत प्रभावी: उच्च गुणवत्ता वाली सामग्री और परिपक्व उत्पादन तकनीक लंबी सेवा जीवन सुनिश्चित करती है, रखरखाव लागत और उपकरण प्रतिस्थापन की आवृत्ति को कम करती है।
• अनुकूलन योग्य सेवाः ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार (पीसीबी आकार, उत्पादन लाइन लेआउट, गति आवश्यकताएं),हम विभिन्न कारखानों की व्यक्तिगत जरूरतों को पूरा करने के लिए अनुकूलित समाधान प्रदान करते हैं.
• बिक्री के बाद की गारंटीः उपयोग में ग्राहकों की चिंताओं को हल करने के लिए स्थापना मार्गदर्शन, तकनीकी प्रशिक्षण और स्पेयर पार्ट्स की आपूर्ति सहित वैश्विक बिक्री के बाद की सेवा प्रदान करें।

चाहे आप यूरोप, अमेरिका या दक्षिण पूर्व एशिया में एक इलेक्ट्रॉनिक निर्माता हैं, हमारेपीसीबी शटल कन्वेयरआप एसएमटी उत्पादन लाइन का अनुकूलन करने में मदद मिलेगी, उत्पादन दक्षता में सुधार और बाजार प्रतिस्पर्धा में वृद्धि. एक अनुकूलित बोली और विस्तृत तकनीकी मापदंडों प्राप्त करने के लिए अब हमसे संपर्क करें!
