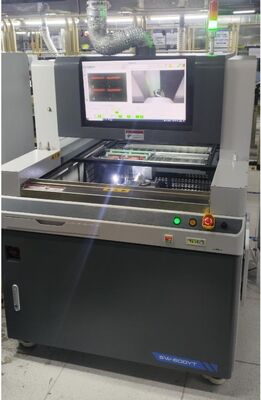

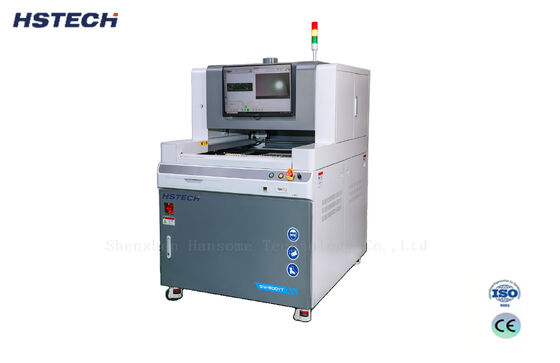

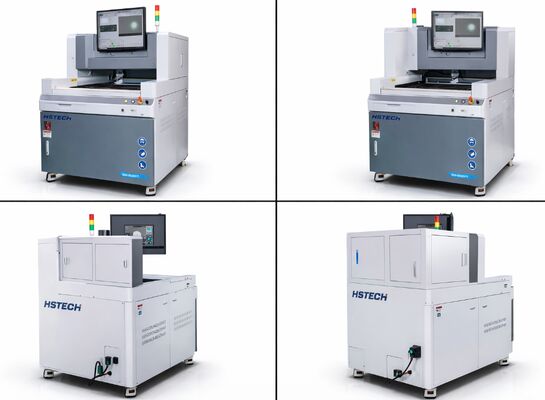

5.5KW उच्च परिशुद्धता चयनात्मक वेव सोल्डरिंग मशीन N2 सुरक्षा के साथ पीसीबी सोल्डरिंग सिस्टम के लिए

लागू पीसीबी बोर्ड का आकार

L*W: 50×50 ~ 600×500 मिमी

लागू पीसीबी बोर्ड की मोटाई

सब्सट्रेट मोटाईः 0.8 ~ 3 मिमी / लीड लंबाईः 3 मिमी के भीतर

घटक ऊंचाई

सब्सट्रेट के ऊपर 150 मिमी से नीचे / सब्सट्रेट के नीचे 75 मिमी से नीचे

सब्सट्रेट का आकार और स्थिति

1. सब्सट्रेट एज मार्जिन:≥सब्सट्रेट प्रक्रिया किनारे के 3 मिमी 2. सब्सट्रेट के साथ घटकों का वजनः≤5KG3. सब्सट्रेट Warpage:≤0.5 मिमी

सोल्डर पॉट

सोल्डर पॉट सामग्री/क्षमताः पूर्ण टाइटेनियम मिश्र धातु सामग्री / 12KGSolder टैंक क्षमताः शक्तिः 4*500W 2KW

निचला पूर्ण बोर्ड प्रीहीटिंग

इन्फ्रारेड प्रीहीटिंग 2.5 किलोवाट

सोल्डरिंग के दौरान सिंक्रोनस प्रीहीटिंग पावर

इन्फ्रारेड प्रीहीटिंग 800 W

कुल शक्ति

AC 220V 5.5KW

एन₂आवश्यकताएं

नाइट्रोजन शुद्धताः 99.999%दबाव/उपभोगः 0.5MPa / 20मैं/min~30मैं/मिनट / 1.2-1.8 घन घंटा

फ्लक्स नोजल

0.5 मिमी जापान आयातित मूल सटीक atomizing नोजल / 130um लाइन स्प्रे (वैकल्पिक)

प्रवाह क्षमता

2 लीटर

वायु स्रोत

0.5-0.7Mpa

नोजल का आंतरिक व्यास

φ3 मिमीφ20 मिमी, अनुकूलन योग्य आकार

लहर की ऊंचाई

स्वचालित कैलिब्रेशन/ऊंचाई माप

प्रणाली नियंत्रण

पीसी+पीएलसी (विंडोज + हुइचुआन)

प्रोग्रामिंग सॉफ्टवेयर

चित्र रेखांकन द्वारा प्रोग्रामिंग का समर्थन (सुविधाजनक और तेज़)

वीडियो निगरानी

वास्तविक समय में वीडियो निगरानी के लिए आसान देखने के लिए मिलाप प्रभाव

पावर/पावर रेटिंग

एकल-चरण 220V±10% प्रारंभ शक्तिः 5 किलोवाट

वजन

400 किलोग्राम (12 किलोग्राम मिलाप सहित)

समग्र आयाम

LWH 1200×1530×1600 मिमी
