| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | RM-F500 |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 पीसी/माह |

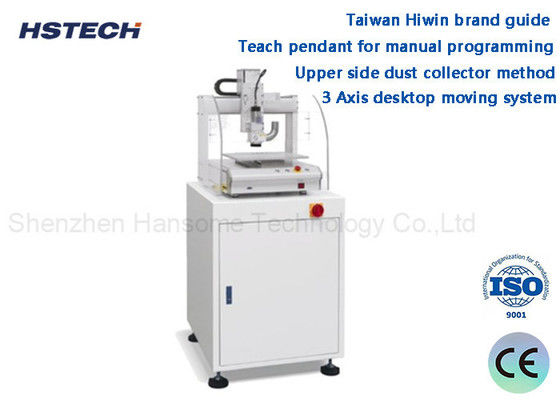

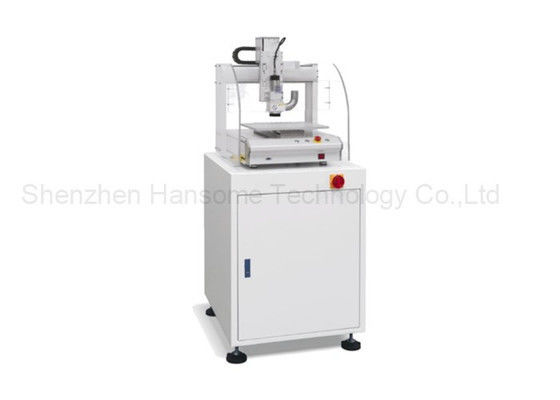

अनुप्रयोगमल्टी-फंक्शन टच स्क्रीन पीसीबी राउटर मशीन पीसीबी बोर्ड को कुशलतापूर्वक और सटीकता से काटने के लिए डिज़ाइन किया गया एक उच्च-परिशुद्धता डीपैनलिंग समाधान है। एक उच्च-गति रूटिंग स्पिंडल और एक 3-एक्सिस डेस्कटॉप मोशन सिस्टम से सुसज्जित, यह मशीन सीधी रेखाओं, आर्क और गोलाकार बोर्डों सहित विभिन्न पीसीबी आकृतियों के लिए सुचारू कटिंग प्रदर्शन सुनिश्चित करती है।
एक उपयोगकर्ता-अनुकूल टच स्क्रीन प्रोग्रामिंग सिस्टम और टीच पेंडेंट के साथ, ऑपरेटर आसानी से कटिंग पथ और पैरामीटर सेट कर सकते हैं, जिससे यह इलेक्ट्रॉनिक्स विनिर्माण वातावरण जैसे एसएमटी उत्पादन लाइनें, पीसीबी असेंबली प्लांट और ईएमएस कारखानेFR-4 पीसीबी, एल्यूमीनियम पीसीबी और विभिन्न छोटे इलेक्ट्रॉनिक सर्किट बोर्डों
यह कॉम्पैक्ट फिर भी शक्तिशाली राउटर मशीन कटिंग सटीकता में सुधार करने, पीसीबी बोर्ड पर तनाव कम करने और समग्र उत्पादन दक्षता बढ़ाने में मदद करती है।
मशीन सटीक और स्थिर कटिंग प्रदर्शन सुनिश्चित करने के लिए 3-एक्सिस डेस्कटॉप मूविंग सिस्टम (X/Y/Z) से सुसज्जित है।
20,000 - 40,000 आरपीएम वाला एक उच्च-गति स्पिंडल
ताइवान HIWIN लीनियर गाइडमशीन ताइवान HIWIN ब्रांड लीनियर गाइड
टच स्क्रीन और टीच पेंडेंट प्रोग्रामिंगएक सहज टच स्क्रीन इंटरफ़ेस और टीच बॉक्स प्रोग्रामिंग
कुशल धूल संग्रह प्रणालीएक ऊपरी धूल संग्रह डिजाइन
मल्टी-फंक्शन पीसीबी कटिंग
गोलाकार पीसीबी डीपैनलिंग
बंद कार्य क्षेत्र
| तकनीकी विनिर्देश | पैरामीटर |
|---|---|
| विनिर्देश | मॉडल |
| RM-F500 | संरचना |
| सिंगल स्पिंडल, सिंगल प्लेटफॉर्म | प्रभावी कटिंग क्षेत्र |
| 270 × 220 मिमी | कटिंग प्रकार |
| सीधी रेखा, आर्क, गोलाकार | गति बढ़ाना |
| X/Y/Z अक्ष 300 × 250 × 90 मिमी/सेकंड | धूल संग्रह |
| ऊपरी धूल संग्रह | स्पिंडल गति |
| 20,000 - 40,000 आरपीएम | अधिकतम रूटिंग गति |
| 40,000 आरपीएम तक | कटिंग गति |
| समायोज्य 1 - 100 मिमी/सेकंड | कटिंग सटीकता |
| ±0.03 मिमी | पुनरावृति सटीकता |
| ±0.01 मिमी | प्रोग्रामिंग विधि |
| टीच बॉक्स | बाहरी इंटरफ़ेस |
| यूएसबी | राउटर बिट |
| मिलिंग कटर φ0.8 - φ3.0 मिमी | कटर सामग्री |
| टंगस्टन स्टील | बिजली की आपूर्ति |
| 110V / 220V, 50/60 हर्ट्ज | पीसीबी मोटाई |
| 0.8 - 3 मिमी | धूल कलेक्टर आकार |
| 600 × 500 × 500 मिमी | धूल कलेक्टर शक्ति |
अनुप्रयोगयह पीसीबी राउटर मशीन
उपभोक्ता इलेक्ट्रॉनिक्स विनिर्माणयह FR-4 पीसीबी, एल्यूमीनियम पीसीबी और विभिन्न छोटे इलेक्ट्रॉनिक सर्किट बोर्डों
