स्वचालित उच्च परिशुद्धता पीसीबी विभाजक | वी-कट पीसीबी डीपैनलिंग उपकरण

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-203
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100 पीसी/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

प्रयोग:

वी-कट पीसीबी काटें

काटने की गति:

300 मिमी / एस

वज़न:

60 किग्रा

वी-नाली की मोटाई:

वी-नाली की मोटाई

स्थिति:

नया

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

100 पीसी/माह

प्रमुखता देना:

स्वचालित पीसीबी डिपैनलिंग उपकरण

उच्च परिशुद्धता पीसीबी विभाजक

वी-कट पीसीबी डिपेलिंग मशीन

उत्पाद का वर्णन

स्वचालित उच्च परिशुद्धता पीसीबी विभाजक | वी-कट पीसीबी डीपैनलिंग उपकरण

एसएमटी उत्पादन लाइन के लिए उच्च परिशुद्धता पीसीबी विभाजक

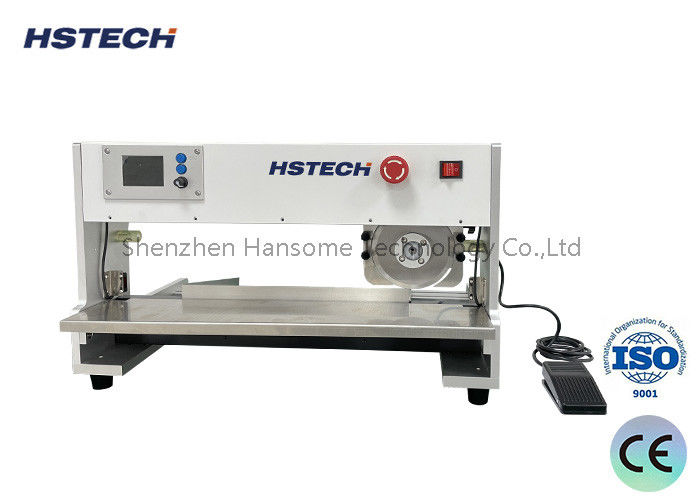

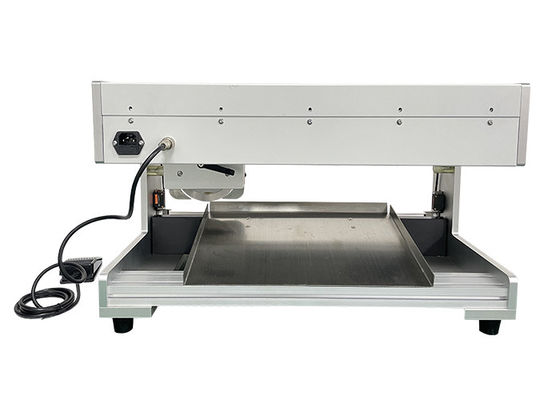

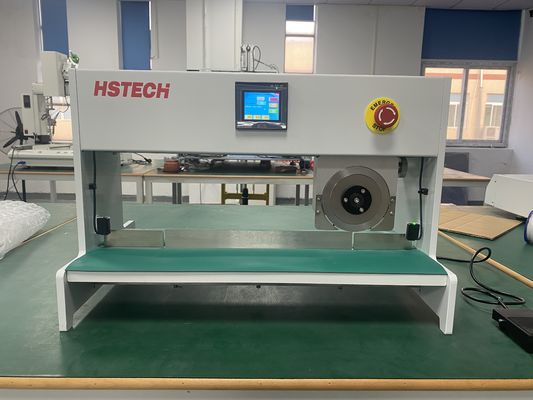

पीसीबी डीपैनलिंग मशीन HS-203 एक उच्च-परिशुद्धता वी-कट पीसीबी विभाजक है जिसे एसएमटी असेंबली के बाद मुद्रित सर्किट बोर्डों के कुशल और सुरक्षित पृथक्करण के लिए डिज़ाइन किया गया है। मशीन ऊपरी गोलाकार ब्लेड और निचले रैखिक ब्लेड संरचना को अपनाती है, जिससे कटाई प्रक्रिया के दौरान पीसीबी स्थिर रहता है।

पीसीबी के वी-ग्रूव को रैखिक ब्लेड पर रखकर, ऊपरी गोलाकार ब्लेड डीपैनलिंग प्रक्रिया को पूरा करने के लिए क्षैतिज रूप से चलता है। यह डिज़ाइन पीसीबी पर यांत्रिक तनाव को बहुत कम करता है और संवेदनशील इलेक्ट्रॉनिक घटकों को क्षति से बचाता है।

HS-203 पीसीबी विभाजक का व्यापक रूप से एसएमटी उत्पादन लाइनों, इलेक्ट्रॉनिक्स विनिर्माण, एलईडी उत्पादन, और पीसीबी असेंबली संयंत्रों में उपयोग किया जाता है, जो बड़े पैमाने पर उत्पादन के लिए तेज और विश्वसनीय डीपैनलिंग सुनिश्चित करता है।

मुख्य विशेषताएं

उच्च-परिशुद्धता पीसीबी पृथक्करण

उन्नत ब्लेड गति तकनीक वी-कट ग्रूव के साथ पीसीबी को सटीक रूप से अलग करती है, जिससे बोर्ड तनाव को कम करते हुए और घटकों को नुकसान कम करते हुए साफ कटिंग किनारे सुनिश्चित होते हैं।

उच्च उत्पादन दक्षता

बड़े पैमाने पर उत्पादन वातावरण के लिए डिज़ाइन की गई यह मशीन तेज पीसीबी पृथक्करण को सक्षम बनाती है, उत्पादन दक्षता में सुधार करती है और मूल्यवान प्रसंस्करण समय बचाती है।

उपयोगकर्ता के अनुकूल संचालन

मानवीकृत डिज़ाइन विभिन्न तकनीकी स्तरों वाले ऑपरेटरों को मशीन को आसानी से संचालित करने की अनुमति देता है। रखरखाव और दैनिक संचालन सरल और सुविधाजनक हैं।

सटीक कटिंग नियंत्रण

मशीन समायोज्य कटिंग गहराई और दबाव प्रदान करती है, जिससे यह सटीक डीपैनलिंग परिणामों के लिए विभिन्न पीसीबी मोटाई और सामग्रियों के अनुकूल हो सकती है।

विश्वसनीय सुरक्षा सुरक्षा

इन्फ्रारेड सुरक्षा सुरक्षा प्रणाली से सुसज्जित, मशीन हाथों या बाहरी वस्तुओं के ब्लेड गति क्षेत्र में प्रवेश करने पर स्वचालित रूप से रुक जाती है, जिससे ऑपरेटरों के लिए सुरक्षित संचालन सुनिश्चित होता है।

तकनीकी विनिर्देश

वस्तु	विनिर्देश
मॉडल	HS-203
बिजली की आपूर्ति	AC220V सिंगल फेज, 50-60Hz
मशीन का वजन	60 किग्रा
मशीन का आकार	770 × 370 × 420 मिमी
कटिंग लंबाई	300 मिमी
अधिकतम चाकू पहिया स्ट्रोक	350 मिमी
चाकू पहिया का महीन समायोजन	0-3 मिमी
निचले चाकू का समायोजन	0-2 मिमी
पिछला बैफल चौड़ाई	150 मिमी
अधिकतम पीसीबी चौड़ाई	150 मिमी
अधिकतम कटिंग लंबाई	350 मिमी
पीसीबी मोटाई सीमा	0.6 - 3.2 मिमी
वी-ग्रूव मोटाई	0.25 - 2.0 मिमी

उन्नत डिजाइन लाभ

स्टीपर मोटर ड्राइव सिस्टम

मशीन एक स्टीपर मोटर द्वारा संचालित होती है, जो सटीक पोजिशनिंग और सुसंगत कटिंग प्रदर्शन को सक्षम बनाती है। पारंपरिक डीसी या एसी मोटरों की तुलना में, यह लंबे समय तक संचालन के दौरान जड़ता के कारण होने वाले पोजिशनिंग विचलन को रोकता है।

कम पीसीबी तनाव

ऊपरी गोलाकार ब्लेड और निचले फ्लैट ब्लेड का डिज़ाइन सुनिश्चित करता है कि कटिंग तनाव कम हो, जिससे सोल्डर जोड़ टूटने और घटकों को नुकसान होने से रोका जा सके।

चिकनी कटिंग सतह

कटिंग प्रक्रिया साफ और चिकनी पीसीबी किनारों का उत्पादन करती है, उत्पाद की गुणवत्ता में सुधार करती है और द्वितीयक फिनिशिंग की आवश्यकता को कम करती है।

घटक सुरक्षा

जब कई पीसीबी एक साथ सोल्डर किए जाते हैं, तो मैन्युअल तोड़ने से अक्सर सर्किट या इलेक्ट्रॉनिक घटकों को नुकसान होता है। यह मशीन प्रभावी ढंग से ऐसी समस्याओं को रोकती है और उत्पादन उपज में काफी सुधार करती है।

अनुप्रयोग उद्योग

पीसीबी डीपैनलिंग मशीन का व्यापक रूप से इसमें उपयोग किया जाता है:

एसएमटी उत्पादन लाइनें
पीसीबी असेंबली विनिर्माण
एलईडी लाइटिंग उत्पादन
उपभोक्ता इलेक्ट्रॉनिक्स विनिर्माण
ऑटोमोटिव इलेक्ट्रॉनिक्स
संचार उपकरण उत्पादन
