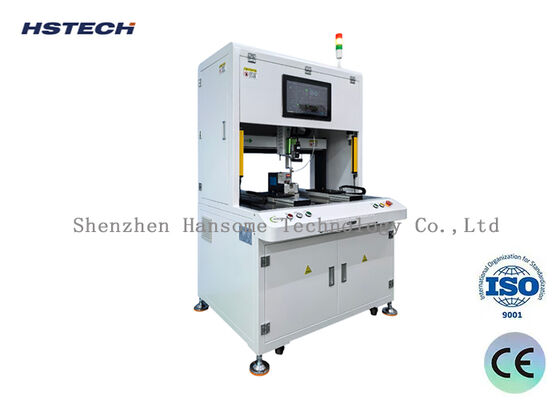

पीसीबी असेंबली के लिए एमईएस कनेक्शन और 300250200 अक्ष यात्रा दूरी के साथ 1200W स्वचालित स्क्रू फास्टनिंग उपकरण

ब्रांड नाम:	HSTECH
एमओक्यू:	1 पीसी
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	10 पीसी/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE,ISO

अक्ष यात्रा दूरी:

300*250*200

उत्पाद का आकार लॉक करना:

240*250

संचालित विधि:

सर्वो मोटर

बंद समय:

1.5-3एस

बिजली आपूर्ति वोल्टेज:

AC220V

शक्ति:

1200W

कुल वजन:

200 किलो

गारंटी:

1 वर्ष

पैकेजिंग विवरण:

लकड़ी का

आपूर्ति की क्षमता:

10 पीसी/माह

प्रमुखता देना:

1200W स्क्रू फास्टनिंग मशीन

एमईएस कनेक्शन स्वचालित पेंच बन्धन उपकरण

300250200 एक्सिस यात्रा दूरी पीसीबी स्क्रू फास्टनिंग मशीन

उत्पाद का वर्णन

1200W पीसी इंटेलिजेंट ग्राउंडिंग ऑटोमैटिक स्क्रू फास्टनिंग उपकरण MES कनेक्शन के साथ

एक पूरी तरह से या अर्ध-स्वचालित बुद्धिमान उपकरण जो विशेष रूप से प्रिंटेड सर्किट बोर्ड पर ग्राउंडिंग स्क्रू को कसने के लिए बनाया गया है। यह अत्यधिक विशिष्ट स्वचालित औद्योगिक उपकरण इलेक्ट्रॉनिक्स निर्माण में एक महत्वपूर्ण प्रक्रिया चरण के रूप में कार्य करता है।

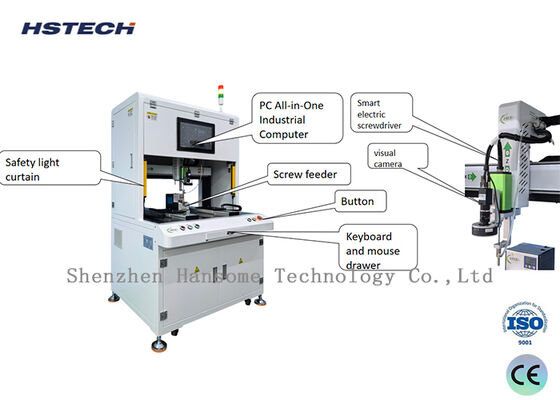

मुख्य घटक

मोशन कंट्रोल सिस्टम

कोर: उच्च-सटीक मल्टी-एक्सिस रोबोटिक आर्म (आमतौर पर तीन- या चार-एक्सिस डेस्कटॉप रोबोट) या सटीक मॉड्यूल।
कार्य: पेचकश बिट को X, Y और Z दिशाओं में प्रोग्राम-परिभाषित निर्देशांक पर तेजी से और सटीक रूप से ले जाता है।

विज़न पोजिशनिंग सिस्टम

कोर: औद्योगिक कैमरा और इमेज प्रोसेसिंग सॉफ्टवेयर।
कार्य: प्रमुख इंटेलिजेंस घटक। कसने से पहले, कैमरा पीसीबी की तस्वीरें लेता है, और इमेज रिकॉग्निशन तकनीक सटीक रूप से स्क्रू होल की वास्तविक स्थिति का पता लगाती है, पीसीबी सामग्री या फिक्स्चर प्लेसमेंट से मामूली विचलन को ठीक करती है ताकि वर्टिकल स्क्रू इंसर्शन सुनिश्चित हो सके।

स्वचालित स्क्रू फीडिंग सिस्टम

कोर: स्क्रू फीडर, फीडिंग ट्यूब, वैक्यूम सक्शन या एयर-ब्लोइंग स्क्रू पिकिंग मैकेनिज्म।
कार्य: बिखरे हुए स्क्रू को स्वचालित रूप से सॉर्ट और ओरिएंट करता है, उन्हें पाइपलाइन के माध्यम से कसने वाले बिट तक पहुंचाता है ताकि निर्बाध निरंतर संचालन हो सके।

कसने वाली एक्चुएशन यूनिट

कोर: सर्वो इलेक्ट्रिक पेचकश या टॉर्क-नियंत्रित इलेक्ट्रिक पेचकश।
कार्य: टॉर्क और कोण के सटीक नियंत्रण के साथ कसने की क्रिया करता है, यह सुनिश्चित करता है कि प्रत्येक स्क्रू प्रक्रिया आवश्यकताओं को पूरा करे—न तो बहुत कसकर (थ्रेड या पीसीबी को नुकसान पहुंचाना) और न ही बहुत ढीला (खराब ग्राउंडिंग का कारण बनना)।

इंटेलिजेंट डिटेक्शन और फीडबैक सिस्टम

कोर: टॉर्क सेंसर, एनकोडर, प्रेशर सेंसर।
कार्य: अंतिम टॉर्क, रोटेशन कोण और दबाने की गहराई की वास्तविक समय में निगरानी करता है। स्ट्रिप्ड थ्रेड, ढीले स्क्रू, या छूटे हुए स्क्रू का पता लगाता है, तुरंत अलार्म बजाता है और 100% ऑनलाइन गुणवत्ता निरीक्षण के लिए दोष स्थानों को रिकॉर्ड करता है।

सॉफ्टवेयर और एचएमआई (ह्यूमन-मशीन इंटरफेस)

कोर: उपकरण नियंत्रण सॉफ्टवेयर।
कार्य: विभिन्न उत्पादों के लिए लॉकिंग प्रोग्राम (निर्देशांक, टॉर्क, अनुक्रम) को संग्रहीत और प्रबंधित करता है, उपयोगकर्ता के अनुकूल इंटरफेस प्रदान करता है, और उत्पादन रिपोर्ट (आउटपुट, पास दर, दोष प्रकार) उत्पन्न करता है।

तकनीकी विशिष्टताएँ

पैरामीटर	विशिष्टता
अक्ष यात्रा दूरी	300×250×200 मिमी
लॉकिंग उत्पाद का आकार	240×250 मिमी
संचालित विधि	सर्वो मोटर
पोजिशनिंग सटीकता	±0.03 मिमी
स्क्रू फीडिंग विधि	सक्शन प्रकार (या एयर ब्लोइंग प्रकार)
लॉक किया गया समय	1.5-3 सेकंड
बिजली की आपूर्ति वोल्टेज	AC220V
पावर	1200W
संपीड़ित वायु आपूर्ति	0.4-0.6 एमपीए
कुल वजन	200 किलो
इलेक्ट्रिक पेचकश मात्रा	1

शक्तिशाली कार्यक्षमता के साथ सरल यूजर इंटरफेस

प्रमुख उपकरण लाभ

अत्यधिक उच्च गुणवत्ता स्थिरता: मैनुअल ऑपरेशन अस्थिरता को समाप्त करता है, प्रत्येक ग्राउंडिंग स्क्रू के लिए सटीक और विश्वसनीय कसने वाला टॉर्क सुनिश्चित करता है, स्थिर ग्राउंडिंग प्रतिबाधा और बेहतर उत्पाद विद्युत प्रदर्शन की गारंटी देता है।

असाधारण उत्पादन दक्षता: कसने की गति मैनुअल श्रम की तुलना में काफी तेज है (आमतौर पर प्रति स्क्रू 1-2 सेकंड) 24 घंटे निरंतर संचालन क्षमता के साथ।

महत्वपूर्ण लागत में कमी: पर्याप्त श्रम लागत बचाता है जबकि खराब ग्राउंडिंग से बाद की परीक्षण विफलताओं और उत्पाद रीवर्क खर्चों को रोकता है।

व्यापक गुणवत्ता ट्रेसबिलिटी: प्रत्येक उत्पाद के प्रत्येक स्क्रू के लिए कसने के डेटा को रिकॉर्ड करता है, जिससे पूर्ण उत्पादन डेटा ट्रैकिंग सक्षम होती है।

घटा हुआ श्रम तीव्रता: श्रमिकों को दोहराए जाने वाले, थकाऊ कार्यों से मुक्त करता है जिसके लिए विशेष कौशल की आवश्यकता होती है।

विशिष्ट अनुप्रयोग

संचार उपकरण: सर्वर, राउटर और बेस स्टेशन पीसीबी धातु के आवरण और परिरक्षण कवर

कंप्यूटर और उपभोक्ता इलेक्ट्रॉनिक्स: मदरबोर्ड, ग्राफिक्स कार्ड और पावर बोर्ड जिन्हें चेसिस या हीटसिंक ग्राउंडिंग की आवश्यकता होती है

औद्योगिक नियंत्रण: औद्योगिक कंप्यूटर और पीएलसी मॉड्यूल ग्राउंडिंग और कसना

ऑटोमोटिव इलेक्ट्रॉनिक्स: अत्यधिक विश्वसनीयता और स्थिरता आवश्यकताओं वाले इलेक्ट्रॉनिक नियंत्रण इकाइयां

नई ऊर्जा: फोटोवोल्टिक इनवर्टर और ऊर्जा भंडारण प्रणालियों के लिए नियंत्रण बोर्ड ग्राउंडिंग
