पीसीबी डिपेलिंग राउटर मशीन
Created with Pixso.

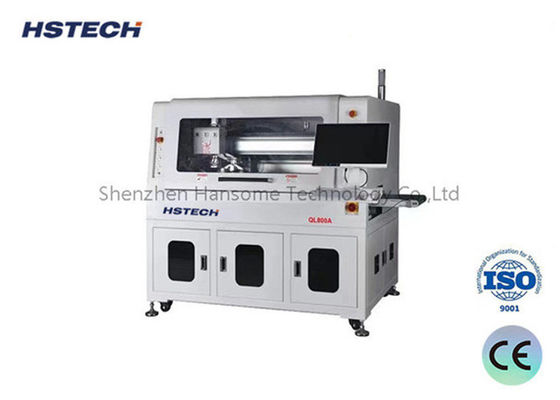

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच

ब्रांड नाम: HSTECH
मॉडल संख्या: आरएम-F550
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 20 सेट प्रति माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
ऑफ़लाइन पीसीबीए रूटर मशीन
प्लैटफ़ॉर्म:
दोगुना
काम करने का स्थान:
300 * 350 मिमी
सटीकता दोहराएं:
± 0.01
काटने की सटीकता:
± 0.03
मशीन का आयाम:
1200*1050*1440मिमी(एल*डब्ल्यू*एच)
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
20 सेट प्रति माह
प्रमुखता देना:

स्वचालित उपकरण परिवर्तन पीसीबी रूटर मशीन

,

300*350 मिमी पीसीबी रूटर मशीन

,

डबल प्लेटफार्म पीसीबी रूटर मशीन

उत्पाद का वर्णन

परिचय

सटीकता और दक्षता के लिए इंजीनियर, इस इनलाइन स्वचालित पीसीबीए रूटिंग मशीन नीचे की ओर रूटिंग के दौरान पीसीबीए को स्थिर करने के लिए एक जिग-आधारित प्रणाली का उपयोग करती है।एक उन्नत नोजल सक्शन तंत्र PCBA को एक इकाई के रूप में अपने जिग के साथ उठाता है और स्थिति देता हैयह अभिनव क्षमता मशीन को स्टैम्प छेद, घुमावदार पीसीबी और विभिन्न अन्य गैर-मानक पीसीबी विन्यासों को समायोजित करने में सक्षम बनाती है, जिससे कार्यप्रवाह दक्षता और उत्पादकता में वृद्धि होती है।

विशेषताएं

  1. एक वैक्यूम आधारित प्रणाली सटीक पीसीबीए हैंडलिंग सुनिश्चित करती है।
  2. पीसीबीए की अनूठी आवश्यकताओं को पूरा करने के लिए नीचे काटना सटीक रूप से अनुकूलित किया जाता है।
  3. दो-प्लेटफॉर्म काटने से उत्पादन की दक्षता में उल्लेखनीय वृद्धि होती है।
  4. टूटी हुई चाकू का पता लगाने से परिचालन में रुकावट कम होती है।
  5. यह मशीन स्वचालित उत्पादन लाइनों के साथ सुचारू रूप से एकीकृत होती है।
  6. एसपीसी सांख्यिकी कार्यक्षमता अंतर्दृष्टिपूर्ण, डेटा-समर्थित निर्णयों के लिए ईआरपी प्रणालियों से जुड़ती है।
  7. वैकल्पिक सुविधाओं में स्वचालित उपकरण परिवर्तन, विस्फोट-सबूत वैक्यूम और वायु मात्रा निगरानी शामिल हैं।





तकनीकी विवरण

मॉडल QL800A
पीसीबी का अधिकतम आकार 260x340 मिमी
पीसीबी का न्यूनतम आकार 50x50 मिमी
पीसीबी की मोटाई 0.4-6 मिमी
ट्रांसमिशन ऊंचाई 900±50 मिमी
परिवहन दिशा बाएँ से दाएँ
परिवहन की गति 1500 मिमी/सेकंड अधिकतम) समायोज्य
लोड मोड अनुभाग प्रकार का परिवहन मार्गदर्शक रेल
रेल चौड़ाई समायोजन स्वचालित
संचार इंटरफेस SMEMA
पीसीबी पोजिशनिंग फिक्स्चर की स्थिति
पिकिंग सिस्टम वैक्यूम सक्शन पिकअप
काटने का धुरी/गति 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड)
शीतलन प्रकार स्व-कूल्ड प्रकार
स्वचालित उपकरण परिवर्तन वैकल्पिक
तोड़ चाकू जाँच हाँ
अलग करने की गति 5-100 मिमी/सेकंड
काटने की सटीकता ±0.05 मिमी
मिलिंग किट φ0.8~φ3.0 दाईं ओर घूर्णन, शाफ्ट टंगस्टन स्टील
स्थिति की सटीकता दोहराएं ±0.1 मिमी
समन्वित चलती गति 1000 मिमी/सेकंड
आउट प्लेट प्रकार ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई
अपशिष्ट संग्रह कचरा संग्रह
प्रक्रिया प्रोग्रामिंग दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम
वायु आपूर्ति 5 से 8 किलोग्राम/सेमी3
विद्युत आपूर्ति AC380V, 50/60Hz, 3KW
मशीन का आकार 1500x850x1600 मिमी
वजन लगभग 800 किलो

मशीन का आकार

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 0

निचले आकार का रूटिंग और धूल कलेक्टर

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 1



एक असाधारण सीसीडी प्रणाली, एक इमेजिंग कैमरा, मोरिटेक्स लेंस और माप स्तर के प्रकाश स्रोत से लैस है, जिसे मशीन के कैलिब्रेशन, मुआवजे और स्थिति को समर्थन देने के लिए डिज़ाइन किया गया है।यह प्रणाली उल्लेखनीय स्थिरता और मजबूत विरोधी गड़बड़ी क्षमताओं का प्रदर्शन करती है.

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 2

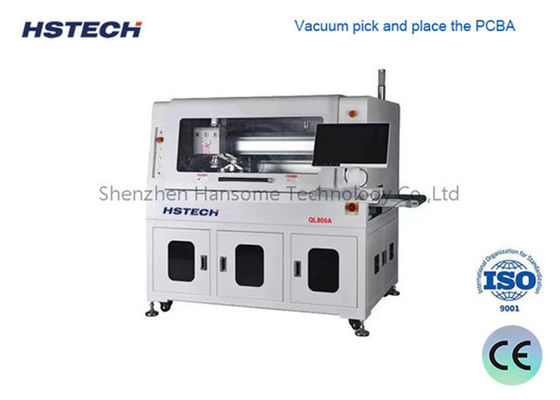

पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 3

मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 4

पैकेजिंग के बारे में

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 5

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 6

वैकल्पिक स्वचालित उपकरण परिवर्तन के साथ डबल प्लेटफार्म पीसीबी रूटर मशीन 300 * 350 मिमी कार्य मंच 7
