| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
विशेषताएं
सीसीडी डिजिटल प्रणाली एक अभिनव ऑप्टिकल पथ डिजाइन का दावा करती है, जो समान परिपत्र प्रकाश व्यवस्था और अनंत चमक समायोजन के साथ उज्ज्वल, समाक्षीय रूप से समायोज्य प्रकाश व्यवस्था प्रदान करती है।यह विभिन्न चिह्न बिंदुओं की त्रुटिहीन पहचान सुनिश्चित करता है, यहां तक कि टिन, तांबा, चांदी से ढकी हुई सामग्री, गर्म हवा में मिलाप बिंदुओं और विभिन्न रंगों के एफपीसी और पीसीबी जैसी असमान सतहों पर भी।

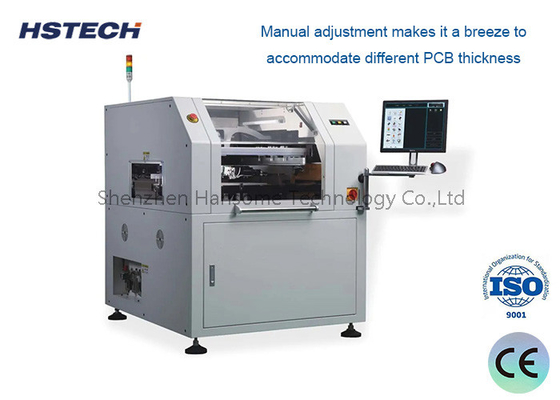

यह प्रणाली उच्च परिशुद्धता वाले पीसीबी मोटाई समायोजन और एक मजबूत संरचना से लैस है जो स्थिर एक्सवाई आंदोलन की गारंटी देती है, जिससे विभिन्न पीसीबी मोटाई के लिए आसानी से मैनुअल समायोजन की सुविधा होती है।
गाइड रेल पोजिशनिंग सिस्टम में एक अभिनव हटाने योग्य पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य, अनुकूलन योग्य साइड क्लैंप है जिसे विशेष रूप से एफपीसी और विकृत पीसीबी के लिए डिज़ाइन किया गया है।एक अद्वितीय क्लैंपिंग प्लेट डिवाइस सॉफ्टवेयर द्वारा नियंत्रित स्वचालित रूप से विभिन्न पीसीबी मोटाई को समायोजित करता है.
स्क्वीजी संरचना डिजाइन में स्थिरता में सुधार और स्क्वीजी के सेवा जीवन का विस्तार करने के लिए एक उन्नत प्रणाली शामिल है।
उच्च गति वाले स्टेंसिल सफाई प्रणाली में एक नीचे की ओर वितरण सफाई संरचना है जो बंद होने वाले उद्घाटनों को रोकती है और गहन सफाई सुनिश्चित करती है।विलायक वितरण की लंबाई को सॉफ्टवेयर के माध्यम से सुविधाजनक रूप से समायोजित किया जा सकता है.
नया मल्टीफंक्शन इंटरफेस उपयोगकर्ता के अनुकूल, सहज ज्ञान युक्त है और बेहतर सुविधा के लिए तापमान और आर्द्रता के स्तर की वास्तविक समय की निगरानी प्रदान करता है।
शेन्ज़ेन हानसोम टेक्नोलॉजी कं, लिमिटेड (HSTECH), 2012 में स्थापित, ईएमएस क्षेत्र में गहरी पृष्ठभूमि के साथ एक अत्यधिक अनुभवी इंजीनियर द्वारा निर्देशित है। इसकी स्थापना के बाद से,कंपनी पीसीबी प्रसंस्करण उपकरण के विकास और निर्माण में विशेषज्ञता प्राप्त है, बाद में पीसीबी स्ट्रिपर और एसएमटी सफाई मशीनों को शामिल करने के लिए अपने पोर्टफोलियो का विस्तार किया।एचएसटीईसी लगातार उद्योग की नवीनतम प्रौद्योगिकियों का अन्वेषण और अपनाने के लिए प्रतिबद्ध हैनिर्यात उन्मुख और अनुभवी विपणन टीम के समर्थन से एचएसटीईसी अपने उत्पादों को ग्राहकों की बदलती जरूरतों के अनुरूप बनाए रखने के लिए बाजार के रुझानों को कुशलतापूर्वक नेविगेट करता है।
अपने अस्तित्व के दौरान, एचएसटीईसीएच ने अभिनव विकास के सिद्धांत का पालन किया है, लगातार तकनीकी प्रगति और उत्पाद नवाचारों को प्राप्त किया है।हमारा मिशन लागत प्रभावी समाधान प्रदान करना है जो ग्राहकों को लागत और श्रम आवश्यकताओं को कम करते हुए उत्पादकता बढ़ाने के लिए सशक्त बनाते हैंहानशेंग टेक्नोलॉजी अपने ग्राहकों के साथ एकजुट होकर एक उज्ज्वल भविष्य के लिए सामूहिक प्रयास करती है।
एचएसटीईसी ने अपने "गुणवत्ता उन्मुख और ग्राहक केंद्रित" दर्शन के अनुरूप "उच्च गुणवत्ता और स्मार्टनेस" प्राप्त करने पर अपना ध्यान केंद्रित किया है।हम उद्योग-विशिष्ट सुविधाओं को एकीकृत करते हैं और स्मार्ट कारखानों की दृष्टि को साकार करने के लिए स्मार्ट तकनीक का पीछा करते हैंबिक्री के बाद की सेवा के संबंध में, हम "जिम्मेदारी" के सिद्धांत का पालन करते हैं, किसी भी गुणवत्ता प्रतिक्रिया को तुरंत संबोधित करते हैं और लगातार अपने ग्राहकों को असाधारण सेवा प्रदान करते हैं।
