ऑटोमैटिक सोल्डरिंग रोबोट
Created with Pixso.

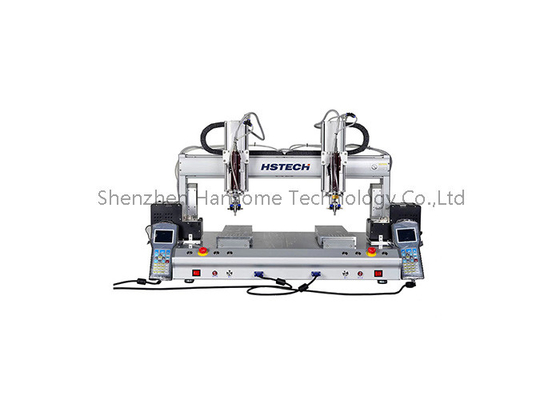

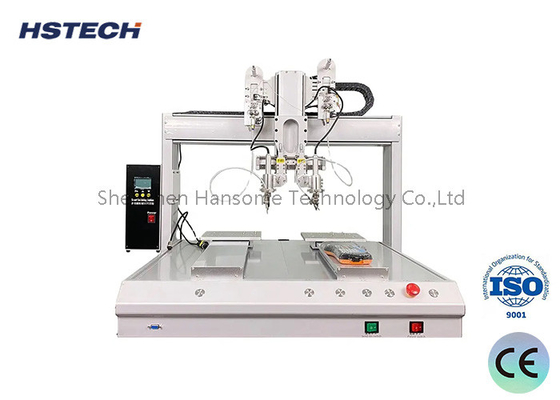

कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट

कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एस331आर
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
टेबलटॉप सोल्डरिंग मशीन
अन्य नाम:
ऑटोमैटिक सोल्डरिंग रोबोट
काम करने का स्थान:
दोहरे प्लेटफार्म
सोल्डरिंग टिप:
सिंगल हेड, डुअल सोल्डरिंग टिप्स
रोटेशन:
नहीं
वोल्टेज:
AC220V/110V
प्रयोग:
पीसीबी सोल्डिंग, वेल्डिंग, सर्किट बोर्ड सोल्डरिंग
वारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
प्रमुखता देना:

दो-प्लेटफ़ॉर्म ऑटोमैटिक सोल्डरिंग रोबोट

,

सूक्ष्म-सुव्यवस्थित तापमान ऑटोमैटिक सोल्डरिंग रोबोट

,

कॉम्पैक्ट टेबलटॉप डिजाइन ऑटोमैटिक सोल्डरिंग रोबोट

उत्पाद का वर्णन

डबल प्लेटफार्म 360 डिग्री सोल्डर टिप स्टेपर मोटर,टाइमिंग बेल्ट के साथ टेबलटॉप सोल्डर मशीन



परिचय:



यह उन्नत स्वचालित मिलाप प्रणाली दो-टेबल सेटअप के साथ है, जिसमें एक एकल मिलाप सिर है जिसमें दो स्वतंत्र तापमान-नियंत्रित मिलाप लोहे हैं।यद्यपि इसमें घूर्णन कार्य का अभाव है, यह मानक पीसीबी बोर्ड मिलाप संचालन और उत्पादन लाइन आवश्यकताओं दोनों के लिए आदर्श रूप से उपयुक्त है।प्रणाली नाटकीय रूप से मिलाप उत्पादकता में वृद्धिहवा के दबाव और बिजली के संयोजन के माध्यम से संचालित, प्रणाली में मैनुअल, बिंदु-दर-बिंदु प्रोग्रामिंग के लिए एक सहज ज्ञान युक्त लटकन बॉक्स शामिल है,प्रोग्रामिंग पूरा होने पर स्वचालित मिलाप के लिए सुचारू रूप से संक्रमण.



प्रमुख विशेषताएं

कॉम्पैक्ट टेबलटॉप डिजाइनः
विशेष रूप से टेबलटॉप अनुप्रयोगों के लिए डिज़ाइन किया गया, यह मिलाप मशीन सीमित कार्यशालाओं, वैज्ञानिक प्रयोगशालाओं और सुव्यवस्थित उत्पादन लाइनों के लिए एक इष्टतम विकल्प है,अंतरिक्ष दक्षता को अधिकतम करना.

सटीक तापमान नियंत्रण:
बहुमुखी तापमान सेटिंग्स के साथ, उपयोगकर्ता अपने सॉल्डर सामग्री और इलेक्ट्रॉनिक घटकों की अनूठी आवश्यकताओं को पूरा करने के लिए सॉल्डरिंग प्रक्रिया को ठीक से समायोजित कर सकते हैं।

दोहरी कार्य मोडः
यह मशीन स्वचालित मिलाप की सुविधा को मैन्युअल ऑपरेशन की सटीकता के साथ सामंजस्यपूर्ण रूप से जोड़ती है, जिससे उपयोगकर्ताओं को आसानी से कई प्रकार के कार्यों को निपटाने के लिए बहुमुखी प्रतिभा मिलती है।

बहुमुखी मिलाप क्षमताएं:
उच्च प्रदर्शन वाले लोहे के लोहे या गर्म हवा वाली बंदूक से लैस, यह विभिन्न प्रकार की लोहे की तकनीकों का समर्थन करता है, जिससे समग्र उत्पादकता और लचीलापन बढ़ता है।

व्यापक सुरक्षा तंत्र:
इसमें स्वचालित बंद और थर्मल ओवरलोड सुरक्षा जैसे अंतर्निहित सुरक्षा सुविधाएं हैं, जो उपयोगकर्ताओं और उपकरणों दोनों की सुरक्षा करते हुए एक सुरक्षित और तनाव मुक्त मिलाप अनुभव सुनिश्चित करती हैं।

सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेसः
चाहे वह एक सरल नियंत्रण कक्ष या एक उन्नत टचस्क्रीन के साथ हो, यह एक सहज उपयोगकर्ता अनुभव प्रदान करता है, जिससे संचालन सरल और प्रयास रहित होता है।


लाभ

उत्पादन दक्षता में वृद्धिः
यह प्रणाली घटकों के त्वरित और विश्वसनीय मिलाप को सक्षम करके उत्पादन में काफी तेजी लाती है, निर्बाध कार्यप्रवाह को बढ़ावा देती है और उत्पादकता के स्तर को बढ़ाती है।

सटीक मिलाप क्षमता:
इसकी असाधारण सटीकता संवेदनशील इलेक्ट्रॉनिक भागों को नुकसान पहुंचाने के जोखिम को कम करती है, जिससे अंतिम उत्पाद की अखंडता और विश्वसनीयता बरकरार रहती है।

व्यापक अनुप्रयोग दायरा:
अत्यधिक अनुकूलनशील, यह रचनात्मक प्रोटोटाइप, लचीला छोटे बैच निर्माण, जटिल मरम्मत और नियमित रखरखाव कार्य सहित विभिन्न अनुप्रयोगों की सेवा करता है।

आर्थिक निवेश:
एक कॉम्पैक्ट, टेबलटॉप प्रणाली के रूप में, यह छोटे व्यवसायों और स्टार्टअप के लिए एक लागत प्रभावी समाधान प्रस्तुत करता है, जो बड़े पैमाने पर,औद्योगिक पैमाने पर स्वचालित प्रणाली.


आवेदन

इलेक्ट्रॉनिक्स विनिर्माण अनुप्रयोग:
व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव घटकों और औद्योगिक मशीनरी के लिए मुद्रित सर्किट बोर्ड (पीसीबी) की असेंबली में उपयोग किया जाता है।

त्वरित प्रोटोटाइपिंग:
अनुसंधान और विकास के वातावरण के लिए आदर्श जहां त्वरित प्रोटोटाइप और सर्किट परीक्षण महत्वपूर्ण हैं।

इलेक्ट्रॉनिक्स मरम्मतः
विकृत उपकरणों में दोषपूर्ण घटकों को ठीक करने या बदलने के लिए इलेक्ट्रॉनिक्स में विशेषज्ञता रखने वाली मरम्मत कार्यशालाओं में उपयोग किया जाता है।

शौकिया उद्यम:
DIY परियोजनाओं और कस्टम सर्किट डिजाइनों के लिए इलेक्ट्रॉनिक्स उत्साही लोगों द्वारा पसंद किया जाता है।



विशेषताएं:





दोहरी लोहे के एकल चलती सिर के साथ दोहरी-टेबल प्रणालीः
इस अभिनव मिलाप प्रणाली में दो-टेबल कॉन्फ़िगरेशन है, जिसे दो मिलाप लोहे से लैस एक एकल चलती सिर द्वारा पूरक किया गया है, जिससे कार्यस्थल की दक्षता में सुधार होता है।

प्रत्येक लोहे के लिए व्यक्तिगत तापमान नियंत्रणः
प्रत्येक मिलाप लोहे में अपना तापमान नियामक होता है, जिससे विशिष्ट मिलाप आवश्यकताओं के अनुरूप सटीक समायोजन संभव होता है।

पर्यावरण के अनुकूल नाइट्रोजन मुक्त मिलाप:
नाइट्रोजन मुक्त मिलाप लोहे को अपनाकर यह मशीन ऑपरेटर की सुरक्षा सुनिश्चित करते हुए पर्यावरण के प्रति जिम्मेदारी को बढ़ावा देती है।

लचीला बहु-दिशात्मक सिर समायोजनः
सोल्डरिंग हेड को रेडियल फिक्स्चर का उपयोग करके झुकाया जा सकता है, जिससे संवेदनशील पीसीबी बोर्डों और घटकों को आकस्मिक क्षति से बचाने के लिए बहुमुखी बहु-दिशात्मक समायोजन की अनुमति मिलती है।

उच्च-सटीक गति नियंत्रणः
उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव से संचालित, उन्नत गति नियंत्रण एल्गोरिदम के साथ संयुक्त, यह मशीन असाधारण स्थिति सटीकता और दोहराव सुनिश्चित करती है।

एकीकृत स्वचालित सफाई सुविधाः
इस मशीन का अंतर्निहित स्वचालित सफाई कार्य मिलाप स्थिरता को बढ़ाता है और रखरखाव लागत को कम करके मिलाप लोहे के जीवन को बढ़ाता है।

सहज ज्ञान युक्त हैंडहेल्ड प्रोग्रामिंग पेंडेंटः
उपयोगकर्ता के अनुकूल हैंडहेल्ड शिक्षण लटकन प्रोग्रामिंग को सरल बनाता है, जिससे शुरुआती लोगों के लिए भी इसे सीखना त्वरित और आसान हो जाता है।



विनिर्देशः



मॉडल HS-DS5331
वोल्टेज AC110V/220V,50/60Hz
एक्स/वाई/जेड कार्य सीमा 500*300*300*100 मिमी
आर अक्ष 360 डिग्री
X/Y/Z गतिशील गति अधिकतम 300 मिमी/सेकंड
चालित प्रणाली स्टेपर मोटर, टाइमिंग बेल्ट
रैखिक मार्गदर्शक ताइवान ब्रांड उच्च परिशुद्धता गाइड
पुनरावृत्ति सटीकता ±0.02 मिमी
प्रोग्रामिंग शिक्षक लटकन
नियंत्रण प्रणाली नियंत्रण बोर्ड
कार्यक्रम भंडारण
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
फ़ाइल भंडारण स्थान
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
लौह टिन की सफाई वायु सफाई/वायुगत
बाहरी इंटरफ़ेस यूएसबी+आरएस232
सोल्डरिंग विधि पॉइंट/ड्रैग सोल्डरिंग
वजन 48 किलो
मशीन का आयाम 600*585*800 मिमी



कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 0

कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 1कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 2





कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 3

कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 4

कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 5कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 6कॉम्पैक्ट टेबलटॉप डिजाइन और ठीक से ट्यून किए गए तापमान के साथ दो-प्लेटफ़ॉर्म स्वचालित सोल्डरिंग रोबोट 7
